Szczegóły Produktu:
Zapłata:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| Podkreślić: | Generator zegara 1,6 GHz z kontrolą SPI,Generator zegara LVDS/PECL dla 5G |
||

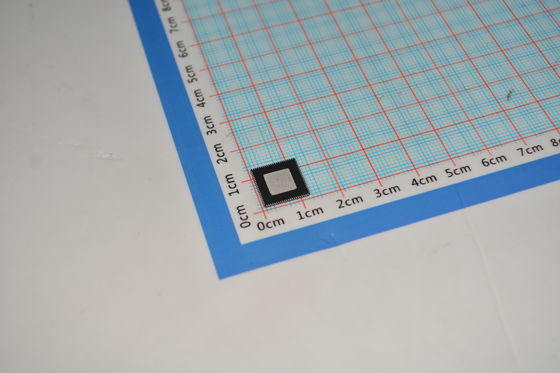

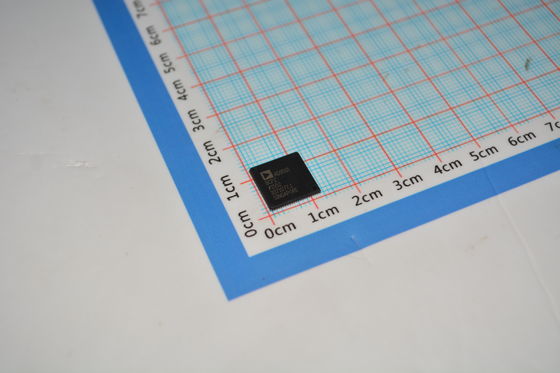

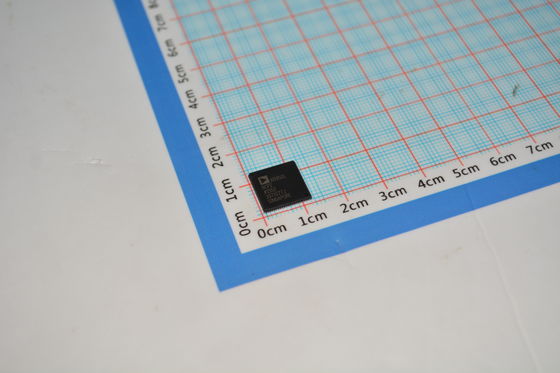

AD9531BCPZ Generator zegara 1.6GHz Wyjście Jitter ilt;1ps 3.3V/5V Zasilanie SPI Kontrola LVDS/PECL Wyjścia Industrial Temp dla 5G/bezprzewodowej/sieci
inbsp;
i PRZYJĄTKI
3 w pełni zintegrowane rdzenie PLL/VCO (PLL1, PLL2 i PLL3) Wydajność Jitter: 0,462 ps rms typowa
i i PLL1, tryb częściowo-N, szerokość pasma od 12 kHz do 20 MHz
Utrata odniesienia i wykrycie blokady dla każdego PLL
Zmiany częstotliwości powszechne konfigurowalne na szpilce
Automatyczna synchronizacja wszystkich wyjściów przy uruchomieniu
Możliwość ręcznej synchronizacji wyjścia
Opakowanie dostępne w 88-przewodnym LFCSP
Szczegóły dotyczące PLL1
oraz i trybów N-Frakcjonalnych/N-Całkowitych
inbsp; opcjonalne zewnętrzne VCXO
inbsp; tryb opóźnienia stałego dla stałego przesunięcia fazy statycznej
inbsp; 2 wejścia zegara odniesienia
inbsp; inbsp; inbsp;Format wprowadzania: różnicowy/jednorazowy
zakres częstotliwości: od 9,5 MHz do 260 MHz
inbsp; inbsp; Przejście odniesienia: ręczne/automatyczne
inbsp;andnbsp;10 ultra niskie wyjścia JITTER HSTL/CMOS do 400 MHz szczegóły PLL2
i i tryb całkowity-N (1 wejście zegara odniesienia)
inbsp; inbsp; inbsp;Format wejścia: różnicowy/jednostronny/krystal1
zakres częstotliwości: od 9,5 MHz do 250 MHz
inbsp;inbsp;12 wyjścia HSTL/CMOS do 400 MHz
Szczegóły dotyczące PLL3
i i tryb całkowity-N (1 wejście zegara odniesienia)
inbsp; inbsp; Format wejścia: różniczkowy/jednokrętny/krystal1
zakres częstotliwości: od 9,5 MHz do 250 MHz
anbsp; 12 wyjść HSTL/CMOS do 400 MHz
Szczegóły dotyczące PLL3
i i tryb całkowity-N (1 wejście zegara odniesienia)
zakres częstotliwości: od 9,5 MHz do 100 MHz
Format wejścia: różnicowy/kryształowy (wspiera 25 MHz do
i i 50 MHz AT-cut kwarcowy rezonator krystaliczny)
inbsp; 2 wyjścia HSTL/LVDS/CMOS do 400 MHz/150 MHz (diferencyjne/CMOS)
inbsp;
WYMAJANIA
Zegar sterownika sprzętu radiowego
Generujące i dystrybuujące zegarki o niskim poziomie drgań/hałasu fazowego
Generując i tłumacząc zegary dla protokołów SONET, 10GE, 10G FC i innych protokołów 10 Gbps
Karty sieciowe 40 Gbps/100 Gbps, w tym SONET, synchroniczny Ethernet, OTU2/3/4
Korekta błędów w przyszłości (G.710)
Wysokiej wydajności nadajniki bezprzewodowe
ATE i instrumenty o wysokiej wydajności
Infrastruktura szerokopasmowa
Karty linii Ethernet, przełączniki i routery
SATA i PCI-express
inbsp;
Opis
AD9531 zapewnia funkcję generatora zegarów wielowydajnych i trzy rdzenie pętli fazowo zamkniętej (PLL) na układzie z programowalnymi częstotliwościami i formatami wyjścia SPI.
PLL1 zapewnia dwa wejścia referencyjne i 10 wyjściów i zawiera cztery konfiguracje pętli do wyboru przez użytkownika.PLL ma w pełni zintegrowany filtr pętli wymagający tylko jednego kondensatora zewnętrznego (lub sieci RC seryjnej). PLL1 zapewnia szeroki zakres częstotliwości wyjściowych do 400 MHz i może działać z zewnętrznym oscylatorem krystalicznym sterowanym napięciem (VCXO) i filtrem pętli,zamiast zintegrowanego oscylatora sterowanego napięciem (VCO) i filtra pętli.
PLL2 jest PLL całkowitym-N, zapewniającym pojedynczy wpis referencyjny i 12 wyjściów.PLL2 syntezuje częstotliwości wyjściowe do 400 MHz ze źródła REF2_x i synchronizuje zegary wyjściowe z odniesieniem wejściowym.
PLL3 syntezuje częstotliwości wyjściowe do 400 MHz ze źródła REF3_x i synchronizuje zegary wyjściowe z odniesieniem wejściowym.AD9531 jest dostępny w LFCSP o 88 przewodów i jest określony powyżejzakres temperatury roboczej od 40°C do +85°C.
W całej niniejszej kartce danych wielofunkcyjne szpilki, takie jak LOR/M4, są określane przez nazwę całego szpilka lub jedną z funkcji szpilki (np. LOR,gdy tylko ta funkcja jest istotna)W innych przypadkach tekst i rysunki niniejszego arkusza danych zawierają odniesienia do kanału zamiast do szpilki.Tak samo., OUT3_1 odnosi się do kanału 1 PLL3 zamiast do pinów OUT3_1P i OUT3_1N. Ponadto skrócona notacja dla pary pinów zastępuje wyraźne odniesienie do każdego szczytu (na przykładREF_Ax oznacza REF_AN i REF_AP.).
inbsp;
Informacje
|
Kategoria
|
inbsp;
|
|
|
Producent
|
Analog Devices Inc.
|
inbsp;
|
|
Zestaw
|
-
|
inbsp;
|
|
Opakowanie
|
Płytka
|
inbsp;
|
|
Status części
|
Nieprzydatne
|
inbsp;
|
|
DigiKey programowalny
|
Nie zweryfikowane
|
inbsp;
|
|
PLL
|
- Tak, proszę.
|
inbsp;
|
|
Wpływ
|
CMOS, LVDS, LVPECL, Crystal
|
inbsp;
|
|
Produkcja
|
CMOS, HSTL, LVDS
|
inbsp;
|
|
Liczba obwodów
|
3
|
inbsp;
|
|
Wskaźnik - wejście:wyjście
|
2:10, 1:12, 1:2
|
inbsp;
|
|
Różnica - wejście:wyjście
|
Tak/Tak
|
inbsp;
|
|
Częstotliwość - maksymalnie
|
400 MHz
|
inbsp;
|
|
Podzielnik/pomnożyciel
|
Tak/Tak
|
inbsp;
|
|
Napięcie - zasilanie
|
10,71 V ~ 3,465 V
|
inbsp;
|
|
Temperatura pracy
|
-40°C ~ 85°C
|
inbsp;
|
|
Rodzaj montażu
|
Powierzchnia
|
inbsp;
|
|
Opakowanie / Pudełko
|
88-VFQFN Podłoga ekspozycyjna, CSP
|
inbsp;
|
|
Zestaw urządzeń dostawcy
|
88-LFCSP-VQ (12 x 12)
|
inbsp;
|
|
Numer produktu podstawowego
|
inbsp;
Rysunek
![]()
inbsp;
