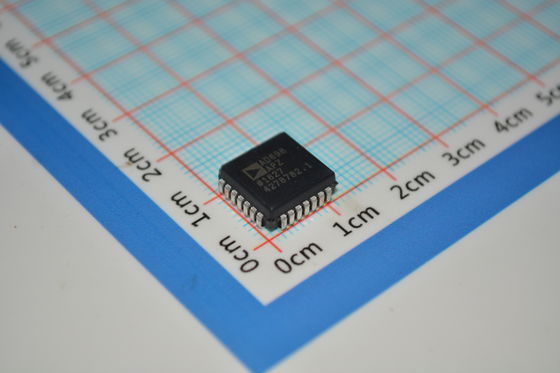

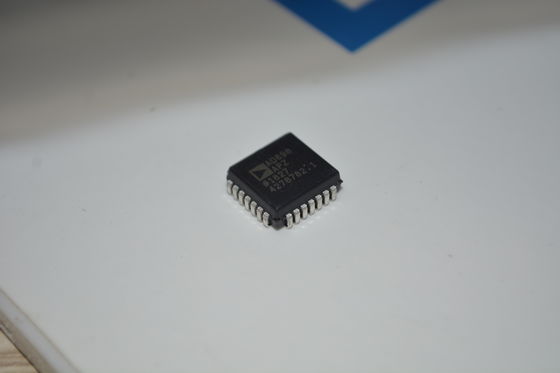

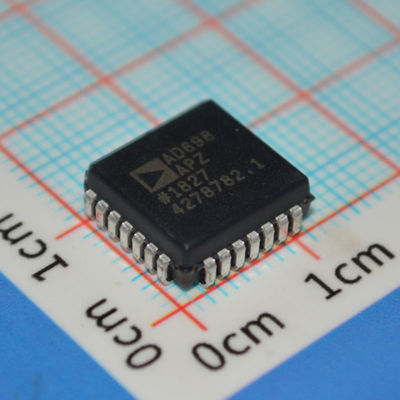

AD698APZ Kondycjonator sygnału LVDT ±12V do ±15V Działanie 20kHz Szerokość pasma 0,25% Liniowość Jednorazowy/Dwukrotny zasilacz Przemysłowy zakres temperatur dla czujników pozycji i sterowania ruchem

AD698APZ Układ do przetwarzania sygnału LVDT, zasilanie od ±12V do ±15V, przepustowość 20kHz, liniowość 0,25%, zasilanie pojedyncze/podwójne, przemysłowy zakres temperatur, do pomiaru położenia i sterowania ruchem

CECHY

Rozwiązanie jednoczipowe, zawiera wewnętrzny oscylator i napięcie odniesienia

Nie wymaga regulacji

Interfejsy do półmostka, 4-przewodowego LVDT

Wyjście DC proporcjonalne do położenia

Zakres częstotliwości od 20 Hz do 20 kHz

Wyjście unipolarne lub bipolarne

Może również dekodować sygnały mostka AC

Wyjątkowa wydajność

  Liniowość: 0,05%

  Napięcie wyjściowe: 11 V

  Dryft wzmocnienia: 20 ppm/°C (typ)

  Dryft przesunięcia: 5 ppm/°C (typ)

ZASTOSOWANIA

Większość zastosowań dla AD598 może być również zaimplementowana z AD698. Proszę zapoznać się z aplikacjami napisanymi dla AD598, aby uzyskać szczegółowe wyjaśnienie.

Zobacz kartę katalogową AD598 dla:

 – Pierścienia pomiarowego - wagi

 – Synchronicznej pracy wielu LVDT

 – Układu pozycja-częstotliwość o wysokiej rozdzielczości

Układ ten może być używany do mostków rezystancyjnych, takich jak tensometry, lub do mostków indukcyjnych lub pojemnościowych, które są powszechnie stosowane w czujnikach ciśnienia lub przepływu. Sygnały wyjściowe niskiego poziomu tych czujników są podatne na szumy i zakłócenia i są dobrymi kandydatami do technik przetwarzania sygnałów AC.

OPIS

AD698 to kompletny, monolityczny podsystem do przetwarzania sygnału LVDT (Linear Variable Differential Transformer). Jest używany w połączeniu z LVDT do konwersji mechanicznej pozycji przetwornika na unipolarne lub bipolarne napięcie stałe z wysokim stopniem dokładności i powtarzalności. Wszystkie funkcje obwodu są zawarte na chipie. Po dodaniu kilku zewnętrznych elementów pasywnych do ustawienia częstotliwości i wzmocnienia, AD698 konwertuje surowe wyjście LVDT na skalowany sygnał DC. Urządzenie będzie działać z LVDT półmostkowymi, LVDT połączonymi w konfiguracji szeregowej (4-przewodowej) i RVDT.

AD698 zawiera oscylator sinusoidalny o niskich zniekształceniach do sterowania pierwotnym LVDT. Dwa synchroniczne kanały demodulacji AD698 służą do wykrywania amplitudy pierwotnej i wtórnej. Układ dzieli wyjście wtórne przez amplitudę pierwotnego i mnoży przez współczynnik skali. Eliminuje to błędy współczynnika skali spowodowane dryftem amplitudy napędu pierwotnego, poprawiając wydajność temperaturową i stabilność.

AD698 wykorzystuje unikalną architekturę ratiometryczną, aby wyeliminować kilka wad związanych z tradycyjnymi podejściami do interfejsowania LVDT. Korzyści z tego nowego obwodu to: nie są wymagane żadne regulacje; poprawiona jest stabilność temperaturowa; i poprawiona jest wymienność przetworników.

INFORMACJE

Rysunek
