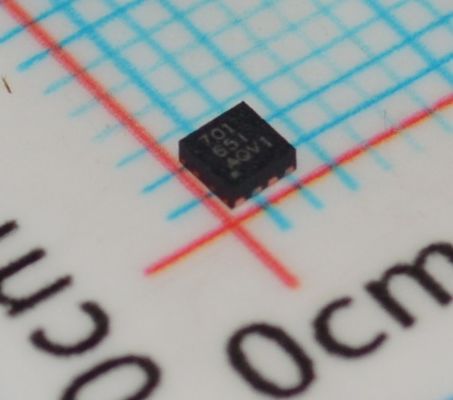

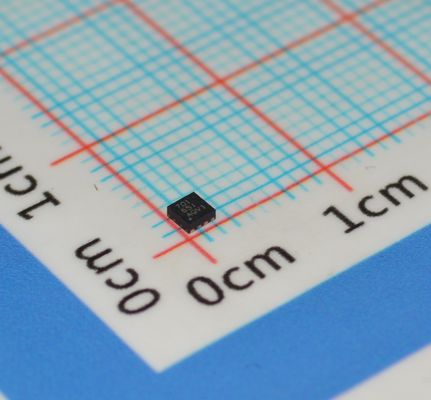

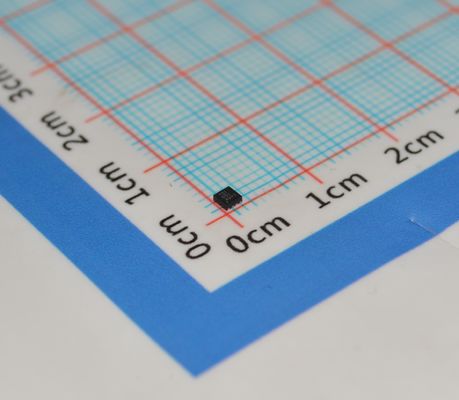

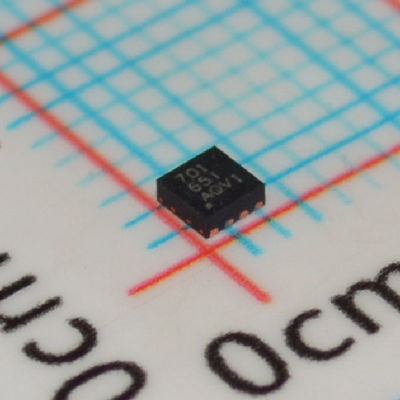

BQ294701DSGR - Ochrona ogniw Li-Ion z detekcją nad/pod napięciem 2 ogniwa 1µA prądu Zakres 3,6V-10V Czas reakcji 1ms Termiczne wyłączenie i obudowa DSBGA

BQ294701DSGR - Ochrona ogniw Li-Ion z detekcją nad/pod napięciem 2 ogniwa 1andmicro;A prądu Zakres 3,6V-10V Czas reakcji 1ms Termiczne wyłączenie i obudowa DSBGA

andnbsp;

Cechy

andbull; Ochrona przed przepięciem dla 2-, 3- i 4-ogniwowych szeregów

andbull; Zewnętrzny timer opóźnienia programowany za pomocą kondensatora

andbull; Fabrycznie zaprogramowany próg OVP (zakres progu od 3,85 V do 4,6 V)

andbull; Opcje wyjścia: aktywne wysokie lub otwarty dren aktywny niski

andbull; Wysoka dokładność ochrony przed przepięciem: andplusmn;10 mV

andbull; Niskie zużycie energii ICC andasymp; 1 andmicro;A (VCELL(WSZYSTKIE) < VPROTECT)

andbull; Niski prąd upływu na wejściu ogniwa < 100 nA

andbull; Mała powierzchnia obudowy – 8-pinowy WSON (2,00 mm x 2,00 mm)

andnbsp;

Zastosowania

andbull; Notebooki

andbull; Zasilacze awaryjne UPS

andnbsp;

Opis

Rodzina BQ2947 to monitor i ochrona przed przepięciem dla systemów pakietów baterii Li-Ion. Każde ogniwo jest monitorowane niezależnie pod kątem warunków przepięcia.

W urządzeniu BQ2947 zewnętrzny timer opóźnienia jest uruchamiany po wykryciu warunku przepięcia na dowolnym ogniwie. Po upływie czasu timera opóźnienia wyjście jest uruchamiane do stanu aktywnego (wysokiego lub niskiego, w zależności od konfiguracji). Funkcja zewnętrznego timera opóźnienia obejmuje również możliwość wykrywania otwartego lub zwartego kondensatora opóźnienia na pinie CD, co w podobny sposób uruchomi sterownik wyjściowy w warunkach przepięcia.

Dla szybszego testowania na linii produkcyjnej, urządzenie BQ2947 zapewnia tryb testowania klienta z 67 zredukowanym czasem opóźnienia.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
