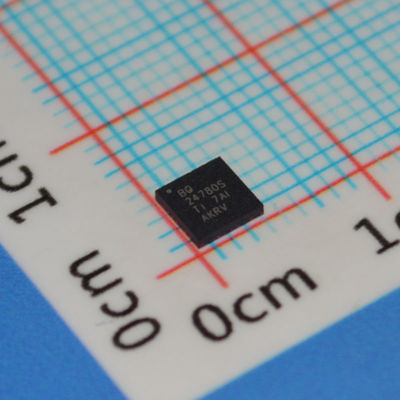

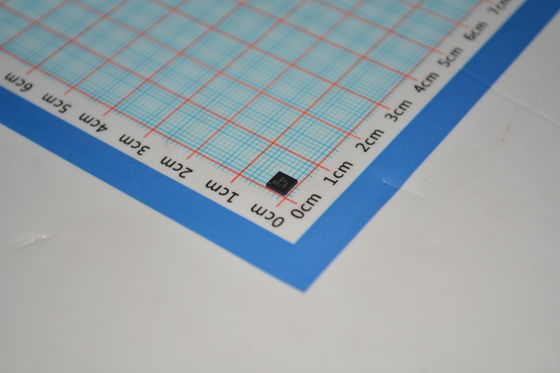

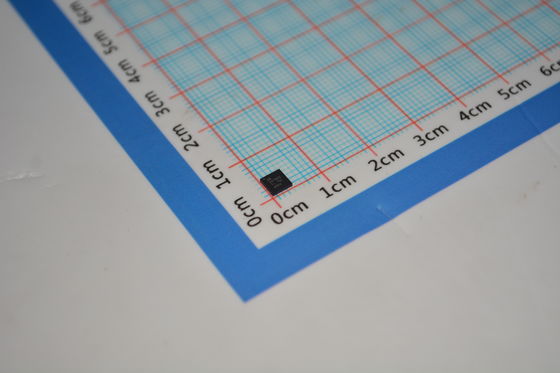

BQ24780SRUYR Wysokiej wydajności ładowarka baterii z sterowaniem I2C 7A Szybkie ładowanie szeroka 5V-24V Wprowadzanie Wielokomórkowe Wsparcie zaawansowana ochrona i tryb niskiej mocy dla urządzeń przenośnych

BQ24780SRUYR Wysokowydajny ładowarka baterii z kontrolą I2C, szybkie ładowanie 7A, szeroki zakres wejściowy 5V-24V, obsługa wielu ogniw, zaawansowana ochrona i tryb niskiego poboru mocy dla urządzeń przenośnych

andnbsp;

Cechyandnbsp;

andbull; Przemysłowy, innowacyjny kontroler ładowania z trybem Hybrid Power Boost

andnbsp; andndash; Zasilacz i bateria razem zasilają system dla trybu Intelandreg; CPU Turbo

andnbsp; andndash; Ultra-szybka reakcja przejściowa 150 andmicro;s, aby wejść w tryb Boost

andnbsp; andndash; Tryb Hybrid Power Boost od 4,5 V do 24 V

andnbsp; andndash; Ładowanie 1- do 4-ogniwowego pakietu baterii z zasilacza 4,5 V do 24 V

andbull; Wysoka dokładność monitorowania mocy i prądu dla dławienia CPU

andnbsp; andndash; Kompleksowy profil PROCHOT

andnbsp; andndash; andplusmn;2% dokładności monitorowania prądu

andnbsp; andndash; andplusmn;5% dokładności monitorowania mocy systemu (PMON)

andbull; Automatyczny wybór źródła zasilania NMOS z zasilacza lub baterii

andnbsp; andndash; ACFET Szybkie włączenie w 100 andmicro;s

andbull; Programowalny prąd wejściowy, napięcie ładowania, limit prądu ładowania i rozładowania

andnbsp; andndash; andplusmn;0,4% napięcia ładowania (krok 16 mV)

andnbsp; andndash; andplusmn;2% prądu wejściowego (krok 128 mA)

andnbsp; andndash; andplusmn;2% prądu ładowania (krok 64 mA)

andnbsp; andndash; andplusmn;2% prądu rozładowania (krok 512 mA)

andbull; Wysoka integracja

andnbsp; andndash; Funkcja uczenia się baterii

andnbsp; andndash; Monitor obecności baterii

andnbsp; andndash; Wskaźnik trybu Boost

andnbsp; andndash; Kompensacja pętli

andnbsp; andndash; BTSTDiode

andbull; Ulepszone funkcje bezpieczeństwa dla ochrony przed przepięciem, przetężeniem, zwarciem baterii, cewki i MOSFET

andbull; Częstotliwość przełączania: 600 kHz, 800 kHz i 1 MHz

andbull; Kontrola systemu w czasie rzeczywistym na pinie ILIM w celu ograniczenia prądu ładowania i rozładowania

andbull; 0,65 mA prądu spoczynkowego w trybie czuwania zasilacza dla Energy Star

andnbsp;

Zastosowania

andbull; Notebooki, Ultrabooki, urządzenia odłączane i tablety

andbull; Terminale przenośne

andbull; Sprzęt przemysłowy i medyczny

andbull; Sprzęt przenośny

andnbsp;

Opis

Urządzenie bq24780S to wysokowydajna, synchroniczna ładowarka baterii, oferująca niską liczbę elementów dla zastosowań ładowania baterii o wielu składach chemicznych, ograniczonych przestrzenią.

Urządzenie bq24780S obsługuje tryb hybrid power boost (wcześniej nazywany "trybem turbo boost"). Umożliwia to oddawanie energii z baterii do systemu, gdy zapotrzebowanie na energię systemu jest tymczasowo wyższe niż maksymalny poziom mocy zasilacza. Dlatego zasilacz się nie zawiesza.

Urządzenie bq24780S wykorzystuje dwie pompy ładujące do oddzielnego sterowania tranzystorami MOSFET typu N-channel (ACFET, RBFET i BATFET) w celu automatycznego wyboru źródła zasilania systemu.

Poprzez SMBus mikrokontroler zarządzania zasilaniem systemu programuje prąd wejściowy, prąd ładowania, prąd rozładowania i przetworniki DAC napięcia ładowania z dużą dokładnością regulacji.

Urządzenie bq24780S monitoruje prąd zasilacza (IADP), prąd rozładowania baterii (IDCHG) i moc systemu (PMON), aby host mógł zmniejszyć prędkość CPU lub zmniejszyć moc systemu w razie potrzeby.

andnbsp;

INFORMACJE

andnbsp;

Rysunek

andnbsp;

Nasza przewaga:

• Produkty wysokiej jakości --- nasze oferty są w 100% nowe i oryginalne, ROHS
• Konkurencyjna cena --- dobre kanały zakupów w dobrej cenie.
• Profesjonalna obsługa --- ścisłe testy jakości przed wysyłką i doskonała obsługa posprzedażna po zakupie.
• Odpowiedni zapas --- Z pomocą naszego silnego zespołu zakupowego,
• Szybka dostawa --- wysyłamy towar w ciągu 1-3 dni roboczych po potwierdzeniu płatności.

andnbsp;

upewnij się, że spełnisz swoje potrzeby w zakresie wszystkich rodzajów komponentów.^_^


Lista produktów
Dostarczamy serię komponentów elektronicznych, pełną gamę półprzewodników, komponentów aktywnych i pasywnych. Możemy pomóc Ci uzyskać wszystko dla bom PCB, jednym słowem, możesz uzyskać tutaj kompleksowe rozwiązanie,


Oferty obejmują:
Układ scalony, układy scalone pamięci, dioda, tranzystor, kondensator, rezystor, warystor, bezpiecznik, trymer i potencjometr, transformator, bateria, kabel, przekaźnik, przełącznik, złącze, listwa zaciskowa, kryształ i oscylator, cewka indukcyjna, czujnik, transformator, sterownik IGBT, LED, LCD, konwerter, PCB (płytka drukowana), PCBA (montaż PCB)

Silne marki:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK itp.
