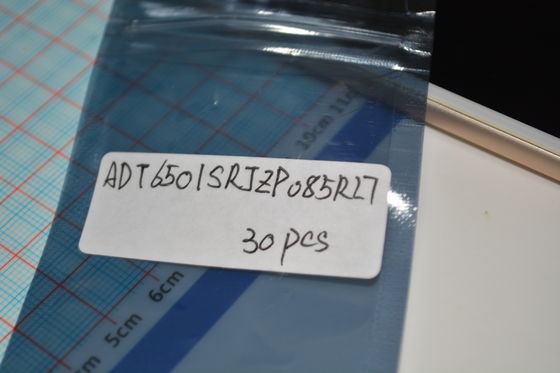

ADT6501SRJZP085RL7 Precyzyjny przełącznik temperatury 85°C ±0,5°C Dokładność Źródło zasilania 2,7V-5,5V 6μA Ultra-niskie zużycie energii Wyjście z otwartym drenem Obudowa SOT-23 dla urządzeń IoT/przenośnych

ADT6501SRJZP085RL7 Precyzyjny przełącznik temperatury 85°C, dokładność ±0,5°C, zasilanie 2,7V-5,5V, 6µA, ultra-niskie zużycie energii, wyjście z otwartym drenem, obudowa SOT-23 dla urządzeń IoT/przenośnych

CECHY

Dokładność progu ±0,5°C (typowo)

Ustawione fabrycznie punkty przełączenia od

  -45°C do +15°C w krokach co 10°C

  +35°C do +115°C w krokach co 10°C

Nie wymaga elementów zewnętrznych

Maksymalna temperatura 125°C

Wyjście z otwartym drenem (ADT6501/ADT6503)

Wyjście push-pull (ADT6502/ADT6504)

Wybieralna histereza 2°C i 10°C za pomocą pinu

Prąd zasilania 30 µA (typowo)

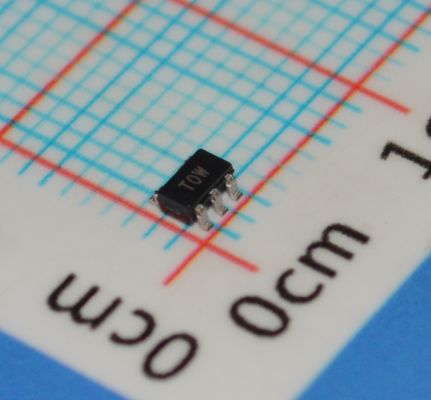

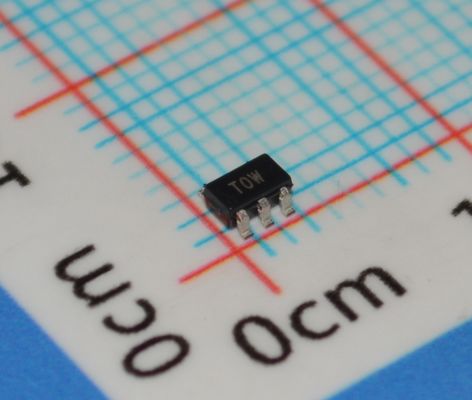

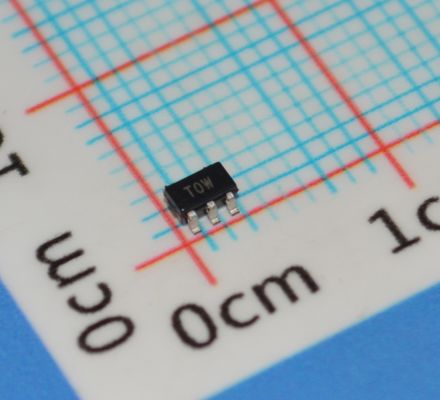

Oszczędność miejsca, 5-pinowa obudowa SOT-23

ZASTOSOWANIA

Sprzęt medyczny

Motoryzacja

Telefony komórkowe

Dyski twarde

Komputery osobiste

Sprzęt do testowania elektronicznego

Urządzenia domowe

Kontrola procesów

OPIS

ADT6501/ADT6502/ADT6503/ADT6504 to przełączniki temperatury z punktem przełączenia dostępne w 5-pinowej obudowie SOT-23. Każda część zawiera wewnętrzny czujnik temperatury z przerwą energetyczną do lokalnego pomiaru temperatury. Gdy temperatura przekroczy ustawiony punkt przełączenia, wyjście logiczne zostaje aktywowane. Wyjście logiczne ADT6501/ADT6503 jest aktywne nisko i z otwartym drenem. Wyjście logiczne ADT6502/ADT6504 jest aktywne wysoko i typu push-pull. Temperatura jest digitalizowana z rozdzielczością 0,125°C (11-bitów). Ustawienia fabryczne punktów przełączenia są oddalone o 10°C, zaczynając od -45°C do +15°C dla modeli z progiem zimnym i od +35°C do +115°C dla modeli z progiem gorącym.

Urządzenia te nie wymagają elementów zewnętrznych i typowo pobierają prąd zasilania 30 µA. Histereza jest wybierana za pomocą pinu i wynosi 2°C i 10°C. Przełącznik temperatury jest przeznaczony do pracy w zakresie zasilania od 2,7 V do 5,5 V

ADT6501 i ADT6502 służą do monitorowania temperatur tylko od +35°C do +115°C. Dlatego pin wyjścia logicznego staje się aktywny, gdy temperatura wzrośnie powyżej wybranej temperatury punktu przełączenia.

ADT6503 i ADT6504 służą do monitorowania temperatur tylko od -45°C do +15°C. Dlatego pin wyjścia logicznego staje się aktywny, gdy temperatura spadnie poniżej wybranej temperatury punktu przełączenia.

INFORMACJE

Rysunek
