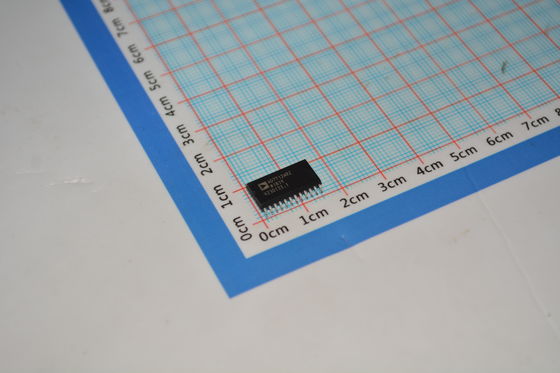

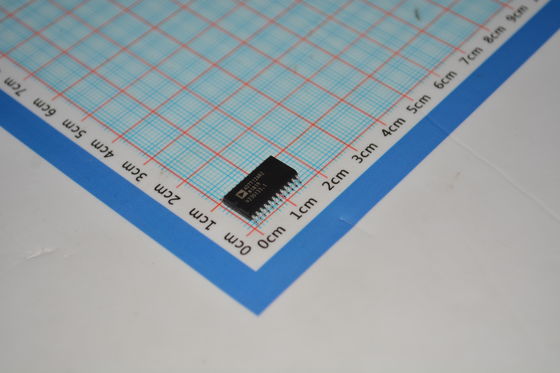

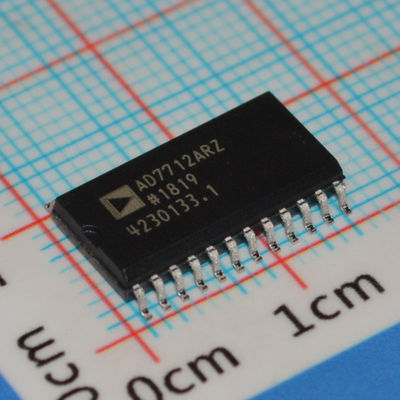

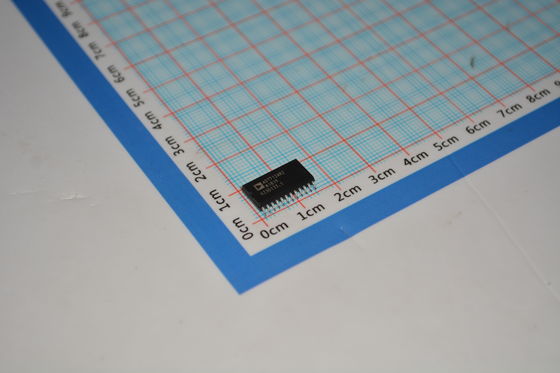

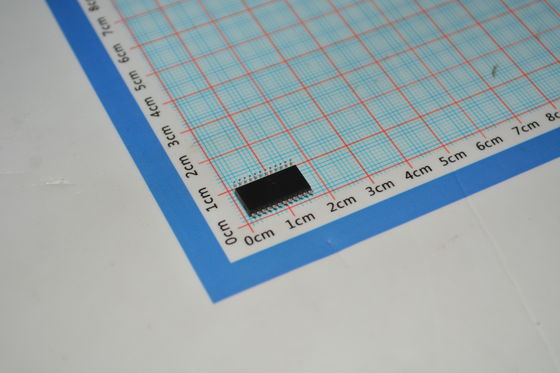

AD7712ARZ 24-bitowy Σ-Δ przetwornik ADC z niskoszumowym, wbudowanym wzmacniaczem PGA, działający w zakresie 5V/3V, o wysokiej dokładności, z elastycznym filtrowaniem i niskim poborem mocy, przeznaczony do precyzyjnego wykrywania.

AD7712ARZ 24-bitowy przetwornik ADC typu Σ-Δ z niskim poziomem szumów, wbudowanym wzmacniaczem PGA, zasilaniem 5V/3V, wysoką dokładnością, elastycznym filtrowaniem i niskim poborem mocy do precyzyjnego pomiaru

CECHY

Przetwornik ADC z kompensacją ładunku

24 bity bez brakujących kodów

0,0015% nieliniowości

Kanały wejściowe analogowe wysokiego i niskiego poziomu

Programowalne wzmocnienie dla obu wejść

  Wzmocnienia od 1 do 128

  Wejście różnicowe dla kanału niskiego poziomu

Filtr dolnoprzepustowy z programowanymi częstotliwościami odcięcia

Możliwość odczytu/zapisu współczynników kalibracji

Dwukierunkowy szeregowy interfejs mikrokontrolera

Opcja wewnętrznego/zewnętrznego źródła odniesienia

Zasilanie pojedyncze lub podwójne

Niski pobór mocy (typowo 25 mW) z trybem wyłączenia

  (typowo 100 µW)

ZASTOSOWANIA

Kontrola procesów

Inteligentne nadajniki

Przenośne instrumenty przemysłowe

OPIS

AD7712 to kompletny interfejs analogowy dla zastosowań pomiarowych o niskiej częstotliwości. Urządzenie posiada dwa analogowe kanały wejściowe i akceptuje sygnały niskiego poziomu bezpośrednio z przetwornika lub sygnały wysokiego poziomu (±4 VREF) i wyprowadza szeregowe słowo cyfrowe. Wykorzystuje technikę konwersji sigma-delta, aby uzyskać do 24 bitów wydajności bez brakujących kodów. Sygnał wejściowy niskiego poziomu jest doprowadzany do zastrzeżonego, programowalnego interfejsu wejściowego opartego na modulatorze analogowym. Wejście analogowe wysokiego poziomu jest tłumione przed doprowadzeniem do tego samego modulatora. Wyjście modulatora jest przetwarzane przez wbudowany filtr cyfrowy. Pierwszy wcięcie tego filtra cyfrowego można zaprogramować za pomocą wbudowanego rejestru sterującego, co pozwala na regulację częstotliwości odcięcia filtra i czasu ustalania.

Zazwyczaj jeden z kanałów będzie używany jako kanał główny, a drugi jako wejście pomocnicze do okresowego pomiaru drugiego napięcia. Układ może być zasilany z pojedynczego zasilania (poprzez połączenie pinu VSS z AGND), pod warunkiem, że sygnały wejściowe na analogowym wejściu niskiego poziomu są bardziej dodatnie niż –30 mV. Przez ustawienie pinu VSS na ujemny, układ może przetwarzać sygnały do –VREF na tym wejściu niskiego poziomu. To wejście niskiego poziomu, a także wejście odniesienia, charakteryzuje się możliwością wejścia różnicowego.

AD7712 jest idealny do stosowania w inteligentnych systemach opartych na mikrokontrolerach. Wybór kanału wejściowego, ustawienia wzmocnienia i polaryzację sygnału można skonfigurować w oprogramowaniu za pomocą dwukierunkowego portu szeregowego. AD7712 zawiera również opcje autokalibracji, kalibracji systemowej i kalibracji w tle oraz pozwala użytkownikowi na odczyt i zapis w rejestrach kalibracji w układzie.

Konstrukcja CMOS zapewnia niskie rozpraszanie mocy, a programowalny sprzętowo tryb wyłączenia zmniejsza pobór mocy w trybie czuwania do zaledwie 100 µW typowo. Układ jest dostępny w 24-pinowej, 0,3-calowej szerokiej, plastikowej i hermetycznej obudowie dwurzędowej (DIP), a także w 24-pinowej obudowie małego obrysu (SOIC).
