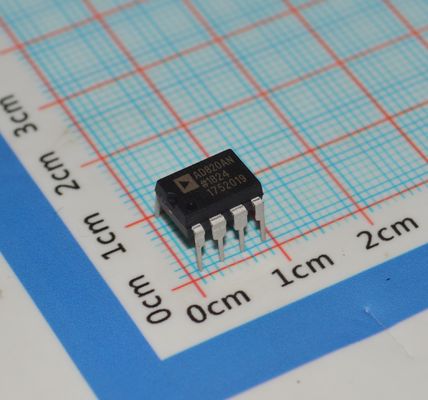

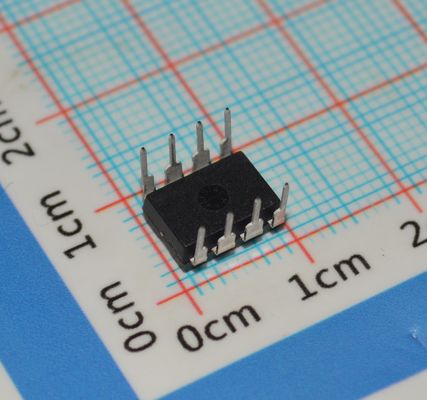

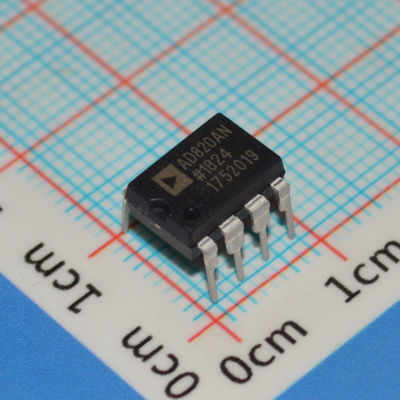

AD820AN Wzmacniacz operacyjny 5MHz BW 16V/µs Slew Pojedyncze/Podwójne Zasilanie Niskie 1.8mA Prąd Rail-to-Rail Wyjście -40°C~125°C 8-Pin DIP/SOIC Klasa Przemysłowa

AD820AN Wzmacniacz operacyjny 5MHz BW 16V/µs Slew Pojedyncze/Podwójne Zasilanie Niskie 1.8mA Prąd Rail-to-Rail Out -40°C~125°C 8-Pin DIP/SOIC Klasa przemysłowa

CECHY

Prawdziwe działanie z pojedynczym zasilaniem

  Wyjście oscyluje od szyny do szyny

  Zakres napięcia wejściowego rozciąga się poniżej masy

  Możliwość zasilania pojedynczego od 5 V do 30 V

  Możliwość zasilania podwójnego od ±2,5 V do ±15 V

Doskonałe obciążenie

  Obciążenie pojemnościowe do 350 pF

  Minimalny prąd wyjściowy 15 mA

Doskonała wydajność AC dla niskiej mocy

  Maksymalny prąd spoczynkowy 800 µA

  Pasmo przenoszenia przy wzmocnieniu jedności: 1,8 MHz

  Szybkość narastania 3 V/µs

Doskonała wydajność DC

  Maksymalne napięcie przesunięcia wejściowego 800 µV

  Typowy dryft napięcia przesunięcia 2 µV/°C

  Maksymalny prąd polaryzacji wejściowej 25 pA

Niski poziom szumów: 13 nV/√Hz @ 10 kHz

ZASTOSOWANIA

Precyzyjna aparatura zasilana bateryjnie

Przedwzmacniacze fotodiodowe

Filtry aktywne

12-bitowe do 14-bitowych systemów akwizycji danych

Aparatura medyczna

Niskonapięciowe źródła odniesienia i regulatory

OPIS

AD820 to precyzyjny, niskonapięciowy wzmacniacz operacyjny z wejściem FET, który może działać z pojedynczego zasilania od 5 V do 36 V lub z podwójnego zasilania od ±2,5 V do ±18 V. Ma prawdziwą możliwość zasilania pojedynczego, z zakresem napięcia wejściowego rozciągającym się poniżej szyny ujemnej, co pozwala AD820 na obsługę sygnałów wejściowych poniżej masy w trybie pojedynczego zasilania. Zakres napięcia wyjściowego rozciąga się do 10 mV od każdej szyny, zapewniając maksymalny dynamiczny zakres wyjściowy.

Napięcie przesunięcia 800 µV maksymalnie, dryft napięcia przesunięcia 2 µV/°C, typowe prądy polaryzacji wejściowej poniżej 25 pA i niski poziom szumów napięcia wejściowego zapewniają precyzję DC z impedancjami źródła do 1 GΩ. Pasmo przenoszenia przy wzmocnieniu jedności 1,8 MHz, -93 dB THD przy 10 kHz i szybkość narastania 3 V/µs są zapewnione przy niskim prądzie zasilania 800 µA. AD820 napędza obciążenie pojemnościowe do 350 pF i zapewnia minimalny prąd wyjściowy 15 mA. Pozwala to wzmacniaczowi na obsługę szerokiego zakresu warunków obciążenia. Ta kombinacja wydajności AC i DC, a także wyjątkowa zdolność napędu obciążenia, skutkuje wyjątkowo wszechstronnym wzmacniaczem dla użytkownika z pojedynczym zasilaniem.

AD820 jest dostępny w dwóch klasach wydajności. Klasy A i B są oceniane w zakresie temperatur przemysłowych od -40°C do +85°C. AD820 jest oferowany w trzech opcjach obudowy 8-pinowej: plastikowy DIP (PDIP), montaż powierzchniowy (SOIC) i (MSOP).

INFORMACJE

Rysunek
