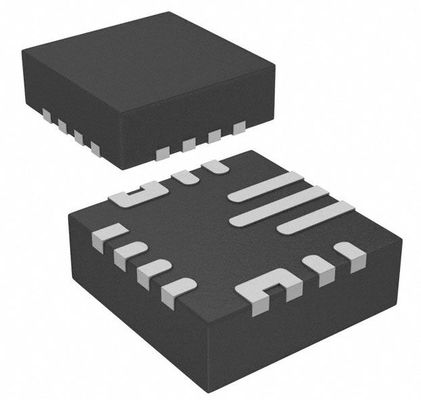

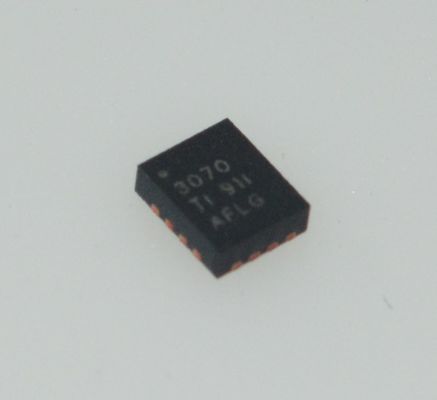

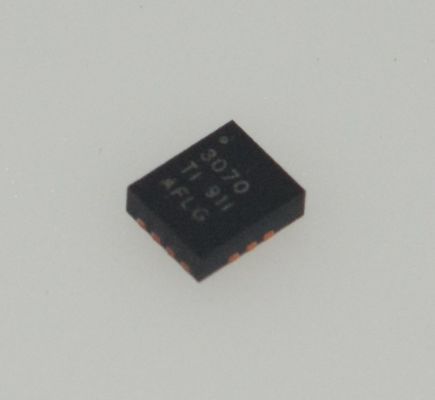

TPS63070RNMR Buck-Boost 96% Wydajności 2-16V Wejście 5A Szczytowe Regulowane Wyjście 25µA IQ 2.5x3mm QFN Stałe 5V/3.3V Tryb Oszczędzania Energii

TPS63070RNMR Buck-Boost 96% Eff 2-16V Wejście 5A Szczyt Regulowane Wyjście 25µA IQ 2.5x3mm QFN Stałe 5V/3.3V Tryb Oszczędzania Energii

Cechy

 • Zakres Napięcia Wejściowego: 2.0V do 16V

• Zakres Napięcia Wyjściowego: 2.5V do 9V

• Do 95% Sprawności

• +/-1% dokładności DC w trybie PWM

• +3%/-1% dokładności DC w trybie PFM

• Prąd Wyjściowy 2A w trybie Buck

• Prąd Wyjściowy 2A w trybie Boost (VIN=4V; Vout=5V)

• Precyzyjne WEJŚCIE ENABLE pozwala na – zdefiniowane przez użytkownika blokowanie podnapięciowe – dokładną sekwencję

• Automatyczne Przełączanie Między Trybem Step-Down i Boost

• Typowy Prąd Spoczynkowy Urządzenia: 50µA

• Opcje Stałego i Regulowanego Napięcia Wyjściowego

• Opcja Rozładowania Wyjścia

• Tryb Oszczędzania Energii dla Poprawionej Sprawności przy Niskiej Mocy Wyjściowej

• Wymuszona Praca o Stałej Częstotliwości 2.4MHz i Opcja Synchronizacji

• Wyjście Power Good

• VSEL po prostu pozwala na zmianę napięcia wyjściowego

• Odłączenie Obciążenia Podczas Wyłączenia

• Ochrona Przed Przegrzaniem

• Ochrona Przed Przepięciem Wejścia/Wyjścia

• Dostępny w Obudowie QFN

Zastosowania

• Zastosowania z Dwoma Akumulatorami Li-Ion

• Sprzęt do Pomiarów Przemysłowych

• Aparaty Cyfrowe i Kamery

• Komputery Przenośne

• Komputery UltraMobile PC i Urządzenia Mobilne do Internetu

• Produkty Medyczne Osobiste

Opis

TPS6307x to wysokowydajny, niskoprądowy przetwornik buck-boost, odpowiedni do zastosowań, w których napięcie wejściowe może być wyższe lub niższe niż napięcie wyjściowe. Prądy wyjściowe mogą sięgać nawet 2A w trybie boost i w trybie buck. Przetwornik buck-boost opiera się na kontrolerze modulacji szerokości impulsu (PWM) o stałej częstotliwości, wykorzystującym prostowanie synchroniczne w celu uzyskania maksymalnej sprawności. Przy niskich prądach obciążenia przetwornik wchodzi w tryb oszczędzania energii, aby utrzymać wysoką sprawność w szerokim zakresie prądu obciążenia. Przetwornik można wyłączyć, aby zminimalizować pobór prądu z baterii. Podczas wyłączenia obciążenie jest odłączane od baterii. Urządzenie jest dostępne w obudowie QFN 2,5 mm x 3 mm.
