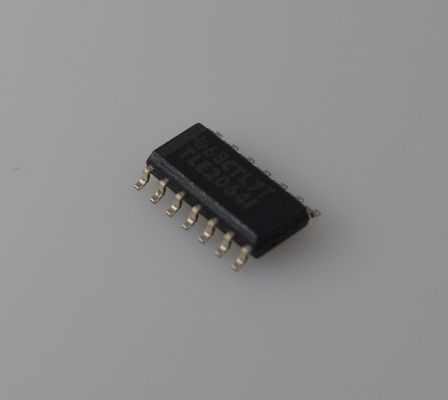

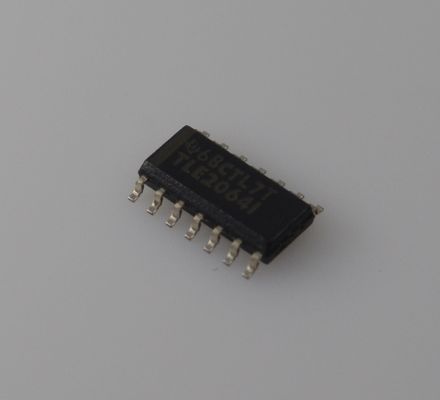

TLE2064IDR Precyzyjny poczwórny wzmacniacz operacyjny z wejściem JFET o paśmie 10MHz, szybkości narastania 45V/µs, niskim poziomie szumów (16nV/√Hz), zasilanie ±2V do ±20V, odporny na EMI i w jakości motoryzacyjnej do szybkiego przetwarzania sygnałów

TLE2064IDR Precyzyjny poczwórny wzmacniacz operacyjny z wejściem JFET o paśmie 10MHz, szybkości narastania 45V/andmicro;s, niskim poziomie szumów (16nV/andradic;Hz) z zasilaniem andplusmn;2V do andplusmn;20V, odporny na EMI i w standardzie motoryzacyjnym do szybkiego przetwarzania sygnału

andnbsp;

Cechy

andbull; 2andtimes; pasma (2MHz) wzmacniaczy operacyjnych TL06x i TL03x

andbull; Niski prąd zasilania: 290andmu;A/Ch (typowy)

andbull; Wbudowane przycinanie napięcia offsetu dla poprawy parametrów DC

andbull; Wysoki prąd wyjściowy, określony dla obciążeń 100Ω

andbull; Niższy poziom szumów niż we wcześniejszych generacjach BiFET o niskiej mocy

andnbsp;

Zastosowania

andbull; Pełna kontrola cyfrowa silnika

andbull; Jednostka kontroli lotu

andbull; Moduł wejścia analogowego

andnbsp;

Opis

Seria TLE206x wzmacniaczy operacyjnych z wejściem JFET o niskiej mocy podwaja pasmo wcześniejszych generacji rodzin BiFET TL06x i TL03x bez znacznego zwiększania zużycia energii. Proces Texas Instruments Excalibur zapewnia również niższy poziom szumów niż TL06x i TL03x. Wbudowane przycinanie napięcia offsetu za pomocą diody Zener zapewnia precyzyjne parametry dla zastosowań sprzężonych prądem stałym. Urządzenia TL206x są kompatybilne pinowo z innymi BiFET firmy Texas Instruments, w tym sensie, że urządzenia mogą być używane do podwojenia pasma obwodów TL06x i TL03x lub do zmniejszenia zużycia energii obwodów TL05x, TL07x i TL08x o prawie 90%.

Wzmacniacze operacyjne BiFET oferują z natury wyższą impedancję wejściową tranzystorów z wejściem JFET, bez poświęcania prądu wyjściowego związanego ze wzmacniaczami bipolarnymi. Te cechy urządzenia są przeznaczone do współpracy z czujnikami o wysokiej impedancji lub sygnałami AC niskiego poziomu. Urządzenia mają również z natury lepszą odpowiedź AC niż urządzenia bipolarne lub CMOS o porównywalnym zużyciu energii. Rodzina TLE206x charakteryzuje się obwodem o wysokim prądzie wyjściowym, zdolnym do wysterowania obciążeń 100Ω przy zasilaniu tak niskim jak andplusmn;5V. To sprawia, że ​​są one wyjątkowo odpowiednie do wysterowania obciążeń transformatorowych w modemach i innych zastosowaniach wymagających dobrych charakterystyk AC, niskiej mocy i wysokiego prądu wyjściowego.

Ponieważ wzmacniacze operacyjne BiFET są przeznaczone do użytku z podwójnymi zasilaczami, należy zachować ostrożność, aby przestrzegać ograniczeń napięcia wejściowego w trybie wspólnym i zakresu wyjściowego podczas pracy z pojedynczego zasilacza. Wymagane jest polaryzacja DC sygnału wejściowego, a obciążenia muszą być zakończone wirtualnym węzłem uziemienia w połowie zasilania. Zintegrowany generator wirtualnego uziemienia Texas Instruments TLE2426 jest przydatny podczas pracy wzmacniaczy BiFET z pojedynczych zasilaczy.

TLE206x są w pełni określone przy andplusmn;15V i andplusmn;5V. Do pracy w systemach niskonapięciowych lub z pojedynczym zasilaniem zalecane są rodziny wzmacniaczy operacyjnych Texas Instruments LinCMOS (prefiks TLC- i TLV-). Przechodząc z wzmacniaczy BiFET na CMOS, szczególną uwagę należy zwrócić na wymagania dotyczące szybkości narastania i pasma oraz obciążenia wyjściowego. Wzmacniacze operacyjne CMOS Texas Instruments TLV2432 i TLV2442 są doskonałymi wyborami do rozważenia.

andnbsp;

INFORMACJE

andnbsp;

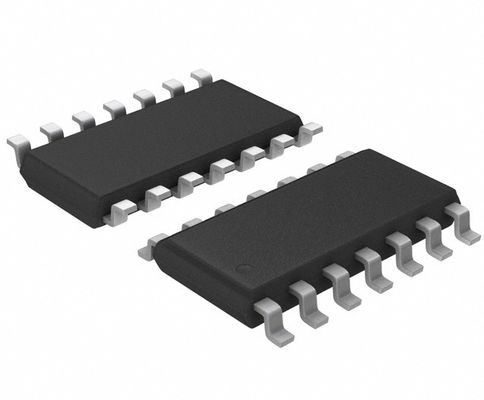

Rysunek
