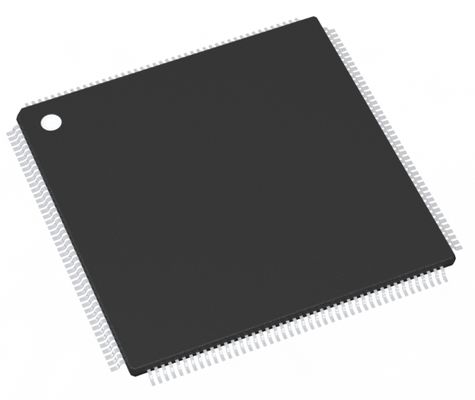

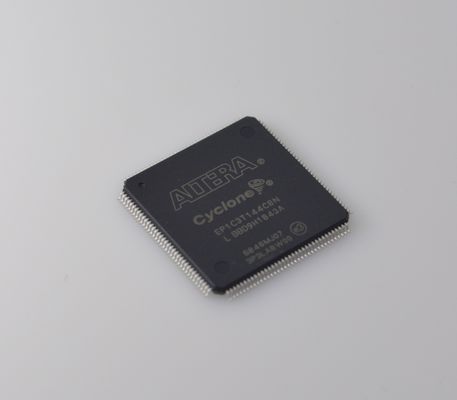

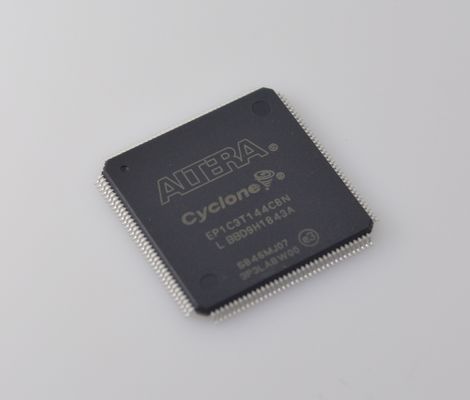

EP1C3T144C8N Cyclone FPGA z 2,910 LE 144-Pin TQFP 3.3V Operation On-Chip PLL Low-Cost and Flexible I/O for Embedded Control and Prototyping

EP1C3T144C8N Cyklon FPGA z 2910 LE, 144-pin TQFP, 3,3V, wbudowany PLL, niski koszt i elastyczne I/O do kontroli wbudowanej i prototypowania

andnbsp;

Cechy

■ Od 2910 do 20 060 LE, patrz Tabela 1andndash;1

■ Do 294 912 bitów RAM (36 864 bajty)

■ Obsługuje konfigurację za pomocą taniego szeregowego urządzenia konfiguracyjnego

■ Obsługa standardów I/O LVTTL, LVCMOS, SSTL-2 i SSTL-3

■ Obsługa standardu PCI 66- i 33-MHz, 64- i 32-bitowego

■ Obsługa szybkich (640 Mb/s) I/O LVDS

■ Obsługa wolnych (311 Mb/s) I/O LVDS

■ Obsługa I/O RSDS 311 Mb/s

■ Do dwóch PLL na urządzenie zapewnia mnożenie zegara i przesuwanie fazy

■ Do ośmiu globalnych linii zegarowych z sześcioma zasobami zegarowymi dostępnymi na blok tablicy logicznej (LAB)

■ Obsługa pamięci zewnętrznej, w tym DDR SDRAM (133 MHz), FCRAM i SDR SDRAM (single data rate)

■ Obsługa wielu rdzeni własności intelektualnej (IP), w tym funkcji Alteraandreg; MegaCoreandreg; i megafunkcji Altera Megafunctions Partners Program (AMPPSM).

andnbsp;

Opis

Urządzenia Cycloneandreg; zawierają dwuwymiarową architekturę opartą na wierszach i kolumnach do implementacji logiki niestandardowej. Połączenia międzysystemowe kolumn i wierszy o różnych prędkościach zapewniają połączenia sygnałowe między LAB i wbudowanymi blokami pamięci.

Tablica logiczna składa się z LAB, z 10 LE w każdym LAB. LE to mała jednostka logiczna zapewniająca wydajną implementację funkcji logiki użytkownika. LAB są pogrupowane w wiersze i kolumny w całym urządzeniu. Urządzenia Cyclone mają od 2910 do 20 060 LE.

Bloki M4K RAM to prawdziwe bloki pamięci dwuportowej z 4K bitów pamięci plus parzystość (4608 bitów). Bloki te zapewniają dedykowaną pamięć dwuportową, prostą dwuportową lub jednoportową o szerokości do 36 bitów przy częstotliwości do 250 MHz. Bloki te są pogrupowane w kolumny w całym urządzeniu pomiędzy niektórymi LAB. Urządzenia Cyclone oferują od 60 do 288 Kbitów wbudowanej pamięci RAM.

Każdy pin I/O urządzenia Cyclone jest zasilany przez element I/O (IOE) znajdujący się na końcach wierszy i kolumn LAB wokół obwodu urządzenia. Piny I/O obsługują różne standardy I/O jednokierunkowe i różnicowe, takie jak standard PCI 66- i 33-MHz, 64- i 32-bitowy oraz standard I/O LVDS z prędkością do 640 Mb/s. Każdy IOE zawiera dwukierunkowy bufor I/O i trzy rejestry do rejestrowania sygnałów wejściowych, wyjściowych i włączania wyjścia. Piny DQS, DQ i DM o podwójnym przeznaczeniu wraz z łańcuchami opóźniającymi (używanymi do wyrównywania fazy sygnałów DDR) zapewniają obsługę interfejsu z zewnętrznymi urządzeniami pamięci, takimi jak DDR SDRAM i urządzenia FCRAM z prędkością do 133 MHz (266 Mb/s).

Urządzenia Cyclone zapewniają globalną sieć zegarową i do dwóch PLL. Globalna sieć zegarowa składa się z ośmiu globalnych linii zegarowych, które napędzają całe urządzenie. Globalna sieć zegarowa może dostarczać zegary dla wszystkich zasobów w urządzeniu, takich jak IOE, LE i bloki pamięci. Globalne linie zegarowe mogą być również używane do sygnałów sterujących. Układy PLL Cyclone zapewniają zegar ogólnego przeznaczenia z mnożeniem zegara i przesuwaniem fazy, a także wyjścia zewnętrzne do obsługi szybkich różnicowych I/O.
