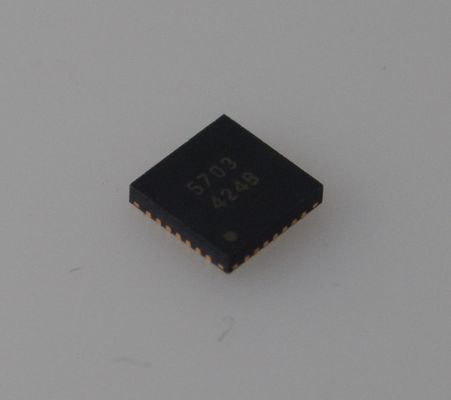

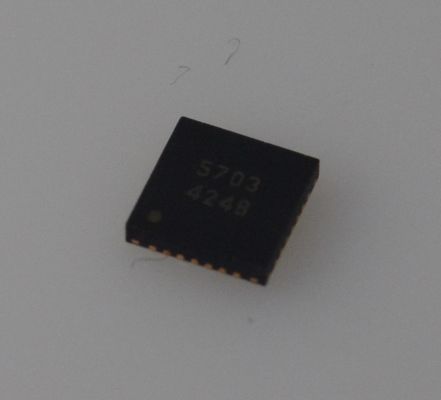

AK5703EN 24-bitowy 192kHz Stereo ADC z niskim hałasem Wysoki SNR (114dB) Mikrofon Preamp Digital AGC I2S Interface and Low Power dla Pro Audio and IoT

AK5703EN 24-bitowy 192 kHz stereo ADC z niskim hałasem wysokim SNR (114 dB) Mikrofonowy przedwzmacniacz cyfrowy AGC I2S Interfejs i niska moc dla Pro Audio i IoT

inbsp;

Wykorzystanie

1. Funkcja rejestracji

inbsp; - 4-kanałowy ADC

Wpływ pełny lub jednokomórkowy

inbsp; - Wzmacniacz mikrofonu (+36dB/+30dB/+24dB/+18dB/+15dB/+12dB/+8dB/0dB)

inbsp; - Napięcie wejściowe: 1,8 Vpp@AVDD=3,0 V (= 0,6 x AVDD)

inbsp; - Wydajność ADC:

inbsp; inbsp; S/(N+D): 85dB, DR, S/N: 96dB@MGAIN=0dB, Wprowadzanie jednoosobowe

inbsp; inbsp; S/(N+D): 78dB, DR, S/N: 83dB@MGAIN=+30dB, pełne wejście różnicowe

inbsp; - cyfrowy HPF do usunięcia offsetu prądu stałego (fc=3.4Hz@fs=44.1kHz)

inbsp; - Korekta wrażliwości mikrofonu (+3dB, 0,75dB krok)

inbsp; - cyfrowy ALC (automatyczna kontrola poziomu)

inbsp; - Wprowadzanie cyfrowej objętości (+36dB 52,5dB, 0,375dB Krok, Mute)

inbsp; - opóźnienie danych wyjściowych programowalnych

inbsp; Czas opóźnienia: od 0 do 64/64 sek (1/64 sek krok)

2. Częstotliwość pobierania próbek:

inbsp; - PLL Slave Mode (BICK pin): 8kHz 48kHz

inbsp; - PLL Slave Mode (MCKI pin): 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

inbsp; - PLL Master Mode: 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

inbsp; - tryb EXT Master/Slave: 8kHz 48kHz (256fs), 8kHz 24kHz (512fs), 8kHz 12kHz (1024fs)

3. PLL Zegar wejściowy:

inbsp; - pin MCKI: 27MHz, 26MHz, 24MHz, 19.2MHz, 13.5MHz, 13MHz, 12.288MHz, 12MHz, 11.2896MHz

inbsp; - BICK pin: 32fs/64fs

4. Tryb mistrza/niewolnika

5Format interfejsu dźwiękowego: MSB First, 2andrs's complement - 24/16-bit MSB justified, 24/16-bit I2S, TDM Mode

6.P I/F: 3-przewodowe sterowanie seryjne lub autobus I2C (Ver 1.0, 400 kHz)

7. Zasilanie:

- AVDD: 2.4~3.6V

- DVDD: 1.6~1.98V

inbsp; - TVDD: 1,6 lub (DVDD-0,2) ~ 3,6 V

8. Prąd zasilania: 9,0 mA (EXT SLAVE MODE)

9. Ta = ¥30 ¥85 ¥C

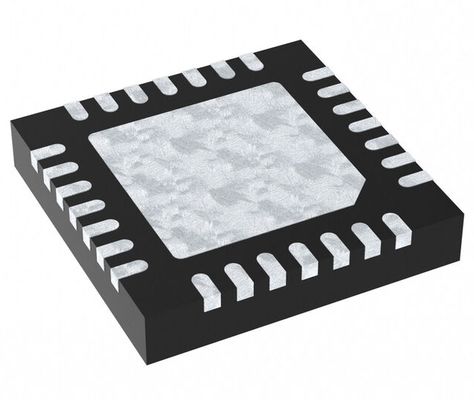

10Opakowanie: 28pin QFN (4mm x 4mm, 0,4mm pasmo)

inbsp;

Opis

AK5703 to 4-kanałowy 24-bitowy konwerter A/D z programowalnymi wzmacniaczami mikrofonowymi i obwodem ALC (Automatic Level Control).Zintegrowany PLL działa z różnych zegarkówWykorzystanie urządzeń z dużą elastycznością umożliwia wyłączenie mikrofonu z zewnętrznymi mikrofonami.AK5703 jest zapakowany w oszczędny na miejsce 28-pin QFN pakiet.

inbsp;

WYMAJANIA

Profesjonalne urządzenia audio

Urządzenia rejestrujące (przenośne rejestratory, cyfrowe rejestratory dźwięku)

Mikrofony (systemy konferencyjne, urządzenia rozpoznawania głosu)

Miksery i interfejsy dźwiękowe (usb/case audio equipment)

cKonsument Produkty audio

Wysokiej klasy słuchawki/mikrofony USB (gaming, transmisja na żywo, tworzenie treści)

Inteligentne głośniki (wysokiej dokładności rejestracja głosu)

Przenośne odtwarzacze muzyczne (wsparcie dźwięku Hi-Res)

Interakcja głosowa i wiele urządzeń

Systemy inteligentnego domu (asystenci głosowi, inteligentne węzły)

Systemy głosowe w samochodzie (redukcja hałasu, odbiór z daleka)

Mikrofony bezprzewodowe (mikrofony karaoke, mikrofony streamingowe)

Systemy nadawania i konferencji

Mikrofony konferencyjne (wielkie kierunki/przyjmowanie kierunkowe)

Nagrywanie w zakresie nadawania (podcasting, radio)
