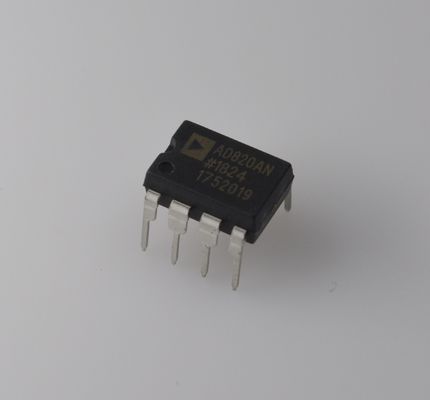

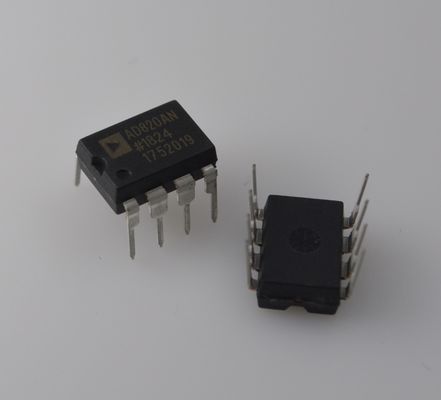

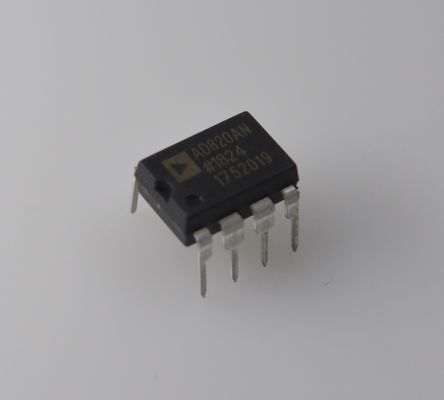

AD820ANZ Precyzyjny wzmacniacz operacyjny 5MHz, zasilanie pojedyncze/podwójne (±18V), niskie zużycie energii 1,3mA, wyjście rail-to-rail, szeroki zakres temperatur -40°C~+125°C, do zastosowań przemysłowych i motoryzacyjnych

AD820ANZ Precyzyjny wzmacniacz operacyjny 5MHz, zasilanie pojedyncze/podwójne (±18V), niskie zużycie energii 1,3mA, wyjście Rail-to-Rail, szeroki zakres temperatur -40°C~+125°C dla zastosowań przemysłowych i motoryzacyjnych

CECHY

Prawdziwa praca z pojedynczym zasilaniem

  Wyjście oscyluje od szyny do szyny

  Zakres napięcia wejściowego rozciąga się poniżej masy

  Możliwość zasilania pojedynczego od 5 V do 30 V

  Możliwość zasilania podwójnego od ±2,5 V do ±15 V

Doskonałe obciążenie

  Obciążenie pojemnościowe do 350 pF

  Minimalny prąd wyjściowy 15 mA

Doskonała wydajność AC przy niskim poborze mocy

  Maksymalny prąd spoczynkowy 800 μA

  Szerokość pasma wzmocnienia jedności: 1,8 MHz

  Szybkość narastania 3 V/μs

Doskonała wydajność DC

  Maksymalne napięcie przesunięcia wejściowego 800 μV

  Typowy dryft napięcia przesunięcia 2 μV/°C

  Maksymalny prąd polaryzacji wejściowej 25 pA

Niski poziom szumów: 13 nV/√Hz przy 10 kHz

ZASTOSOWANIA

Precyzyjna aparatura zasilana bateryjnie

Przedwzmacniacze fotodiodowe

Filtry aktywne

Systemy akwizycji danych 12-bitowe do 14-bitowych

Aparatura medyczna

Niskonapięciowe odniesienia i regulatory

OPIS

AD820 to precyzyjny, niskonapięciowy wzmacniacz operacyjny z wejściem FET, który może pracować z pojedynczym zasilaniem od 5 V do 36 V lub z podwójnym zasilaniem od ±2,5 V do ±18 V. Ma prawdziwą możliwość zasilania pojedynczego, z zakresem napięcia wejściowego rozciągającym się poniżej szyny ujemnej, co pozwala AD820 na obsługę sygnałów wejściowych poniżej masy w trybie pojedynczego zasilania. Zakres oscylacji napięcia wyjściowego rozciąga się do 10 mV od każdej szyny, zapewniając maksymalny dynamiczny zakres wyjściowy. Napięcie przesunięcia 800 μV maksymalnie, dryft napięcia przesunięcia 2 μV/°C, typowe prądy polaryzacji wejściowej poniżej 25 pA i niski poziom szumów napięcia wejściowego zapewniają precyzję DC z impedancjami źródła do 1 GΩ. Szerokość pasma wzmocnienia jedności 1,8 MHz, -93 dB THD przy 10 kHz i szybkość narastania 3 V/μs są zapewnione przy niskim prądzie zasilania 800 μA. AD820 napędza obciążenie pojemnościowe do 350 pF i zapewnia minimalny prąd wyjściowy 15 mA. Pozwala to wzmacniaczowi na obsługę szerokiego zakresu warunków obciążenia. Ta kombinacja wydajności AC i DC, a także wyjątkowa zdolność napędu obciążenia, skutkuje wyjątkowo wszechstronnym wzmacniaczem dla użytkownika z pojedynczym zasilaniem.

AD820 jest dostępny w dwóch klasach wydajności. Klasy A i B są oceniane w zakresie temperatur przemysłowych od -40°C do +85°C. AD820 jest oferowany w trzech 8-pinowych opcjach obudowy: plastikowy DIP (PDIP), montaż powierzchniowy (SOIC) i (MSOP).

INFORMACJE

Rysunek
