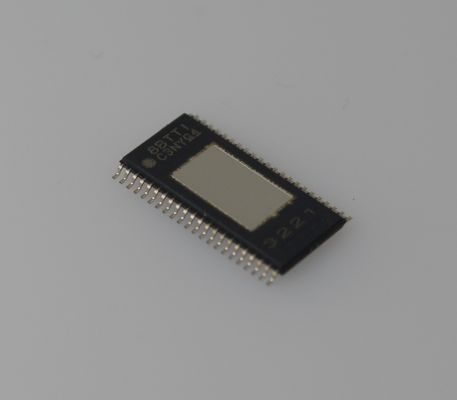

TPA3221DDVR 100W Stereo Klasa D Wzmacniacz 92% Sprawności Źródło Zasilania 4.5-26V Zaawansowana Ochrona Niskie THD+N i EMI Sterowanie I2C dla Wysokiej Jakości Systemów Audio

TPA3221DDVR 100W Stereo Class-D Amp 92% Wydajności 4.5-26V Zasilanie Zaawansowana Ochrona Niskie THD+N i EMI I2C Sterowanie dla Wysokiej Jakości Systemów Audio

andnbsp;

Cechy

andbull; Szeroki zakres napięcia zasilania 7V do 30V

andbull; Działanie stereo (2 x BTL) i mono (1 x PBTL)

andbull; Moc wyjściowa przy 10% THD+N

andndash; 105W Stereo do 4andOmega; w konfiguracji BTL

andndash; 112W Stereo do 3andOmega; w konfiguracji BTL

andndash; 208W Mono do 2andOmega; w konfiguracji PBTL

andbull; Moc wyjściowa przy 1% THD+N

andndash; 88W Stereo do 4andOmega; w konfiguracji BTL

andndash; 100W Stereo do 3andOmega; w konfiguracji BTL

andndash; 170W Mono do 2andOmega; w konfiguracji PBTL

andbull; 5V sterowanie bramką lub wbudowany LDO dla opcjonalnego zasilania pojedynczego

andbull; Konstrukcja ze sprzężeniem zwrotnym w pętli zamkniętej

andndash; Szerokość pasma sygnału do 100kHz dla treści o wysokiej częstotliwości ze źródeł HD

andndash; 0,02% THD+N przy 1W do 4andOmega;

andndash; 60dB PSRR (BTL, brak sygnału wejściowego)

andndash; <75andmicro;V szumu wyjściowego (ważony A)

andndash; >108dB SNR (ważony A)

andndash; Schematy modulacji AD lub HEAD

andbull; Tryby pracy o niskiej mocy

andndash; Tryby czuwania: wyciszenie i < 1mA wyłączenie

andndash; Schemat modulacji HEAD o niskim prądzie jałowym

andndash; Działanie BTL jednokanałowe

andbull; Wiele opcji wejściowych w celu uproszczenia projektu przedwzmacniacza

andndash; Wejścia analogowe różnicowe lub niesymetryczne

andndash; Wybieralne wzmocnienia: 18dB, 24dB, 30dB, 34dB

andbull; Zintegrowana ochrona: podnapięciowa, ograniczenie prądu cykl po cyklu, zwarcie, wykrywanie obcinania, ostrzeżenie o przegrzaniu i wyłączenie oraz ochrona głośników DC

andbull; 90% wydajności Class-D (4Ω)

andbull; Podkładka termiczna umieszczona na spodzie obudowy

andbull; Rodzina urządzeń kompatybilnych pinami z opcjami napięcia i poziomu mocy

andnbsp;

Zastosowania

andbull; Głośniki Bluetooth i Wi-Fiandtrade;

andbull; Soundbary

andbull; Subwoofery

andbull; Systemy stereo do półek

andbull; Głośniki profesjonalne i do nagłośnienia publicznego (PA)

andnbsp;

Opis

TPA3221 to wzmacniacz Class-D o dużej mocy, który umożliwia wydajną pracę przy pełnej mocy, w stanie jałowym i czuwania. Urządzenie posiada sprzężenie zwrotne w pętli zamkniętej z szerokością pasma do 100 kHz, co zapewnia niskie zniekształcenia w całym paśmie audio i zapewnia doskonałą jakość dźwięku. Urządzenie działa z modulacją AD lub HEAD (tryb High Efficient AD) o niskim prądzie jałowym i może zasilać do 2 x 105W do obciążenia 4andOmega; lub 1 x 208W do obciążenia 2andOmega;.

TPA3221 posiada interfejs wejściowy analogowy niesymetryczny lub różnicowy, który obsługuje do 2VRMS z czterema wybieranymi wzmocnieniami: 18dB, 24dB, 30dB i 34dB. TPA3221 osiąga również >90% wydajności, niską moc jałową (<0,25W) i bardzo niską moc w trybie czuwania (<0,1W). Jest to możliwe dzięki zastosowaniu tranzystorów MOSFET 70mandOmega;, zoptymalizowanemu schematowi sterowania bramką i trybom pracy o niskiej mocy. TPA3221 zawiera wbudowany LDO ułatwiający integrację w systemach z pojedynczym zasilaniem. Aby dodatkowo uprościć konstrukcję, urządzenie integruje niezbędne funkcje ochronne, w tym podnapięciowe, ograniczenie prądu cykl po cyklu, zwarcie, wykrywanie obcinania, ostrzeżenie o przegrzaniu i wyłączenie, a także ochronę głośników DC.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
