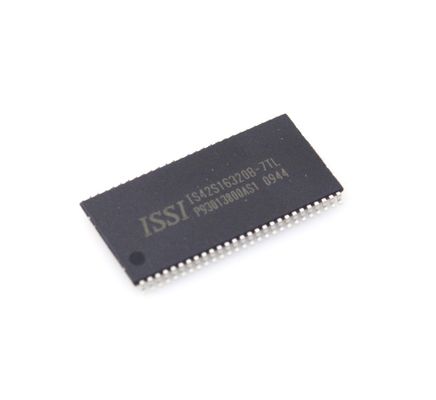

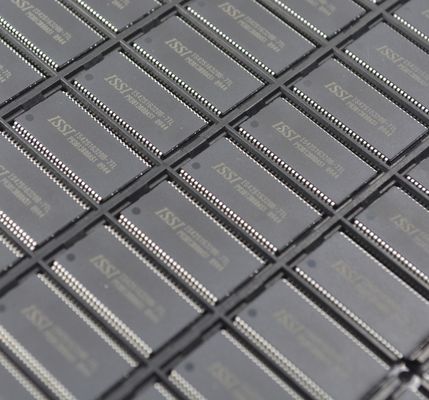

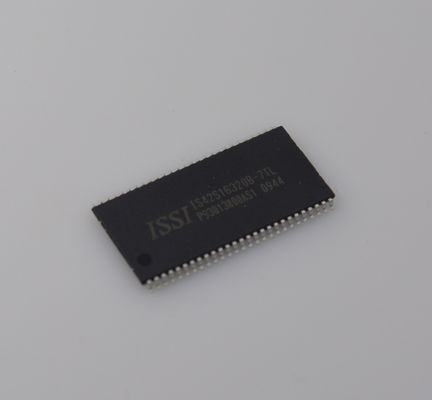

IS42S16320B-7TL SDRAM 64Mb Gęstość 166MHz Prędkość 3.3V Działanie 16Mx16 Organizacja LVTTL Interfejs Temperatura przemysłowa (-40°C~85°C) Kompaktny pakiet TSOP-II Wysoka niezawodność

IS42S16320B-7TL SDRAM 64Mb Gęstość 166MHz Szybkość 3,3V Praca 16Mx16 Organizacja LVTTL Interfejs Temperatura przemysłowa (-40anddeg;C~85anddeg;C) Kompaktowy pakiet TSOP-II Wysoka niezawodność

andnbsp;

CECHY

ibyk; Częstotliwość zegara: 166, 143, 133 MHz

ibyk; W pełni synchroniczny; wszystkie sygnały odnoszą się do dodatniego zbocza zegara

ibyk; Wewnętrzny bank do ukrywania dostępu do wierszy/wstępnego ładowania

ibyk; Zasilanie

andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp;Vddandnbsp; andnbsp;Vddq

andnbsp; IS42/45S16320B 3.3Vandnbsp; inbsp;3,3 V

andnbsp; IS42S86400Bandnbsp; andnbsp; andnbsp; 3.3Vandnbsp; inbsp;3,3 V

ibyk; Interfejs LVTTL

ibyk; Programowalna długość serii i ndash; (1, 2, 4, 8, cała strona)

ibyk; Programowalna sekwencja impulsów: sekwencyjna/przeplatana

ibyk; Automatyczne odświeżanie (CBR)

ibyk; Samoodświeżanie

ibyk; Cykle odświeżania 8 tys. co 16 ms (klasa A2) lub 64 ms (komercyjne, przemysłowe, klasa A1)

ibyk; Losowy adres kolumny w każdym cyklu zegara

ibyk; Programowalne opóźnienie CAS (2, 3 zegary)

ibyk; Możliwość wykonywania operacji odczytu/zapisu seryjnego i odczytu/pojedynczego zapisu

ibyk; Zakończenie serii poprzez zatrzymanie serii i polecenie wstępnego ładowania

ibyk; Dostępne w wersji 54-pinowej TSOP-II i 54-kulkowej W-BGA (tylko x16)

ibyk; Zakres temperatury roboczej:

andnbsp; Komercyjne: 0oC do +70oC

andnbsp; Przemysłowe: -40oC do +85oC

andnbsp; Motoryzacja, A1: -40oC do +85oC

andnbsp; Motoryzacja, A2: -40oC do +105oC

andnbsp;

PRZEGLĄD

Synchroniczna pamięć DRAM ISSI i 512 Mb zapewnia szybki transfer danych przy użyciu architektury potokowej. Wszystkie sygnały wejściowe i wyjściowe odnoszą się do zbocza narastającego wejścia zegara. Pamięć SDRAM o pojemności 512 MB jest zorganizowana w następujący sposób.

andnbsp;

PRZEGLĄD URZĄDZENIA

Pamięć SDRAM o pojemności 512 Mb to szybka pamięć CMOS o dynamicznym dostępie swobodnym, zaprojektowana do pracy w systemach pamięci 3,3 V Vdd i 3,3 V Vddq, zawierających 536 870 912 bitów. Wewnętrznie skonfigurowana jako czterobankowa pamięć DRAM z interfejsem synchronicznym. Każdy bank o długości 134 217 728 bitów jest zorganizowany jako 8192 wierszy na 1024 kolumny na 16 bitów. Każdy ze 134 217 728-bitowych banków x8 i 39 jest zorganizowany jako 8192 wierszy na 2048 kolumn i 8 bitów.

Pamięć SDRAM o pojemności 512 Mb zawiera TRYB AUTOMATYCZNEGO ODŚWIEŻANIA oraz tryb oszczędzania energii i wyłączania. Wszystkie sygnały rejestrowane są na dodatnim zboczu sygnału zegarowego CLK. Wszystkie wejścia i wyjścia są kompatybilne z LVTTL.

512Mb SDRAM ma możliwość synchronicznego przesyłania danych w trybie seryjnym z dużą szybkością transmisji danych z automatycznym generowaniem adresów kolumn, możliwością przeplatania między wewnętrznymi bankami w celu ukrycia czasu wstępnego ładowania oraz możliwością losowej zmiany adresów kolumn w każdym cyklu zegara podczas dostępu seryjnego.

Samoczynne ładowanie wstępne wiersza inicjowane na końcu sekwencji serii jest dostępne przy włączonej funkcji AUTO PRECHARGE. Wstępne ładowanie jednego banku podczas uzyskiwania dostępu do jednego z pozostałych trzech banków ukryje cykle wstępnego ładowania i zapewni płynną, szybką pracę z dostępem swobodnym.

Dostęp do odczytu i zapisu SDRAM-u jest zorientowany seryjnie, zaczynając od wybranej lokalizacji i kontynuując przez zaprogramowaną liczbę lokalizacji w zaprogramowanej kolejności. Rejestracja polecenia ACTIVE rozpoczyna dostęp, po którym następuje polecenie CZYTAJ lub ZAPIS. Komenda ACTIVE w połączeniu z zarejestrowanymi bitami adresu służy do wyboru banku i wiersza, do którego ma nastąpić dostęp (BA0, BA1 wybierz bank; A0-A12 wybierz wiersz). Polecenia READ lub WRITE w połączeniu z zarejestrowanymi bitami adresu służą do wyboru początkowej lokalizacji kolumny dla dostępu seryjnego.

Programowalne długości serii ODCZYTU lub ZAPISU obejmują 1, 2, 4 i 8 lokalizacji lub całą stronę, z opcją zakończenia serii.

andnbsp;

OPIS

Pamięci SDRAM o pojemności 512 Mb to czterobankowe pamięci DRAM, które działają przy napięciu 3,3 V i zawierają interfejs synchroniczny (wszystkie sygnały są rejestrowane na dodatnim zboczu sygnału zegara, CLK). Każdy z 134 217 728-bitowych banków jest zorganizowany jako 8192 wierszy na 1024 kolumny na 16 bitów lub 8192 wierszy na 2048 kolumn na 8 bitów.

Dostęp do odczytu i zapisu do SDRAM-u jest zorientowany na serię; dostęp rozpoczyna się w wybranej lokalizacji i trwa przez zaprogramowaną liczbę lokalizacji w zaprogramowanej kolejności. Dostęp rozpoczyna się od rejestracji polecenia ACTIVE, po którym następuje polecenie CZYTAJ lub ZAPIS. Bity adresu zarejestrowane zgodnie z poleceniem ACTIVE służą do wyboru banku i wiersza, do którego ma być uzyskany dostęp (BA0 i BA1 wybierają bank, A0 A12 wybierają wiersz). Bity adresu A0-A9 (x16); Rejestracje A0-A9, A11 (x8) zgodne z poleceniem READ lub WRITE służą do wyboru początkowej lokalizacji kolumny dla dostępu seryjnego.

Przed normalną pracą pamięć SDRAM musi zostać zainicjowana. Poniższe sekcje zawierają szczegółowe informacje dotyczące inicjalizacji urządzenia, definicji rejestru, opisów poleceń i działania urządzenia.

andnbsp;

INFORMACJA

andnbsp;

Rysunek
