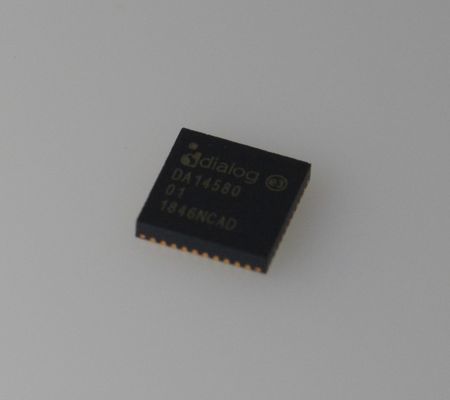

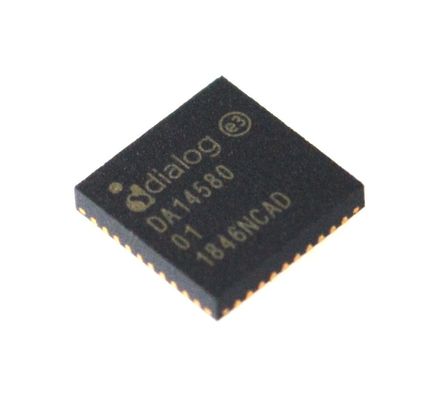

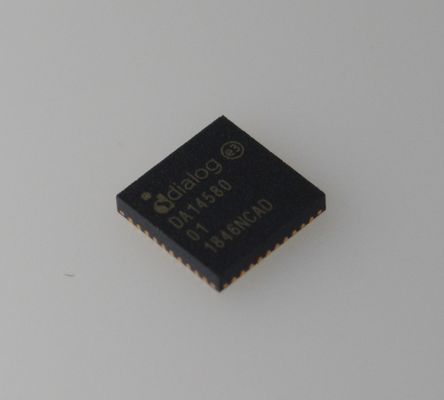

DA14580-01AT2 Bluetooth 5.0 SoC z ultra niską mocą 2,5x2,5 mm Rozmiar ARM Cortex-M0 Długi czas pracy baterii Bezpieczeństwo Wieloprotokołowe i przystępna cena IoT Design

DA14580-01AT2 Bluetooth 5.0 SoC z ultra niską mocą 2,5x2,5 mm Rozmiar ARM Cortex-M0 Długi czas pracy baterii Bezpieczeństwo Wieloprotokołowe i przystępna cena IoT Design

Cechy

2, ETSI EN 300 328 i EN 300 440 klasa 2 (Europa), FCC CFR47 część 15 (USA) i ARIB STD-T66 (Japonia)

️ Moc przetwarzania

16MHz 32 bit ARM Cortex-M0 z SWD inter face

Dedykowany procesor warstwy link

Procesor szyfrowania AES-128 bit

/Pamięty

32kB pamięci jednorazowo programowalnej (OTP)

42kB SRAM systemowy

¢ 84 kB ROM

8 kB pamięci SRAM

¢ Zarządzanie energią

️ Zintegrowany konwerter Buck/Boost DC-DC

P0, P1, P2 i P3 z tolerancją 3,3 V

Łatwe odłączenie tylko 4 pinów zasilających

Wspiera baterie monetarne (typ 3.0 V) i alkaliczne (typ 1.5 V)

10 bitów ADC do pomiaru napięcia akumulatora

Oświetlacze sterowane cyfrowo

️ kryształ 16MHz (± 20 ppm max) i oscylator RC

️ kryształ 32 kHz (±50 ppm, ±500 ppm maksymalnie) i oscylator RCX

️ Czasomierze ogólnego przeznaczenia, przechwytywania i uśpienia

¢ Interfejsy cyfrowe

¢ W/O ogólnego przeznaczenia: 14 (pakiet WLCSP34), 24 (pakiet QFN40), 32 (pakiet QFN48)

2 UART z kontrolą przepływu sprzętu do 1 MBd

Interfejs SPI+TM

Bus I2C w częstotliwości 100 kHz, 400 kHz

Interfejsy analogowe

4 kanałowy 10-bitowy ADC

️ nadajnik radiowy

W pełni zintegrowany nadajnik CMOS 2,4 GHz

Antenna jednoprzewodowa: nie wymaga dopasowania RF ani przełączania RX/TX

Prąd zasilający przy VBAT3V: TX: 3,4 mA, RX: 3,7 mA (z idealnym prądem stałym)

0dBm moc wyjściowa przesyłania

Wynik mocy w trybie "Near Field Mode" wynosi 20 dBm

Wymagania w zakresie czułości odbiornika

¢ Pakiety:

WLCSP 34 szpilki, 2,436 mm x 2,436 mm

️ QFN 40 szpilów, 5 mm x 5 mm

️ QFN 48 szpilów, 6 mm x 6 mm

KGD (wafery, kostki)

Ogólny opis

Obwód zintegrowany DA14580 posiada w pełni zintegrowany nadajnik radiowy i procesor optyczny dla Blue tooth® o niskiej energii.Może być używany jako samodzielny procesor aplikacji lub jako pompa danych w systemach hostowanych.

DA14580 obsługuje elastyczną architekturę pamięci do przechowywania profili Bluetooth i niestandardowego kodu aplikacji, który można aktualizować przez antenę (OTA).Kwalifikowany Bluetooth niskoenergetyczny protokół jest przechowywany w dedykowanej pamięci ROM. Całe oprogramowanie działa na procesorze ARM® Cortex®-M0 za pomocą prostego harmonogramu.

Firmware Bluetooth o niskim zużyciu energii obejmuje protokoły warstwy serwisowej L2CAP, Security Manager (SM), Attribute Protocol (ATT),ogólny profil atrybutów (GATT) i ogólny profil dostępu (GAP). Wspierane są wszystkie profile publikowane przez Bluetooth SIG oraz profily niestandardowe.

Odbiornik łączy się bezpośrednio z anteną i jest w pełni zgodny ze standardem Bluetooth 4.2.DA14580 posiada dedykowany sprzęt do wdrożenia warstwy łącza Bluetooth niskiej energii i sterowników interfejsu dla zwiększonej łączności.

Diagram systemu

Informacje

Rysunek
