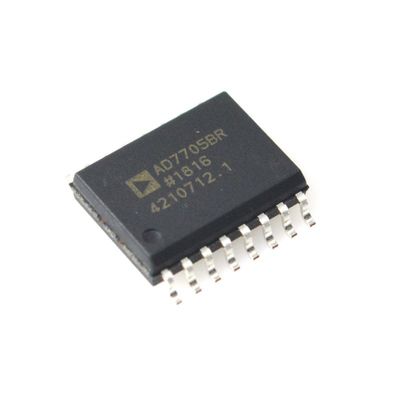

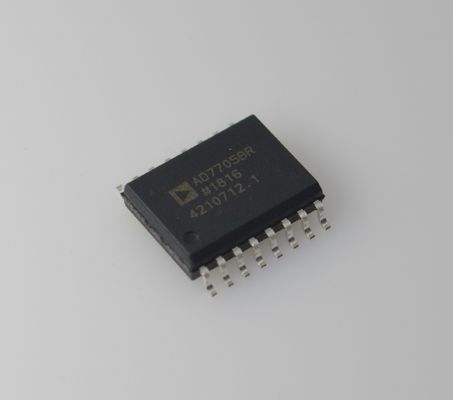

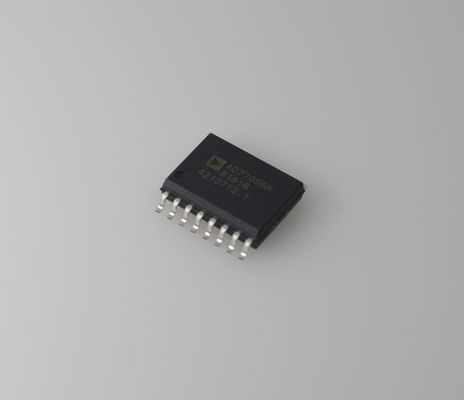

AD7705BRZ ADC 16-bitowy precyzyjny, niski poziom szumów, działanie 3V/5V, wbudowany filtr, interfejs SPI, niskie zużycie energii, -40°C do +85°C, klasa przemysłowa

AD7705BRZ ADC 16-bitowa precyzja niski poziom szumów 3V/5V Działanie Wbudowany filtr Interfejs SPI Niska moc -40anddeg;C do +85anddeg;C Klasa przemysłowa

andnbsp;

CECHY

AD7705: 2 w pełni różnicowe kanały wejściowe ADC

AD7706: 3 pseudo-różnicowe kanały wejściowe ADC

andnbsp; 16 bitów bez brakujących kodów

andnbsp; 0,003% nieliniowości

Programowalne wzmocnienie na wejściu: wzmocnienia od 1 do 128 3-przewodowy interfejs szeregowy

andnbsp; SPIandreg;-, QSPIandtrade;-, MICROWIREandtrade;-, i kompatybilny z DSP

andnbsp; andnbsp; Wejście Schmitta na SCLK

Możliwość buforowania wejścia analogowego

Działanie od 2,7 V do 3,3 V lub od 4,75 V do 5,25 V

Rozpraszanie mocy 1 mW maksymalnie przy 3 V

Prąd czuwania 8 andmu;A maksymalnie

Obudowy 16-pin PDIP, 16-pin SOIC i 16-pin TSSOP

andnbsp;

OPIS OGÓLNY

AD7705/AD7706 to kompletne układy wejściowe analogowe do zastosowań pomiarowych niskiej częstotliwości. Te 2-/3-kanałowe urządzenia mogą akceptować sygnały wejściowe niskiego poziomu bezpośrednio z przetwornika i generować szeregowe wyjście cyfrowe. Urządzenia wykorzystują technikę konwersji andSigma;-andDelta; w celu uzyskania wydajności do 16 bitów bez brakujących kodów. Wybrany sygnał wejściowy jest doprowadzany do zastrzeżonego, programowalnego układu wejściowego opartego na modulatorze analogowym. Wyjście modulatora jest przetwarzane przez wbudowany filtr cyfrowy. Pierwszy wcięcie tego filtra cyfrowego można zaprogramować za pomocą wbudowanego rejestru sterującego, co pozwala na regulację odcięcia filtra i częstotliwości aktualizacji wyjścia.

Urządzenia AD7705/AD7706 działają z pojedynczego zasilania od 2,7 V do 3,3 V lub od 4,75 V do 5,25 V. AD7705 posiada dwa w pełni różnicowe kanały wejścia analogowego; AD7706 posiada trzy pseudo-różnicowe kanały wejściowe.

Oba urządzenia posiadają różnicowe wejście referencyjne. Zakresy sygnałów wejściowych od 0 mV do 20 mV do 0 V do 2,5 V mogą być wbudowane w obu urządzeniach podczas pracy z VDD 5 V i odniesieniem 2,5 V. Mogą również obsługiwać bipolarne zakresy sygnałów wejściowych od andplusmn;20 mV do andplusmn;2,5 V, które są odniesione do wejść AIN(andminus;) w AD7705 i do wejścia COMMON w AD7706.

Urządzenia AD7705/AD7706, z zasilaniem 3 V i odniesieniem 1,225 V, mogą obsługiwać unipolarne zakresy sygnałów wejściowych od 0 mV do 10 mV do 0 V do 1,225 V. Urządzenia mogą akceptować bipolarne zakresy wejściowe od andplusmn;10 mV do andplusmn;1,225 V. Dlatego urządzenia AD7705/AD7706 wykonują całe przetwarzanie sygnału i konwersję dla systemu 2-kanałowego lub 3-kanałowego.

AD7705/AD7706 są idealne do stosowania w inteligentnych systemach opartych na mikrokontrolerach lub DSP. Urządzenia posiadają interfejs szeregowy, który można skonfigurować do pracy 3-przewodowej. Ustawienia wzmocnienia, polaryzację sygnału i wybór częstotliwości aktualizacji można skonfigurować w oprogramowaniu za pomocą szeregowego portu wejściowego. Części zawierają opcje samokalibracji i kalibracji systemu w celu wyeliminowania błędów wzmocnienia i przesunięcia w samej części lub w systemie. Konstrukcja CMOS zapewnia bardzo niskie rozpraszanie mocy, a tryb wyłączenia zmniejsza pobór mocy w trybie czuwania do 20 andmu;W typ.

Części te są dostępne w 16-pinowej, szerokiej obudowie (0,3 cala), plastikowej obudowie dwurzędowej (DIP); 16-pinowej, szerokiej obudowie (0,3 cala), standardowej obudowie małego obrysu (SOIC); oraz niskoprofilowej, 16-pinowej, cienkiej obudowie małego obrysu (TSSOP).

andnbsp;

andnbsp;

andnbsp;

Zastosowania

Kontrola procesów przemysłowych
Kondycjonowanie sygnału dla czujników ciśnienia/temperatury/przepływu

Pomiar pętli prądowej 4-20mA.
Moduły wejścia analogowego dla systemów PLC
Urządzenia medyczne i zdrowotne
Przenośne instrumenty medyczne (glukometry, monitory ciśnienia krwi)

Akwizycja sygnałów bioelektrycznych (EEG/EKG)

Inteligentna aparatura
Wysokiej precyzji wagi elektroniczne (rozdzielczość 0,01 g)

Sprzęt do analizy laboratoryjnej
Wykrywacze gazu
Elektronika użytkowa
Zaawansowane czujniki inteligentnego domu
Sprzęt fitness do monitorowania biometrycznego
Elektronika samochodowa
System zarządzania akumulatorem (BMS) monitorowanie napięcia
Akwizycja parametrów silnika
