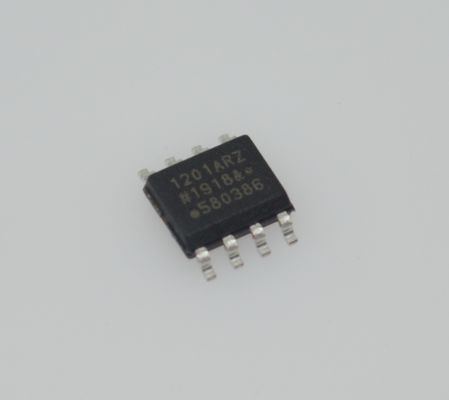

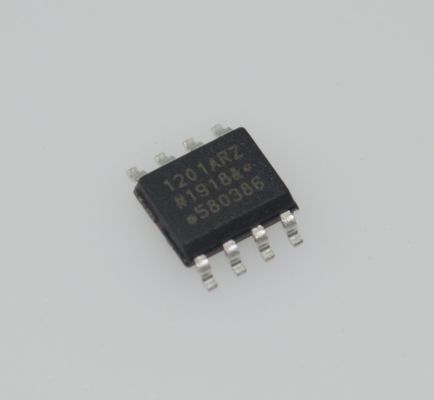

ADUM1201ARZ 2-kanałowy izolator cyfrowy z izolacją 2,5kV Wysokiej prędkości 150Mbps Niska moc szeroka temperatura (-40°C do +105°C) 15kV/μs CMTI 3V-5.5V Zapewnienie zgodne z RoHS

ADUM1201ARZ 2-kanałowy izolator cyfrowy z izolacją 2,5kV Wysokiej prędkości 150Mbps Niska moc szeroka temperatura (-40°C do +105°C) 15kV/s CMTI 3V-5.5V Zapewnienie zgodne z RoHS

inbsp;

Wykorzystanie

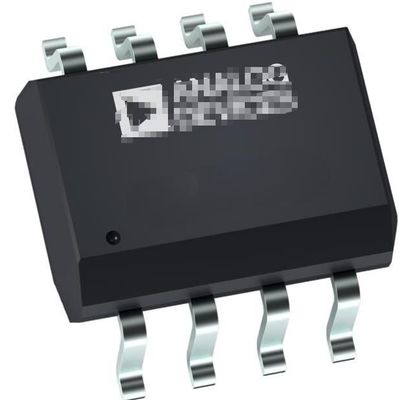

Wąska konstrukcja, zgodna z RoHS, pakiet SOIC 8-przewodniczący

inbsp; 5 V

inbsp; inbsp; 1,1 mA na kanał maksymalnie od 0 Mbps do 2 Mbps

inbsp; inbsp; 3,7 mA na kanał maksymalnie przy 10 Mbps

inbsp; inbsp; 8,2 mA na kanał maksymalnie przy 25 Mbps

inbsp; 3 V

inbsp; inbsp; 0,8 mA na kanał maksymalnie od 0 Mbps do 2 Mbps

inbsp; inbsp; 2,2 mA na kanał maksymalnie przy 10 Mbps

inbsp; inbsp; 4,8 mA na kanał maksymalnie przy 25 Mbps

Komunikacja w obie strony

Przekład poziomu 3 V/5 V

Wysoka temperatura pracy: 125°C

Wysoka prędkość transmisji danych: DC do 25 Mbps (NRZ)

Dokładne charakterystyki czasu

inbsp; maksymalne zniekształcenie szerokości impulsu 3 ns

inbsp; 3 ns maksymalne dopasowanie kanału do kanału

Wysoka odporność przejściowa w trybie wspólnym: andgt;25 kV/andmu;s

Bezpieczeństwo i zatwierdzenia regulacyjne

Uznanie UL

inbsp; inbsp; 2500 V rms przez 1 minutę na UL 1577

inbsp; Zawiadomienie o akceptacji składnika CSA 5A

inbsp; Certyfikat zgodności VDE

inbsp; inbsp; DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

inbsp; inbsp; VIORM = szczyt 560 V

Kwalifikowane do zastosowań motoryzacyjnych

inbsp;

WYMAJANIA

Izolacja wielokanałowa o krytycznym rozmiarze

Izolacja interfejsu SPI/konwertera danych

Wykorzystanie urządzeń do monitorowania i monitorowania środowiska

Cyfrowa izolacja przycisku pola

Hybrydowe pojazdy elektryczne, monitor baterii i napęd silnikowy

inbsp;

Ogólny opis

ADuM1200/ADuM12011 to dwukanałowe izolatory cyfrowe oparte na technologii Analog Devices, Inc., iCouplerandreg.te elementy izolacyjne zapewniają wyjątkowe właściwości wydajności wyższe niż alternatywy, takie jak optoprzęgły.

Unikając stosowania diod LED i fotodiod, urządzenia iCoupler eliminują trudności projektowe powszechnie związane z sprzęgami optycznymi.

Typowy optokopler dotyczy niepewnych współczynników przenoszenia prądu, nieliniowych funkcji przenoszenia,i temperatury i żywotności są eliminowane dzięki prostym cyfrowym interfejsom iCoupler i stabilnym charakterystykom wydajnościWykorzystując te produkty iCoupler eliminuje się potrzebę zewnętrznych sterowników i innych dyskretnych komponentów.Urządzenia iCoupler zużywają jedną dziesiątą do jednej szóstej mocy optocouplera przy porównywalnych częstotliwościach transmisji sygnału.

Izolatory ADuM1200/ADuM1201 zapewniają dwa niezależne kanały izolacyjne w różnych konfiguracjach kanałów i częstotliwościach transmisji danych (zob. Przewodnik do zamawiania).Obie urządzenia działają z napięciem zasilania po obu stronach w zakresie od 2.7 V do 5,5 V, zapewniające kompatybilność z systemami o niższym napięciu oraz umożliwiające funkcjonalność przekształcania napięcia przez barierę izolacyjną.ADuM1200/ADuM1201 zapewniają niskie zniekształcenie szerokości impulsu (iW przeciwieństwie do innych alternatywnych optokuplerów, optyczne złącza optyczne mogą być stosowane w celu uzyskania odpowiednich parametrów.izolatory ADuM1200/ADuM1201 posiadają opatentowaną funkcję odświeżania, która zapewnia poprawność prądu stałego w przypadku braku przechodów logiki wejściowej oraz w warunkach włączenia/wyłączenia.

ADuM1200W i ADuM1201W są wersjami klasy samochodowej kwalifikowanymi do pracy w temperaturze 125°C. Aby uzyskać więcej informacji, patrz sekcja Produkty samochodowe.

inbsp;

Informacje

inbsp;

Rysunek
