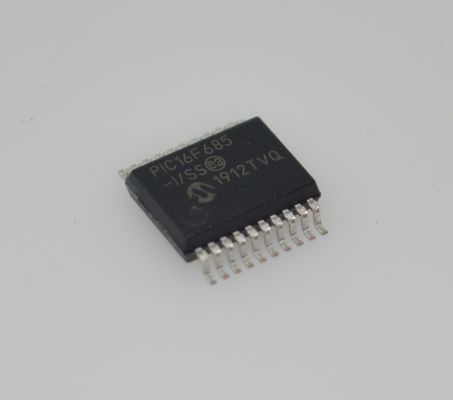

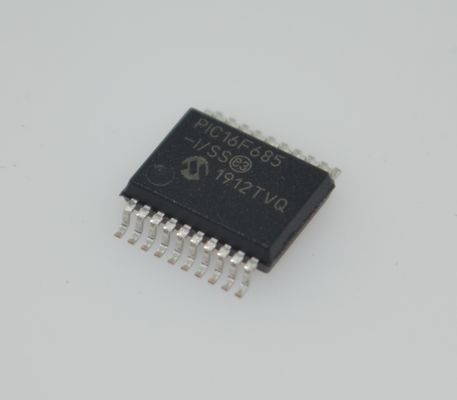

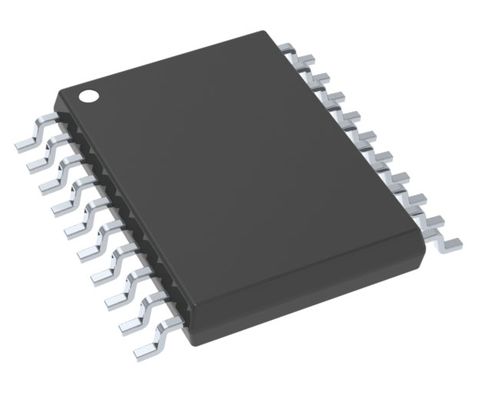

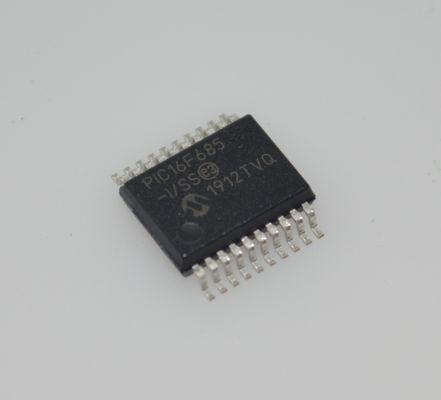

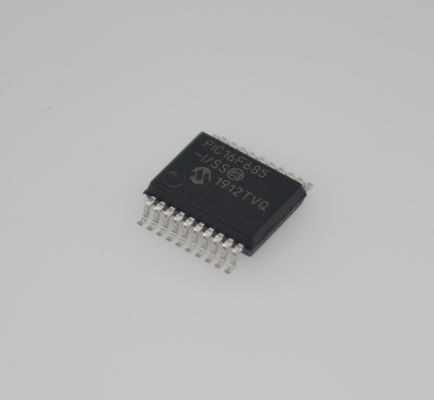

PIC16F685-I/SS 8-bitowy MCU Flash 20MHz Prędkość 3,5KB Pamięć 256B EEPROM 12x10-bit ADC 25 I/O Pins szeroki zakres 2,0-5,5V Przemysłowy -40°C do +85°C Pakiet SSOP-20 do sterowania wbudowanego

PIC16F685-I/SS 8-bitowy MCU Flash 20MHz Prędkość 3,5KB Pamięć 256B EEPROM 12x10-bit ADC 25 I/O Pins szeroki zakres 2,0-5,5V Industrial -40anddeg;C do +85anddeg;C Pakiet SSOP-20 do sterowania wbudowanego

inbsp;

Wysokiej wydajności procesor RiSC

Tylko 35 instrukcji do nauki:

inbsp;-Wszystkie instrukcje jednocyklowe z wyjątkiem odgałęzień

Prędkość działania:
inbsp;- oscylator DC-20 MHz/wejście zegara

inbsp;-Cykl instrukcji DC-200 ns

Możliwość przerwania

8-poziomowy szpil głębokiego sprzętu

Tryby bezpośredniego, pośredniego i względnego adresowania

inbsp;

Specjalne cechy mikrokontrolera

Precyzyjny oscylator wewnętrzny:

inbsp; Kalibracja fabryczna do + 1%

inbsp; zakres częstotliwości 8 MHz do 32 kHz wybierany za pomocą oprogramowania
inbsp; Dostosowywalne do oprogramowania

inbsp; Tryb uruchamiania dwuszybkowy

inbsp; wykrywanie awarii kryształowej dla aplikacji krytycznych

inbsp; przełączanie trybu zegarowego podczas pracy w celu oszczędności energii

Tryb uśpienia energooszczędnego

Szeroki zakres napięcia roboczego (2,0 V - 5,5 V)

Przemysł i rozszerzony zakres temperatur

Zresetowanie zasilania (POR)

Wykorzystanie urządzeń do pomiaru mocy (PWRTE) i oscylatora

Zresetowanie brązowe (BOR) z opcją sterowania oprogramowaniem

Zwiększony czas czuwania niskiego prądu (WDT) z oscylatorem na układzie (wybrane przez oprogramowanie)

Wielokrotnie złożony Master Clear/input Pin

Ochrona programowalnego kodu

Wielkozdolność Flash/EEPROM Cell:

100,000 pisz Flash wytrzymałość

inbsp; 1,000,000 wytrzymałość napisu EEPROM

inbsp; przechowywanie danych EEPROM w trybie flash/data: igt; 40 lat

Moduł rozszerzony USART:

wspiera RS-485, RS-232 i LIN 2.0

inbsp; Automatyczne wykrywanie Bauda

Automatyczne budzenie na start bit

inbsp;

Właściwości niskoenergetyczne
Prąd w stanie gotowości:

inbsp; 50 nA @ 2,0 V, typowe

Prąd pracy:

11 imu;A @ 32 kHz, 2,0 V, typowe

220 andmu;A @ 4 MHz, 2,0 V, typowe

Aktualny zegarek:

i> -i>A @ 2,0 V, typowe

inbsp;

Obszary peryferyjne

17 szpilów 1/0 i 1 szpil tylko do wejścia:

inbsp; Wysokie źródło prądu/pociąg dla napędu bezpośredniego LED

inbsp; Pin przerywania na zmianie

inbsp; indywidualnie programowalne słabe pociągnięcia

inbsp; Ultra-Low-Power Wake-up (ULPWU)

Moduł porównawczy analogowy z:

inbsp; Dwa analogowe porównywacze

inbsp; programowalny moduł odniesienia napięcia na układzie (CVREF) (% VDD)

inbsp; wejścia i wyjścia porównawcy dostępne zewnętrznie
inbsp; SR Tryb zamknięcia
inbsp; Timer 1 Gate Sync Lock
inbsp; VREF stałego napięcia 0,6 V

Konwerter A/D:
inbsp; rozdzielczość 10-bitowa i 12 kanałów

Timer0: 8-bitowy timer/licznik z 8-bitowym programowalnym prescalerem

Wzmocniony Timer1:

inbsp; 16-bitowy zegarek/licznik z prescalerem

inbsp; Zewnętrzny Timer1 Wrota (liczenie włączone)

inbsp; Możliwość użycia OSC1 i OSC2 w trybie LP jako oscylatora Timer1, jeśli wybrano tryb lNTOSC
Timer2:8-bit Timer/Counter z 8-bit PeriodRegister, Prescaler i Postscaler

Moduł wzmocnionego przechwytywania, porównania, PWM+

inbsp; 16-bitowe przechwytywanie, maksymalna rozdzielczość 12,5 ns

inbsp; porównanie, maksymalna rozdzielczość 200 ns

inbsp; 10-bitowy PWM z 1, 2 lub 4 kanałami wyjściowymi, programowalny i "dead timeandquot", maksymalna częstotliwość 20 kHZ
inbsp; sterowanie wyjściem PWM

Synchroniczny port seryjny (SSP):

inbsp; tryb SPl (Master i Slave)

inbsp;

Informacje

inbsp;

Rysunek
