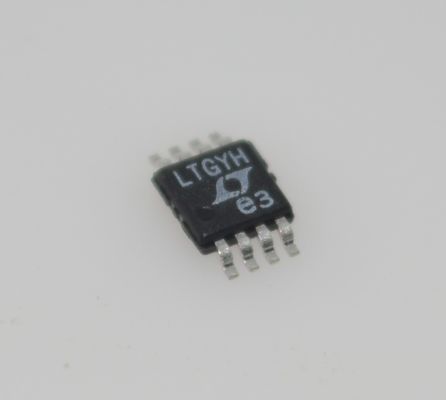

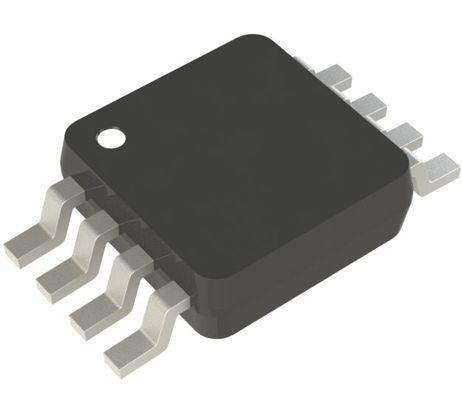

LT6657AHMS8-5 Precyzja 5V Referencja napięcia z ultra-niskim 2ppm/°C Drift 0,05% Początkowa dokładność 10mA Wyjście szeroka 2.7V-36V Zasilanie Niski hałas i pakiet MSOP-8 dla aplikacji wysokiej klasy

LT6657AHMS8-5 Precyzyjne źródło napięcia 5V z ultra-niskim dryftem 2ppm/anddeg;C, początkową dokładnością 0,05%, wyjściem 10mA, szerokim zakresem zasilania 2,7V-36V, niskim poziomem szumów i obudową MSOP-8 dla zastosowań wysokiej klasy

andnbsp;

CECHY

Niski dryft

andnbsp; andnbsp;Klasa A: maks. 1,5ppm/anddeg;C

andnbsp; andnbsp;Klasa B: maks. 3ppm/anddeg;C

Niski poziom szumów:

andnbsp; andnbsp;0,5ppmP-P (od 0,1Hz do 10Hz)

andnbsp; andnbsp;0,8ppmRMS (od 10Hz do 1kHz)

Szeroki zakres zasilania do 40V

Źródła i pochłaniacze 10mA min

Regulacja liniowa: 0,2ppm/V

Regulacja obciążenia: 2andmicro;V/mA

Zabezpieczenie przed odwrotnym zasilaniem

Zabezpieczenie przed odwrotnym wyjściem

Tryb uśpienia o niskim poborze mocy: <4andmicro;A maks.

Zasilanie min. 1,5V dla opcji 1,25V

Zabezpieczenie termiczne

Może pracować w trybie bocznikowym

Konfigurowalny jako ujemne źródło odniesienia

Dostępne opcje napięcia wyjściowego: 1,25V, 2,5V, 3V, 4,096V, 5V

Obudowa MSOP-8

andnbsp;

ZASTOSOWANIA

Przemysłowe zastosowania w wysokich temperaturach

Systemy akwizycji danych o wysokiej rozdzielczości

Aparatura kontrolno-pomiarowa i sterowania procesami

Sterowanie i monitorowanie w motoryzacji

Sprzęt medyczny

Boczniki i ujemne źródła napięcia odniesienia

andnbsp;

OPIS

LTandreg;6657 to precyzyjne źródło napięcia odniesienia, które łączy w sobie solidne charakterystyki pracy z ekstremalnie niskim dryftem i niskim poziomem szumów. Dzięki zaawansowanej kompensacji krzywizny, to źródło odniesienia typu bandgap osiąga dryft 1,5ppm/anddeg;C z przewidywalnym zachowaniem temperaturowym i początkową dokładnością napięcia 0,1%. Oferuje również szumy 0,5ppmP-P i bardzo niską histerezę cykliczną temperatury.

LT6657 to źródło odniesienia o niskim spadku napięcia, które może być zasilane napięciem zaledwie 50mV powyżej napięcia wyjściowego, do 40V. Buforowane wyjście obsługuje andplusmn;10mA prądu wyjściowego z niską impedancją wyjściową i precyzyjną regulacją obciążenia. Wysoka zdolność pochłaniania prądu pozwala na pracę jako ujemne źródło napięcia odniesienia z taką samą precyzją jak źródło dodatnie. Ta część jest bezpieczna w warunkach odwrotnego podłączenia akumulatora i zawiera zabezpieczenie prądowe w przypadku zwarcia na wyjściu oraz wyłączenie termiczne w przypadku przeciążenia. Zawiera funkcję wyłączenia, aby umożliwić redukcję mocy, jednocześnie umożliwiając szybkie włączenie.

LT6657 jest w pełni wyspecyfikowany w zakresie temperatur od andndash;40anddeg;C do 125anddeg;C. Jest dostępny w 8-pinowej obudowie MSOP.

andnbsp;

INFORMACJE

andnbsp;

Rysunek

sugeruje, że w serii 10-sekundowych pomiarów napięcia wyjściowego, co najmniej połowa obserwacji powinna mieć wartość peak-to-peak poniżej tej liczby. Na przykład, LT6657-2.5 mierzy mniej niż 0,5ppmP-P w co najmniej 50% 10-sekundowych obserwacji. Jak wspomniano powyżej, rozkład statystyczny szumu jest taki, że jeśli obserwuje się go przez długi czas, błąd szczytowy napięcia wyjściowego spowodowany szumem może być znacznie większy niż ten obserwowany w krótszym przedziale. Prawdopodobny maksymalny błąd spowodowany szumem jest często szacowany przy użyciu wartości RMS, pomnożonej przez szacowany współczynnik szczytu, zakładany na poziomie od 6 do 8,4. Ta maksymalna możliwa wartość będzie obserwowana tylko wtedy, gdy napięcie wyjściowe jest mierzone przez bardzo długi czas. Dlatego, oprócz powszechnej metody, dla LT6657 zastosowano bardziej dogodne podejście do pomiaru szumu (szczegółowo opisane w AN124 firmy Linear Technology), które pozwala uzyskać więcej informacji z wyniku. W szczególności, metoda ta charakteryzuje szum w znacznie dłuższym okresie czasu, co skutkuje bardziej kompletnym opisem szumu niskiej częstotliwości. Szum odniesienia jest mierzony na wyjściu obwodu pokazanego na rysunku 15 za pomocą systemu ADC/DVM. Następnie obliczane jest napięcie peak-to-peak dla 10
