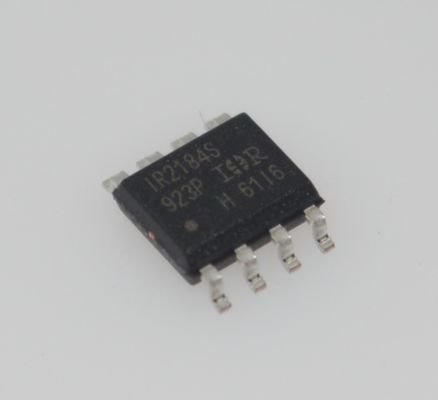

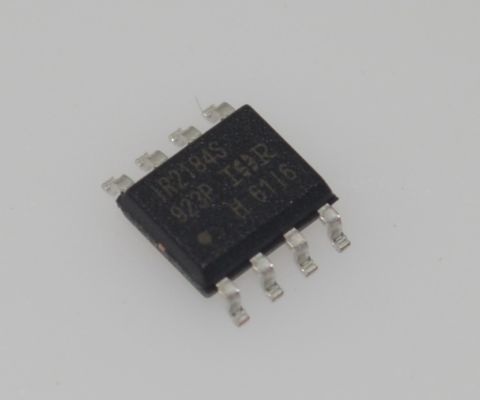

IR2184STRPBF 600V Wysoki/Niski sterownik boczny 1.9A Wydajność szczytowa Szybkie przełączanie ochrony UVLO Kompaktny pakiet SOIC-8 dla napędów silników i inwerterów

IR2184STRPBF 600V Sterownik górny/dolny 1,9A Prąd wyjściowy szczytowy Szybkie przełączanie Ochrona UVLO Kompaktowa obudowa SOIC-8 dla napędów silników i falowników

andnbsp;

Cechy

andbull; Pływający kanał przeznaczony do pracy z bootstrapem W pełni funkcjonalny do +600V Odporny na ujemne napięcie przejściowe Odporny na dV/dt

andbull; Zakres zasilania sterownika bramki od 10 do 20V

andbull; Blokada podnapięciowa dla obu kanałów

andbull; Kompatybilność z logiką wejściową 3,3V i 5V

andbull; Dopasowane opóźnienie propagacji dla obu kanałów

andbull; Uziemienie logiki i zasilania +/- 5V przesunięcia.

andbull; Niższy sterownik bramki di/dt dla lepszej odporności na szumy

andbull; Zdolność prądowa źródła/zatapiania wyjścia 1,4A/1,8A

andbull; Dostępny również BEZ OŁOWIU (PbF)

andnbsp;

Opis

IR2184(4)(S) to szybkie, wysokonapięciowe sterowniki MOSFET i IGBT z niezależnymi kanałami wyjściowymi odniesionymi do strony górnej i dolnej. Opatentowane technologie HVIC i odporne na zatrzaski CMOS umożliwiają solidną, monolityczną konstrukcję. Wejście logiczne jest kompatybilne ze standardowym wyjściem CMOS lub LSTTL, do logiki 3,3V. Sterowniki wyjściowe posiadają buforową fazę prądową o wysokim impulsie, zaprojektowaną w celu zminimalizowania krzyżowego przewodzenia sterownika. Pływający kanał może być użyty do sterowania tranzystorem MOSFET lub IGBT N-kanałowym w konfiguracji górnej, która działa do 600 woltów.

andnbsp;

Zastosowania

Systemy napędów silnikowych
Sterowniki silników bezszczotkowych DC (BLDC)
Sterowanie silnikiem synchronicznym z magnesami trwałymi (PMSM)

Przemysłowe systemy napędów serwo

Sprzęt do konwersji mocy
Wysokiej częstotliwości zasilacze impulsowe (SMPS)

Falowniki DC-AC (zastosowania solarne/UPs)
Przetwornice rezonansowe

Automatyzacja przemysłowa
Napędy ramion robotów przemysłowych
Sterowanie wrzecionem obrabiarki CNC

Automatyczne sterowanie silnikiem linii produkcyjnej

Nowe pojazdy energetyczne
Sterowniki silników pojazdów elektrycznych
Ładowarki pokładowe (OBC)

Układy wspomagania kierownicy elektrycznej
Urządzenia domowe
Napędy sprężarek klimatyzacji inwerterowej

Zaawansowane sterowanie silnikiem pralki

Inteligentne moduły zasilania urządzeń

andnbsp;

INFORMACJE

andnbsp;

Rysunek
