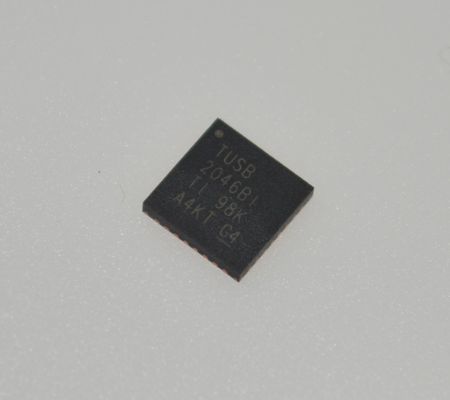

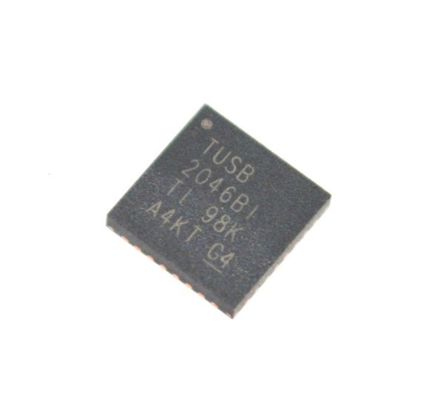

TUSB2046BIRHBR 4-port USB 2.0 Hub Controller z 12Mbps/1.5Mbps Wsparcie zintegrowanych nadajników 3.3V Operator Low EMI Power Saving Mode and Industrial Temper Range (-40°C do 85°C)

TUSB2046BIRHBR 4-portowy kontroler USB 2.0 Hub z obsługą 12 Mb/s/1,5 Mb/s, zintegrowane transceivery, działanie 3,3 V, niski poziom EMI, tryb oszczędzania energii i przemysłowy zakres temperatur (-40°C do 85°C)

andnbsp;

andnbsp;Cechy

andbull; Pełna zgodność ze specyfikacją USB jako hub Full-Speed: TID #30220231

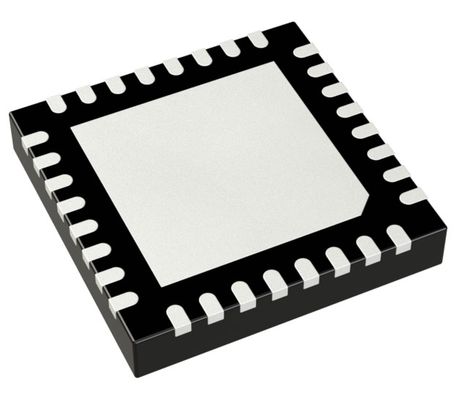

andbull; 32-pinowy pakiet LQFP (1) z rastrem 0,8 mm lub pakiet QFN z rastrem 0,5 mm

andbull; Logika ASIC 3,3 V o niskim poborze mocy

andbull; Zintegrowane transceivery USB

andbull; Implementacja automatu stanów nie wymaga programowania oprogramowania układowego

andbull; Jeden port upstream i cztery porty downstream

andbull; Wszystkie porty downstream obsługują operacje Full-Speed i Low-Speed

andbull; Dwa tryby zasilania – tryb zasilania własnego – tryb zasilania z magistrali

andbull; Przełączanie zasilania i raportowanie przetężenia jest zapewnione w trybie grupowym lub na port

andbull; Obsługuje operacje zawieszania i wznawiania

andbull; Obsługuje programowalny identyfikator dostawcy i identyfikator produktu z zewnętrzną pamięcią szeregową EEPROM

andbull; 3-stanowy interfejs EEPROM umożliwia współdzielenie EEPROM

andbull; Wyjścia typu push-pull dla PWRON eliminują potrzebę stosowania zewnętrznych rezystorów podciągających

andbull; Filtrowanie szumów na OVRCUR zapewnia odporność na skoki napięcia

andbull; Rozmieszczenie pinów pakietu umożliwia 2-warstwową płytkę PCB

andbull; Niska emisja EMI osiągnięta dzięki wejściu kryształowemu 6 MHz

andbull; Zmigrowany z sprawdzonego huba TUSB2040

andbull; Niższy koszt niż hub TUSB2040

andbull; Ulepszona wydajność ESD systemu

andbull; Brak specjalnych wymagań dotyczących sterowników; działa bezproblemowo z każdym systemem operacyjnym z obsługą stosu USB

andbull; Obsługuje działanie 6 MHz poprzez wejście kryształowe lub zegar wejściowy 48 MHz

andnbsp;

Zastosowania

andbull; Systemy komputerowe

andbull; Stacje dokujące

andnbsp;

Opis

TUSB2046x to urządzenie hub CMOS 3,3 V, które zapewnia jeden port upstream i cztery porty downstream, zgodne ze specyfikacją Universal Serial Bus (USB) jako hub Full-Speed. Ponieważ to urządzenie jest zaimplementowane z cyfrowym automatem stanów zamiast mikrokontrolera, nie jest wymagane programowanie oprogramowania układowego. W pełni zgodne transceivery USB są zintegrowane z układem ASIC dla wszystkich portów upstream i downstream. Porty downstream obsługują urządzenia Full-Speed i Low-Speed, automatycznie ustawiając szybkość narastania w zależności od prędkości urządzenia podłączonego do portów. Konfiguracja pinu BUSPWR wybiera tryb zasilania z magistrali lub tryb zasilania własnego.

Konfiguracja wejścia GANGED określa tryby przełączania zasilania i wykrywania przetężenia dla portów downstream. Jeśli GANGED jest wysoki, wszystkie wyjścia PWRON przełączają się razem, a jeśli którykolwiek OVRCUR jest aktywowany, wszystkie porty przechodzą w stan wyłączenia. Jeśli GANGED jest niski, wyjścia PWRON i wejścia OVRCUR działają na zasadzie per-port.
