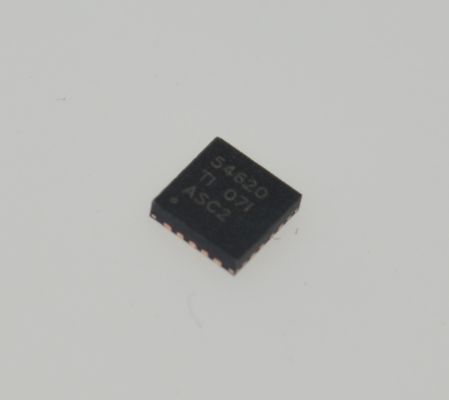

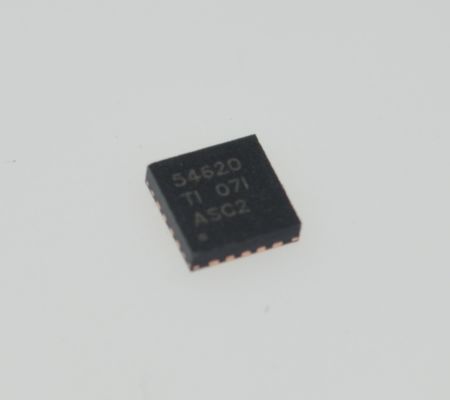

TPS54620RGYR 6A Wysokowydajny konwerter obniżający napięcie z wejściem 4,5-17V, regulowanym wyjściem, dokładnością 1,5%, częstotliwością przełączania 1,2MHz, zabezpieczeniem termicznym i sygnałem Power Good

TPS54620RGYR 6A Wysokowydajny konwerter obniżający napięcie z wejściem 4,5-17V, regulowanym wyjściem, dokładnością 1,5%, częstotliwością przełączania 1,2MHz, zabezpieczeniem termicznym i sygnałem Power Good

andnbsp;

Cechy

andbull; Zintegrowane MOSFETy 26 mΩ i 19 mΩ

andbull; Podzielona szyna zasilania: 1,6 V do 17 V na PVIN

andbull; Częstotliwość przełączania od 200 kHz do 1,6 MHz

andbull; Synchronizacja z zegarem zewnętrznym

andbull; Odniesienie napięciowe 0,8 V i plusmn;1% Przegrzanie

andbull; Niski prąd spoczynkowy wyłączenia 2-andmicro;A

andbull; Monotoniczny rozruch do wstępnie spolaryzowanych wyjść

andbull; Zakres temperatur pracy od -40anddeg;C do 150anddeg;C

andbull; Regulowany powolny start i sekwencjonowanie zasilania

andbull; Wyjście Power Good monitorujące zbyt niskie i zbyt wysokie napięcie

andbull; Regulowane blokowanie podnapięciowe wejścia

andnbsp;

Zastosowania

andbull; Systemy zasilania rozproszonego o dużej gęstości

andbull; Regulacja punktu obciążenia o wysokiej wydajności

andbull; Infrastruktura szerokopasmowa, sieciowa i komunikacji optycznej

andnbsp;

Opis

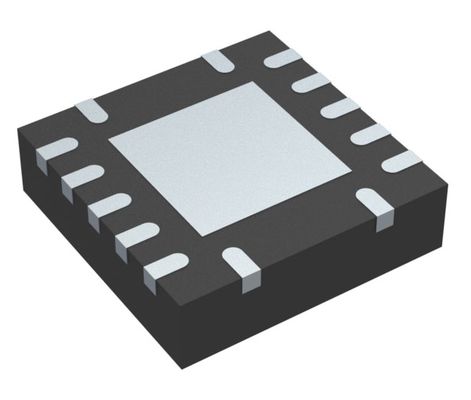

TPS54620 w obudowie QFN o wymiarach 3,50 mm i razy; 3,50 mm, o zwiększonej wydajności termicznej, to w pełni funkcjonalny, synchroniczny konwerter obniżający napięcie 17 V, 6 A, który jest zoptymalizowany pod kątem małych konstrukcji dzięki wysokiej wydajności i integracji MOSFETów po stronie górnej i dolnej. Dalsze oszczędności miejsca uzyskuje się dzięki sterowaniu prądowemu, które zmniejsza liczbę elementów, oraz dzięki wyborowi wysokiej częstotliwości przełączania, zmniejszając powierzchnię cewki.

Rampa rozruchu napięcia wyjściowego jest kontrolowana przez pin SS/TR, co pozwala na działanie jako samodzielny zasilacz lub w sytuacjach śledzenia. Sekwencjonowanie zasilania jest również możliwe poprzez prawidłowe skonfigurowanie pinów Enable i Power Good z otwartym drenem.

Ograniczenie prądu cykl po cyklu na FET po stronie górnej chroni urządzenie w sytuacjach przeciążeniowych i jest wzmocnione przez ograniczenie prądu źródłowego po stronie dolnej, co zapobiega ucieczce prądu. Istnieje również ograniczenie prądu pochłanianego po stronie dolnej, które wyłącza MOSFET po stronie dolnej, aby zapobiec nadmiernemu prądowi wstecznemu. Wyłączenie termiczne wyłącza element, gdy temperatura matrycy przekracza temperaturę wyłączenia termicznego.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
