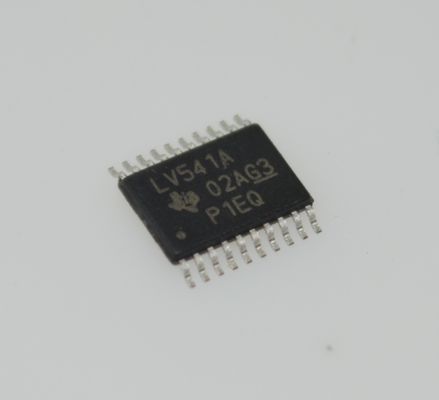

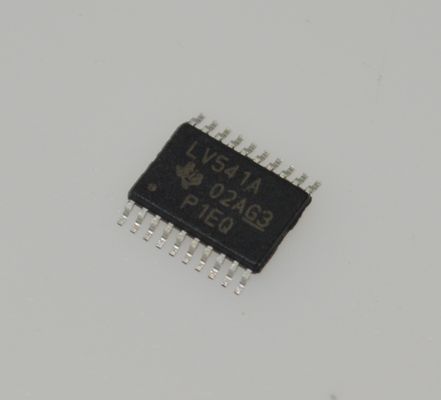

SN74LV541APWR Octal Buffer/Line Driver Wyjścia 3-State 5.5V Tolerancja 12mA Napęd TSSOP-20 -40°C do +85°C

SN74LV541APWR Ośmiokanałowy bufor/sterownik linii, wyjścia trójstanowe, tolerancja 5,5 V, prąd wyjściowy 12mA, obudowa TSSOP-20, -40°C do +85°C

upewnij się, że spełnisz swoje potrzeby w zakresie wszelkiego rodzaju komponentów.

Cechy

• Działanie przy VCC od 2 V do 5,5 V

• Maksymalny tpd 6 ns przy 5 V

• Typowy VOLP (odbicie napięcia na wyjściu do masy) < 0,8 V przy VCC = 3,3 V, TA = 25°C

• Typowy VOHV (niedopasowanie VOH na wyjściu) > 2,3 V przy VCC = 3,3 V, TA = 25°C

• Obsługa pracy w trybie mieszanym napięcia na wszystkich portach

• Ioff obsługuje częściowe wyłączenie zasilania

• Wydajność blokady przekracza 250 mA zgodnie z JESD 17

upewnij się, że spełnisz swoje potrzeby w zakresie wszelkiego rodzaju komponentów.

Zastosowania

• Inteligentne sieci

• Telewizory

• Dekodery

• Audio

• Serwery

• Kamery monitoringu

• Przełączniki sieciowe

• Systemy informacyjno-rozrywkowe

upewnij się, że spełnisz swoje potrzeby w zakresie wszelkiego rodzaju komponentów.

Opis

Układ SN74LV541A to ośmiokanałowy bufor/sterownik przeznaczony do pracy z VCC od 2 V do 5,5 V.

upewnij się, że spełnisz swoje potrzeby w zakresie wszelkiego rodzaju komponentów.

Charakterystyka funkcjonalna

Buforowanie i sterowanie ośmiu kanałów: Jako ośmiokanałowy bufor i sterownik linii, może obsługiwać osiem kanałów sygnałów jednocześnie. Może skutecznie zwiększyć zdolność sterowania sygnałami, zapewniając stabilność sygnałów podczas transmisji na duże odległości lub po podłączeniu do wielu obciążeń. Jest szeroko stosowany w takich scenariuszach, jak sterowanie magistralą danych i buforowanie rejestru adresów.Wyjście trójstanowe: Ma funkcję wyjścia trójstanowego. Gdy wejście Enable (QEl lub QE) jest na wysokim poziomie, wszystkie osiem wyjść przejdzie w stan wysokiej impedancji. Ta funkcja umożliwia elastyczną współpracę układu z innymi obwodami, unikając konfliktów sygnałów, co jest bardzo ważne w zastosowaniach takich jak współdzielenie magistrali. Pin Enable może być kontrolowany w celu określenia, czy układ ma wyprowadzać sygnały na magistralę.

Szeroki zakres napięcia wejściowego: Jego wejście może akceptować napięcie do 5,5 V i obsługuje działanie w zakresie napięcia zasilania od 1,65 V do 3,3 V. Ta funkcja pozwala na łatwe łączenie z urządzeniami o różnych poziomach napięcia. Można go łatwo dostosować do systemów logicznych 3,3 V i 5 V, co znacznie zwiększa wszechstronność układu w systemach o mieszanym napięciu i zmniejsza potrzebę stosowania dodatkowych obwodów konwersji poziomów.

Wydajność elektryczna

Szybkie przetwarzanie sygnału: Ma krótki czas propagacji i może szybko reagować na zmiany sygnałów wejściowych przy typowych wartościach, osiągając szybką transmisję danych. Na przykład, w niektórych systemach komunikacyjnych lub urządzeniach do akwizycji danych o dużej prędkości, które wymagają wysokich szybkości transmisji danych, może zapewnić, że dane są przetwarzane i przesyłane w sposób terminowy i dokładny, bez utraty danych lub pogorszenia wydajności systemu z powodu opóźnienia sygnału.

Konstrukcja o niskim poborze mocy: Zapewniając wysoką wydajność, utrzymuje niski pobór prądu zasilania, co pomaga zmniejszyć zużycie energii przez cały system. Jest to szczególnie ważne w przypadku urządzeń zasilanych bateryjnie lub scenariuszy zastosowań o surowych wymaganiach dotyczących zużycia energii (takich jak przenośne urządzenia elektroniczne, węzły Internetu Rzeczy itp.), ponieważ może skutecznie wydłużyć żywotność baterii urządzeń i poprawić efektywność wykorzystania energii.

Wysoka zdolność prądowa wyjścia: Może zapewnić wystarczający prąd wyjściowy do sterowania różnymi obciążeniami. Niezależnie od tego, czy jest to małe czy stosunkowo duże obciążenie, może stabilnie wyprowadzać sygnały, zapewniając normalne działanie podłączonych urządzeń i zwiększając zastosowanie układu w różnych warunkach obciążenia.

Charakterystyka fizyczna

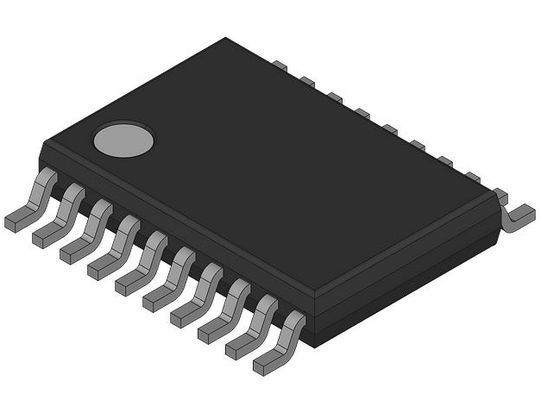

Obudowa do montażu powierzchniowego: Przyjmuje obudowę TSSOp - 20 (Thin Shrink Small Outline Package - 20 pinów) do montażu powierzchniowego. Ta obudowa ma zalety małego rozmiaru i małej zajętości przestrzeni, co jest bardzo odpowiednie dla wymagań projektowych nowoczesnych płyt obwodów o dużej gęstości i może realizować więcej integracji funkcjonalnej w ograniczonej przestrzeni PCB.

Zoptymalizowany układ pinów: Jego piny wejściowe i wyjściowe są rozmieszczone po przeciwnych stronach obudowy. Ta metoda rozmieszczenia zapewnia dużą wygodę w projektowaniu i układzie płyt obwodów drukowanych (PCB). Kiedy inżynierowie wykonują okablowanie PCB, mogą łatwiej planować trasy sygnałów, zmniejszyć złożoność okablowania i zakłóceń sygnałów oraz poprawić niezawodność i stabilność projektu obwodu.

Zakres temperatur pracy: Może działać normalnie w szerokim zakresie temperatur od -40°C do 125°C, co pozwala mu dostosować się do różnych trudnych warunków pracy. Zarówno w środowiskach przemysłowych o wysokiej temperaturze, jak i w scenariuszach zastosowań zewnętrznych o niskiej temperaturze, może działać niezawodnie, zapewniając ciągłą i stabilną pracę sprzętu.
