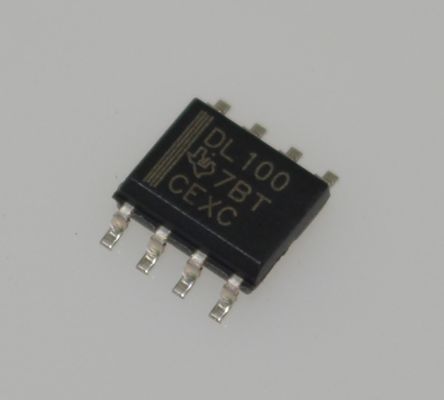

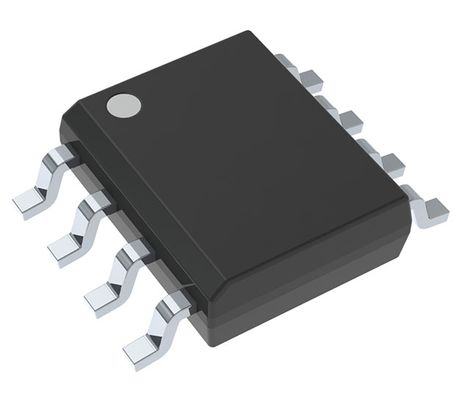

SN65LVDS100DR Bufor/Sterownik LVDS 400 Mb/s Szybkość Danych Zasilanie 3,3 V 100Ω Wewnętrzne Zakończenie SOIC-8 -40°C do +85°C

SN65LVDS100DR Bufor/Sterownik LVDS 400Mbps Szybkość Danych Zasilanie 3,3V 100Ω Zakończenie Wewnętrzne SOIC-8 -40°C do +85°C

Cechy

• Zaprojektowany dla szybkości sygnału ≥ 2 Gbps 1

• Całkowity jitter < 65 ps

• Niskonapięciowa alternatywa dla MC100EP16

• Niska 100-ps (maksymalna) skośność między elementami

• Histereza progu wejściowego odbiornika 25 mV w zakresie napięcia wejściowego 0 V do 4 V

• Wejścia elektrycznie kompatybilne z poziomami sygnału LVPECL, CML i LVDS

• Działanie z zasilaniem 3,3 V

• LVDT integruje rezystor terminacyjny 110-Ω

• Oferowane w SOIC i MSOP

Zastosowania

• Infrastruktura bezprzewodowa

• Infrastruktura telekomunikacyjna

• Drukarki

Opis

SN65LVDS100, SN65LVDT100, SN65LVDS101 i SN65LVDT101 to szybkie odbiorniki i sterowniki różnicowe połączone jako powtarzacze. Odbiornik akceptuje sygnały wejściowe o niskim napięciu różnicowym (LVDS), logicznym sprzężeniu z emiterem dodatnim (PECL) lub logice prądowej (CML) z prędkością do 2 Gbps i powtarza je jako sygnał wyjściowy LVDS lub PECL. Ścieżka sygnału przez urządzenie jest różnicowa, co zapewnia niską emisję promieniowania i minimalny dodany jitter.

Wyjścia SN65LVDS100 i SN65LVDT100 to poziomy LVDS zdefiniowane przez TIA/EIA-644-A. Wyjścia SN65LVDS101 i SN65LVDT101 są kompatybilne z poziomami 3,3-V PECL. Oba sterują różnicowymi liniami transmisyjnymi o nominalnej impedancji charakterystycznej 100-Ω.

SN65LVDT100 i SN65LVDT101 zawierają rezystor terminacyjny linii różnicowej 110-Ω, co zapewnia mniejszą przestrzeń na płytce, mniej komponentów i najkrótszą możliwą długość odgałęzienia. Nie zawierają one odniesienia napięciowego VBB, które można znaleźć w SN65LVDS100 i SN65LVDS101. VBB zapewnia odniesienie napięciowe, zwykle 1,35 V poniżej VCC, do wykorzystania przy odbieraniu sygnałów wejściowych jednokierunkowych i jest szczególnie przydatne w przypadku jednokierunkowych wejść 3,3-V PECL. Gdy VBB nie jest używane, powinno być niepodłączone lub otwarte.

Wszystkie urządzenia są scharakteryzowane pod kątem pracy od -40°C do 85°C.

INFORMACJE

Rysunek
