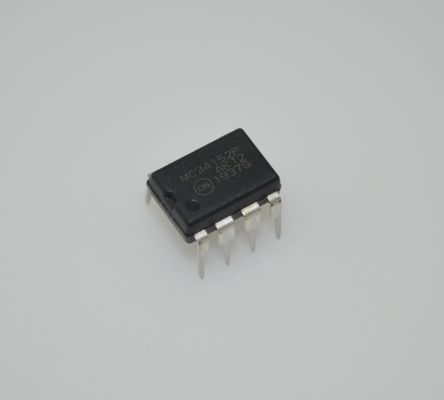

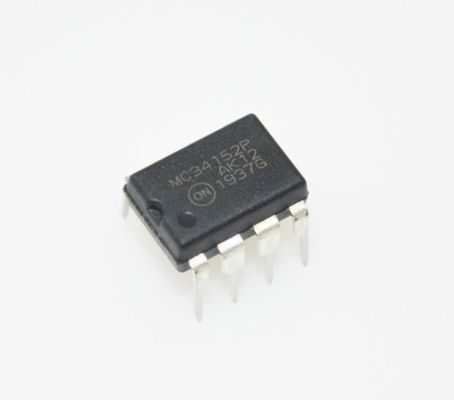

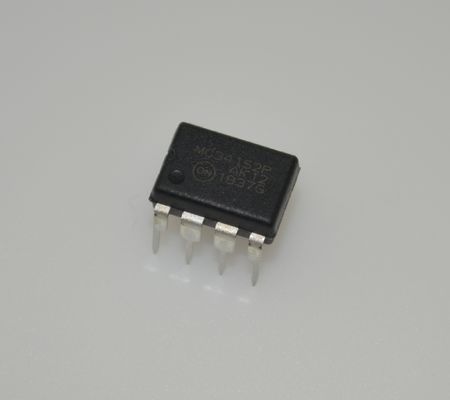

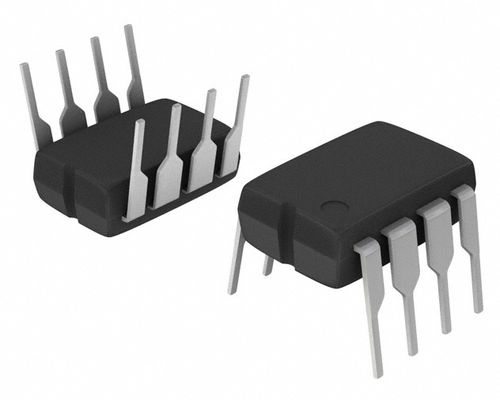

MC34152PG Podwójny sterownik MOSFET 1.5A Prąd szczytowy 12V-18V Zasilanie 50ns Wzrost/spadek DIP-8 -40°C do +85°C

MC34152PG Podwójny sterownik MOSFET 1,5A Prądu Szczytowego Zasilanie 12V-18V 50ns Czas narastania/opadania DIP-8 -40°C do +85°C

Cechy

• Dwa niezależne kanały z wyjściami 1,5 A Totem Pole

• Czasy narastania i opadania wyjścia 15 ns z obciążeniem 1000 pF

• Wejścia kompatybilne z CMOS/LSTTL z histerezą

• Blokada podnapięciowa z histerezą

• Niski prąd czuwania

• Wydajna praca przy wysokiej częstotliwości

• Ulepszona wydajność systemu z popularnymi układami scalonymi sterowania regulatorami przełączającymi

• Prefiks NCV dla zastosowań motoryzacyjnych i innych wymagających kontroli miejsca i zmian

• Są to urządzenia wolne od Pb i halogenów

OPIS

MC34152/MC33152 to podwójne, nieodwracające, szybkie sterowniki, zaprojektowane specjalnie do zastosowań, które wymagają sygnałów cyfrowych o niskim prądzie do sterowania dużymi obciążeniami pojemnościowymi z dużą szybkością narastania. Urządzenia te charakteryzują się niskim prądem wejściowym, co sprawia, że są kompatybilne z logiką CMOS/LSTTL, histerezą wejściową dla szybkiego przełączania wyjścia, niezależnego od czasu przejścia wejścia, oraz dwoma wyjściami totem pole o dużym prądzie, idealnymi do sterowania tranzystorami MOSFET. Zawiera również blokadę podnapięciową z histerezą, aby zapobiec nieprawidłowemu działaniu systemu przy niskich napięciach zasilania.

Typowe zastosowania obejmują zasilacze impulsowe, przetwornice dc-to-dc, podwajacze/inwertery napięcia z pompy ładunkowej i sterowniki silników.

To urządzenie jest dostępne w obudowach dwu- i powierzchniowych.

Stopień wejściowy

Wejścia logiczne mają histerezę 170 mV, a próg wejściowy jest wyśrodkowany na 1,67 V. Progi wejściowe są niewrażliwe na VCC, co sprawia, że to urządzenie jest bezpośrednio kompatybilne z rodzinami logiki CMOS i LSTTL w całym zakresie napięcia roboczego. Histereza wejściowa zapewnia szybkie przełączanie wyjścia, które jest niezależne od czasu przejścia sygnału wejściowego, zapobiegając oscylacjom wyjścia podczas przekraczania progów wejściowych. Wejścia są zaprojektowane tak, aby akceptować amplitudę sygnału od masy do VCC. Pozwala to wyjściu jednego kanału bezpośrednio sterować wejściem drugiego kanału w celu działania master-slave. Każde wejście ma rezystor pull-down 30 kΩ, dzięki czemu niepodłączone otwarte wejście spowoduje, że powiązane wyjście sterujące będzie w znanym stanie niskim.

Stopień wyjściowy

Każde wyjście sterujące totem pole jest w stanie zasilać i pobierać prąd do 1,5 A z typową rezystancją 'on' 2,4 Ω przy 1,0 A. Niska rezystancja 'on' pozwala na uzyskanie wysokich prądów wyjściowych przy niższym VCC niż w przypadku porównywalnych sterowników CMOS. Każde wyjście ma rezystor pull-down 100 kΩ, aby utrzymać bramkę MOSFET w stanie niskim, gdy VCC jest mniejsze niż 1,4 V. W urządzeniu nie zaprojektowano zabezpieczenia nadprądowego ani termicznego, dlatego należy unikać zwarcia wyjścia do VCC lub masy.

Indukcyjność pasożytnicza szeregowo z obciążeniem spowoduje, że wyjścia sterownika będą dzwonić powyżej VCC podczas przejścia włączenia i poniżej masy podczas przejścia wyłączenia. W przypadku sterowników CMOS ten tryb pracy może spowodować destrukcyjne zatrzaśnięcie wyjścia. MC34152 jest odporny na zatrzaśnięcie wyjścia. Wyjścia sterujące zawierają wewnętrzną diodę do VCC w celu zaciskania dodatnich stanów nieustalonych napięcia. Podczas pracy z VCC przy 18 V należy przestrzegać odpowiedniego obejścia zasilania, aby zapobiec przekroczeniu przez dzwonienie wyjścia maksymalnej wartości znamionowej urządzenia 20 V. Ujemne stany nieustalone wyjścia są zaciskane przez wewnętrzny tranzystor pull-up NPN. Ponieważ pełne napięcie zasilania jest przykładane do tranzystora pull-up NPN podczas ujemnego stanu nieustalonego wyjścia, rozpraszanie mocy przy wysokich częstotliwościach może stać się nadmierne. Rysunki 19, 20 i 21 pokazują metodę użycia zewnętrznych zacisków diod Schottky'ego w celu zmniejszenia rozpraszania mocy sterownika.

INFORMACJE

Rysunek
