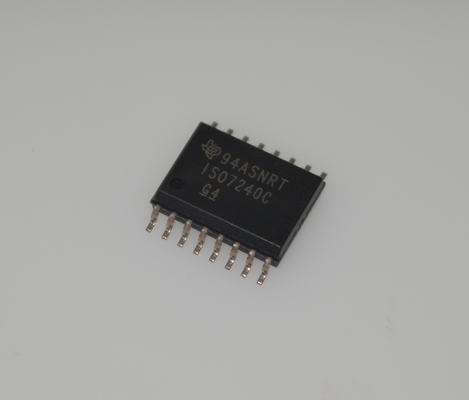

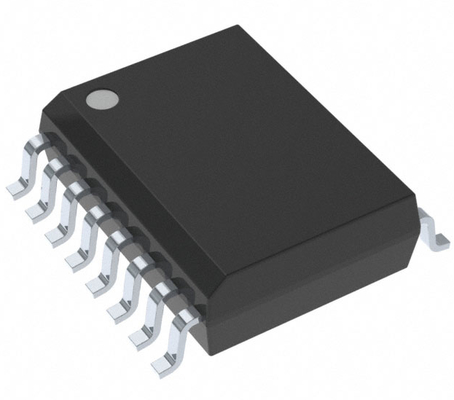

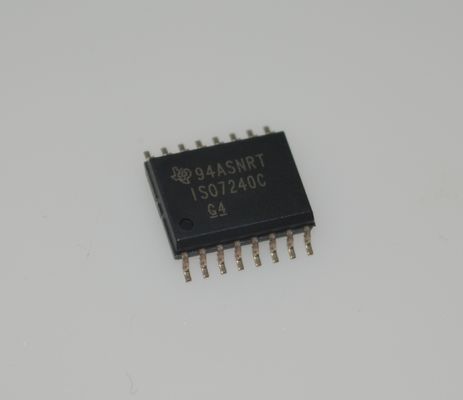

ISO7240CDWR 4-kanałowy izolator cyfrowy z prędkością 100 Mbps Wysoki CMTI (50kV/μs) Szeroki zakres zasilania (3V-5.5V) Niska moc Robustna ochrona ESD i pakiet SOIC-16

ISO7240CDWR 4-kanałowy izolator cyfrowy z prędkością 100 Mb/s, wysoką odpornością CMTI (50 kV/µs), szerokim zakresem zasilania (3 V-5,5 V), niskim poborem mocy, solidną ochroną ESD i obudową SOIC-16

andnbsp;

Cechy

andbull; Opcje szybkości sygnalizacji 25 i 150 Mb/s – niskie przesunięcie wyjścia między kanałami; maksymalnie 1 ns – niskie zniekształcenia szerokości impulsu (PWD); maksymalnie 2 ns – niska zawartość jittera; typowo 1 ns przy 150 Mb/s

andbull; Wybieralne domyślne wyjście (ISO7240CF)

andbull; > 25-letnia żywotność przy znamionowym napięciu roboczym (patrz prognoza żywotności izolacji)

andbull; Ochrona ESD 4 kV

andbull; Działa z zasilaniem 3,3 V lub 5 V

andbull; Wysoka odporność na zakłócenia elektromagnetyczne (patrz odporność izolatora cyfrowego ISO72x na pole magnetyczne)

andbull; Zakres temperatur pracy od -40°C do +125°C

andbull; Certyfikaty związane z bezpieczeństwem:andndash; DIN EN IEC 60747-17 (VDE 0884-17)andndash; Program uznawania komponentów UL 1577andndash; Certyfikacja IEC 61010-1, IEC 62368-1

andnbsp;

Zastosowania

andbull; Automatyzacja fabrykandndash; Modbusandndash; Profibusandtrade;andndash; Magistrale danych DeviceNetandtrade;

andbull; Interfejs urządzeń peryferyjnych komputera

andbull; Interfejs sterowania serwomechanizmem

andbull; Akwizycja danych

andnbsp;

Opis

Urządzenia ISO7240x, ISO7241x i ISO7242x to czterokanałowe izolatory cyfrowe z wieloma konfiguracjami kanałów i funkcjami włączania wyjścia. Urządzenia te mają bufory wejściowe i wyjściowe logiczne oddzielone barierą izolacyjną z dwutlenku krzemu (SiO2) firmy Texas Instruments. Używane w połączeniu z izolowanymi zasilaczami, urządzenia te pomagają blokować wysokie napięcie, izolować masy i zapobiegać przedostawaniu się prądów szumów do masy lokalnej oraz zakłócaniu lub uszkadzaniu wrażliwych obwodów.

Rodzina urządzeń ISO7240x ma wszystkie cztery kanały w tym samym kierunku. Rodzina urządzeń ISO7241x ma trzy kanały w tym samym kierunku i jeden kanał w kierunku przeciwnym. Rodzina urządzeń ISO7242x ma dwa kanały w każdym kierunku.

Urządzenia z sufiksem C (opcja C) mają progi wejściowe TTL i filtr szumów na wejściu, który zapobiega przekazywaniu impulsów przejściowych do wyjścia urządzenia. Urządzenia z sufiksem M (opcja M) mają progi wejściowe CMOS VCC/2 i nie mają filtra szumów wejściowych ani dodatkowego opóźnienia propagacji.

Urządzenie ISO7240CF ma funkcję wyłączenia wejścia na pinie 7 oraz wybieralną funkcję wyjścia bezpiecznego (high lub low) za pomocą pinu CTRL (pin 10). Wyjście bezpieczne jest logicznie wysokie, gdy na pin CTRL zostanie podane logiczne wysokie napięcie lub pin pozostanie niepodłączony. Jeśli na pin CTRL zostanie podany sygnał logicznie niski, wyjście bezpieczne przechodzi w stan wyjścia logicznie niskiego. Funkcja wyłączenia wejścia urządzenia ISO7240CF zapobiega przekazywaniu danych przez barierę izolacyjną do wyjścia. Gdy wejścia są wyłączone lub VCC1 jest wyłączone, wyjścia są ustawiane przez pin CTRL.

Urządzenia te mogą być zasilane z zasilaczy 3,3 V lub 5 V po obu stronach, w dowolnej kombinacji. Piny wejściowe sygnału są odporne na napięcie 5 V niezależnie od użytego poziomu napięcia zasilania.

Urządzenia te są przeznaczone do pracy w zakresie temperatur otoczenia od -40°C do +125°C.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
