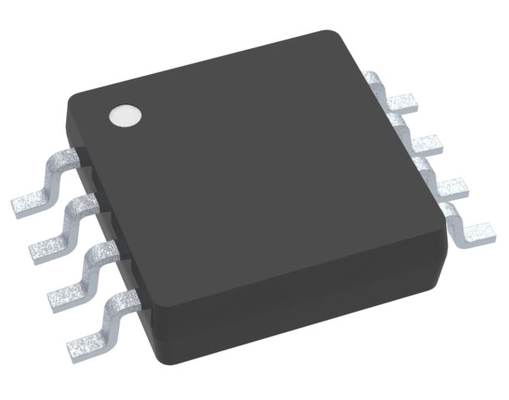

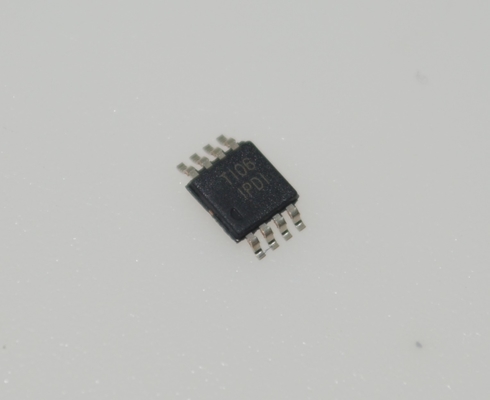

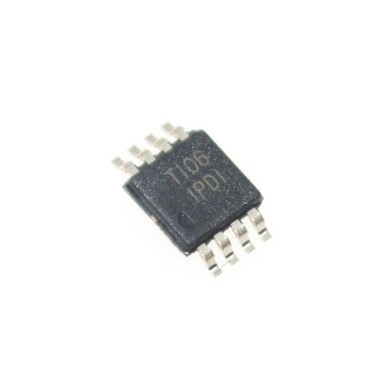

INA826AIDGKR Precyzyjny wzmacniacz pomiarowy z niskim poziomem szumów, wyjściem typu rail-to-rail, szerokim zakresem zasilania, niskim poborem mocy, wysokim CMRR i małą obudową MSOP-8

INA826AIDGKR Precyzyjny wzmacniacz instrumentalny z niskim poziomem szumów, wyjściem typu rail-to-rail, szerokim zakresem zasilania, niskim poborem mocy, wysokim CMRR i małą obudową MSOP-8

Cechy

• Zakres napięcia wejściowego w trybie wspólnym: Zawiera V

• Tłumienie sygnału współbieżnego:– 104dB, min (G = 10)– 100dB, min przy 5 kHz (G = 10)

• Tłumienie zasilania: 100 dB, min (G = 1)

• Napięcie offsetu: 150 µV, maks.

• Dryft wzmocnienia: 1 ppm/°C (G = 1), 35 ppm/°C (G > 1)

• Szumy: 18 nV/√Hz, G ≥ 100

• Szerokość pasma: 1 MHz (G = 1), 60 kHz (G = 100)

• Wejścia zabezpieczone do ±40 V

• Wyjście typu rail-to-rail

• Prąd zasilania: 200 µA

• Zakres zasilania:– Zasilanie pojedyncze: 3 V do 36 V– Zasilanie podwójne: ±1,5 V do ±18 V

• Określony zakres temperatur:–40°C do +125°C

• Obudowy: 8-pin VSSOP, SOIC i WSON

Zastosowania

• Moduł wejścia analogowego

• Przetwornik przepływu

• Test baterii

• Test LCD

• Elektrokardiogram (EKG)

• Sprzęt chirurgiczny

• Analiza procesów (pH, gaz, stężenie, siła i wilgotność)

• Wyłącznik (ACB, MCCB, VCB)

Opis

INA826 to ekonomiczny wzmacniacz instrumentalny, który oferuje bardzo niskie zużycie energii i działa w bardzo szerokim zakresie zasilania pojedynczego lub podwójnego. Pojedynczy rezystor zewnętrzny ustawia dowolne wzmocnienie od 1 do 1000. Urządzenie oferuje doskonałą stabilność w temperaturze, nawet przy G > 1, w wyniku niskiego dryftu wzmocnienia wynoszącego zaledwie 35 ppm/°C (maksymalnie).

INA826 jest zoptymalizowany, aby zapewnić doskonały współczynnik tłumienia sygnału współbieżnego powyżej 100 dB (G = 10) przy częstotliwościach do 5 kHz. Przy G = 1, współczynnik tłumienia sygnału współbieżnego przekracza 84 dB w całym zakresie napięcia wejściowego w trybie wspólnym, od ujemnego zasilania aż do 1 V dodatniego zasilania. Używając wyjścia typu rail-to-rail, INA826 jest doskonałym wyborem do pracy przy niskim napięciu z pojedynczego zasilania 3 V, a także zasilania podwójnego do ±18 V.

Dodatkowe obwody chronią wejścia przed przepięciami do ±40 V poza zasilaczami, ograniczając prądy wejściowe do mniej niż 8 mA.

INA826 jest dostępny w 8-pinowych obudowach SOIC, VSSOP i małych 3-mm × 3-mm WSON do montażu powierzchniowego. Wszystkie wersje są przeznaczone do zakresu temperatur od –40°C do +125°C.

INFORMACJE

Rysunek
