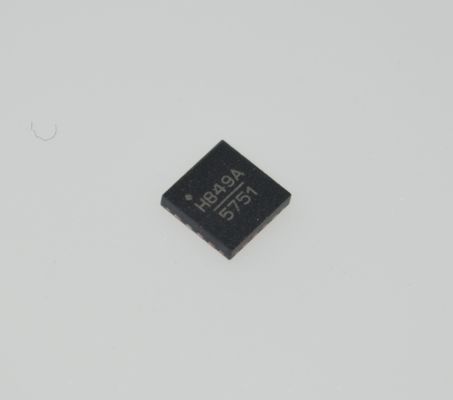

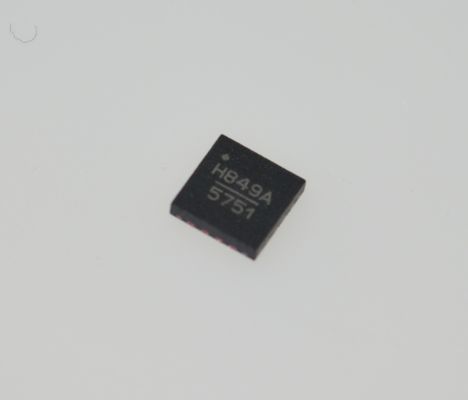

HMC849ALP4CE Przełącznik SPDT dużej prędkości 24 Gbps z niską stratą wtrąceniową, działający przy 3,3 V/5 V, szerokie pasmo, wysoka izolacja, szybkie przełączanie i ochrona ESD

HMC849ALP4CE 24 Gbps Szybki przełącznik SPDT o niskiej stracie wtrąceniowej, działający przy 3,3 V/5 V, szerokim paśmie, wysokiej izolacji, szybkim przełączaniu i ochronie ESD

andnbsp;

andnbsp;Cechy

Wysoka izolacja: do 60 dB

Pojedyncze sterowanie dodatnie: 0/+3V do +5V

Wysokie wejście IP3: +52 dBm

Konstrukcja nierefleksyjna

Stan „Wszystko wyłączone”

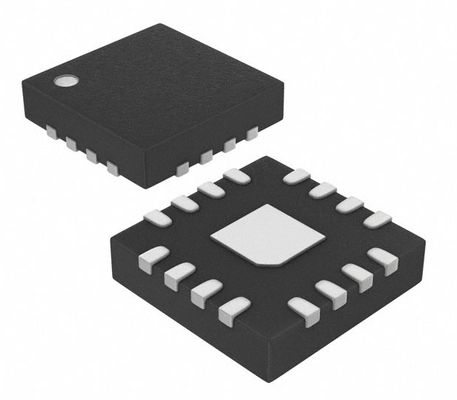

Obudowa QFN 16-pinowa 4x4 mm: 16 mmandsup2;

andnbsp;

Typowe zastosowania

HMC849ALP4CE jest idealny do:

andbull; Infrastruktury komórkowej/4G

andbull; WiMAX, WiBro andamp; Bezprzewodowy stały

andbull; Telematyka motoryzacyjna

andbull; Radio mobilne

andbull; Sprzęt testowy

andnbsp;

Opis ogólny

HMC849ALP4CE to wysokiej izolacji nierefleksyjny przełącznik SPDT GaAs pHEMT DC do 6 GHz w niedrogiej, bezwyprowadzeniowej obudowie do montażu powierzchniowego. Przełącznik jest idealny do zastosowań w infrastrukturze komórkowej/WiMAX/4G, zapewniając izolację do 60 dB, niską stratę wtrąceniową 0,8 dB i wejście IP3 +52 dBm. Obsługa mocy jest doskonała w paśmie 5 - 6 GHz WiMAX, a przełącznik oferuje punkt kompresji P1dB +31 dBm. Układ scalony na chipie umożliwia pojedyncze sterowanie napięciem dodatnim 0/+3V lub 0/+5V przy bardzo niskich prądach DC. Wejście włączenia (EN) ustawione na stan wysoki logiczny spowoduje przejście przełącznika w stan „wszystko wyłączone”.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
