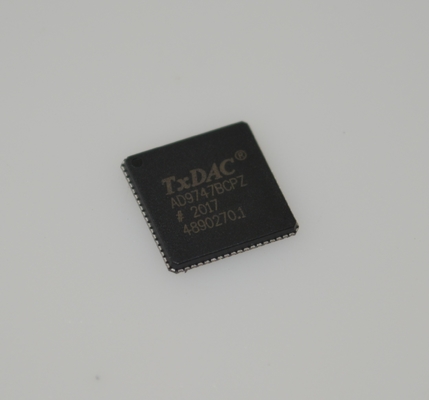

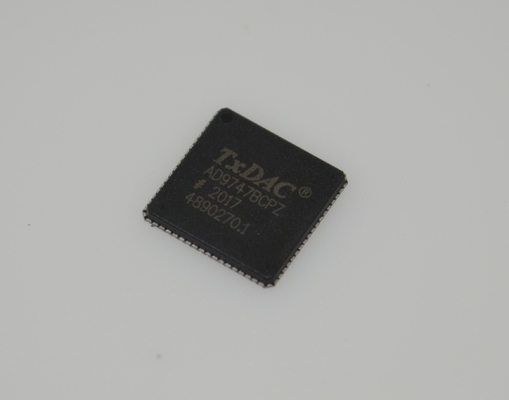

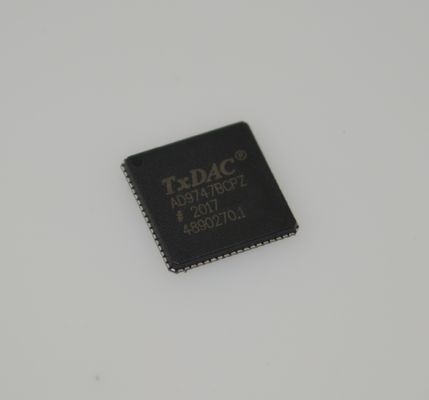

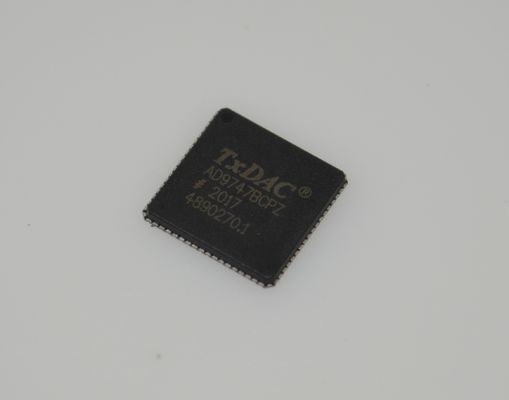

AD9747BCPZ 14-bitowy, szybki przetwornik cyfrowo-analogowy 2,5 GSPS z wejściami LVDS o niskim poborze mocy, doskonałym SFDR, elastycznym taktowanie, szerokim pasmem i przemysłowym zakresem temperatur

AD9747BCPZ 14-bitowy, szybki przetwornik DAC 2,5 GSPS z wejściami LVDS o niskim poborze mocy, doskonałym SFDR, elastycznym taktowanie, szerokim pasmem i przemysłowym zakresem temperatur

andnbsp;

CECHY

Wysoki zakres dynamiczny, podwójne przetworniki DAC

Niski poziom szumów i zniekształceń intermodulacyjnych

ACLR WCDMA dla pojedynczego nośnika = 80 dBc przy 61,44 MHz IF

Innowacyjny stopień wyjściowy z przełączaniem umożliwia użyteczne wyjścia powyżej częstotliwości Nyquista

Wejścia LVCMOS z dwuportową lub opcjonalną, przeplataną operacją jednoportową

Różnicowe analogowe wyjścia prądowe są programowalne od 8,6 mA do 31,7 mA w pełnej skali

Pomocnicze 10-bitowe przetworniki DAC prądowe z możliwością źródła/zatapiania do zewnętrznego zerowania przesunięcia

Wewnętrzne precyzyjne źródło napięcia odniesienia 1,2 V

Działa z zasilaczy 1,8 V i 3,3 V

Rozpraszanie mocy 315 mW

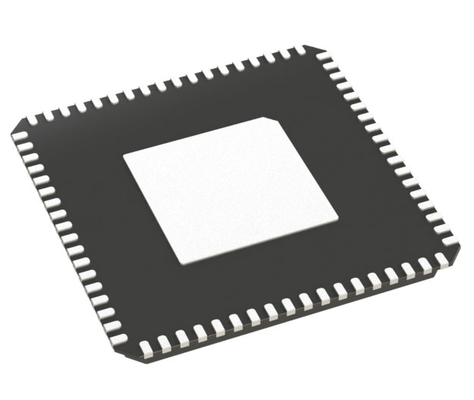

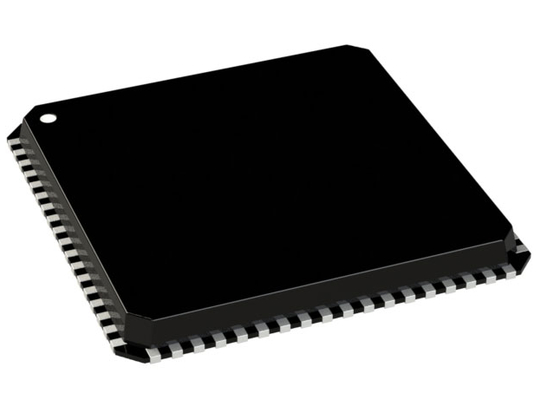

Mała powierzchnia, bez ołowiu, 72-pinowy LFCSP

andnbsp;

ZASTOSOWANIA

Infrastruktura bezprzewodowa: WCDMA, CDMA2000, TD-SCDMA, WiMAX

Komunikacja szerokopasmowa: LMDS/MMDS, punkt-punkt

Przyrządy: generatory sygnałów RF, generatory przebiegów arbitralnych

andnbsp;

OPIS OGÓLNY

AD9741/AD9743/AD9745/AD9746/AD9747 to kompatybilne pinowo, podwójne przetworniki cyfrowo-analogowe (DAC) o wysokim zakresie dynamicznym z rozdzielczością 8-/10-/12-/14-/16-bitową i częstotliwościami próbkowania do 250 MSPS. Urządzenia zawierają specyficzne funkcje dla bezpośrednich zastosowań transmisyjnych, w tym kompensację wzmocnienia i przesunięcia, i bezproblemowo współpracują z analogowymi modulatorami kwadraturowymi, takimi jak ADL5370.

Opatentowana, dynamiczna architektura wyjściowa umożliwia syntezę wyjść analogowych nawet powyżej Nyquista, przesuwając energię z dala od częstotliwości podstawowej i do częstotliwości obrazu. Pełna programowalność jest zapewniona za pośrednictwem portu szeregowego interfejsu peryferyjnego (SPI). Ponadto, niektóre funkcje programowalne za pomocą pinów są oferowane dla tych zastosowań, które nie mają kontrolera.

andnbsp;

NAJWAŻNIEJSZE CECHY PRODUKTU

Niski poziom szumów i zniekształceń intermodulacyjnych (IMD) umożliwia wysokiej jakości syntezę sygnałów szerokopasmowych.

Opatentowane wyjście przełączające dla zwiększonej wydajności dynamicznej.

Programowalne wyjścia prądowe i podwójne pomocnicze przetworniki DAC zapewniają elastyczność i ulepszenia systemu.

andnbsp;
