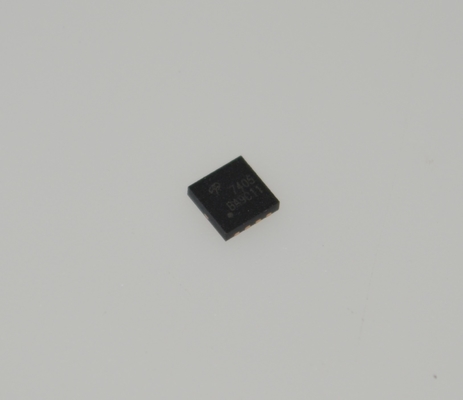

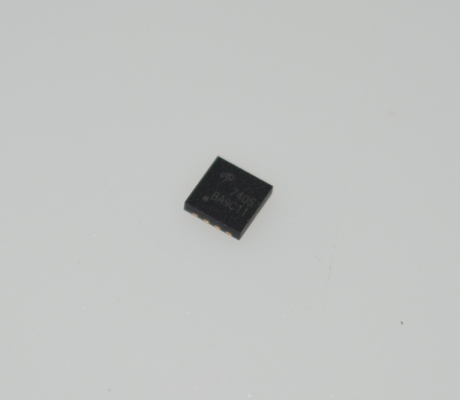

AON7405 30V N-Channel MOSFET 9,5mΩ Rds(on) 60A Continuous DFN5x6-8L -55°C do +175°C AEC-Q101 Qualified
CECHY
Wysokowydajne przełączanie zasilania
Napięcie dren-źródło 30V: Idealne dla systemów 12V/24V (np. zasilanie samochodowe/przemysłowe)
Prąd ciągły 60A (impulsowy 100A): Napędza obciążenia dużej mocy (silniki, matryce LED itp.)
Bardzo niskie straty przewodzenia
Rds(on)= 9,5m2 (Vgs=10V): Znacząco redukuje rozpraszanie mocy
Sterowanie na poziomie logicznym (Vgs(th)=1,8V): Bezpośrednio kompatybilne z mikrokontrolerami 3,3V/5V
Optymalizacja przełączania wysokiej częstotliwości
Niska pojemność bramki (Qg=42nC): Obsługuje sterowanie PWM o wysokiej częstotliwości (do 1MHz)
Szybkie przełączanie: Czas narastania/opadania < 25ns
Niezawodność i ochrona
100% testowane lawinowo: Zapewnia stabilność w warunkach przepięć
Certyfikat AEC-Q101: Spełnia motoryzacyjne standardy niezawodności
ZASTOSOWANIA
1. Zarządzanie energią
Przetwornice DC-DC: Powszechnie stosowane w synchronicznej rektyfikacji (Buck, Boost itp.) w celu poprawy wydajności energetycznej, szczególnie w laptopach, serwerach i zasilaczach sprzętu komunikacyjnego
Zasilacze Point-of-Load (POL): Zapewniają efektywne dostarczanie energii do kluczowych komponentów, takich jak procesory, GPU i układy FPGA.
Zasilacze impulsowe (SMPs): Zasilacze, obwody sterowników LED itp.
2. Napęd silników
Sterowanie silnikami DC: Używane w obwodach napędowych mostka H do elektronarzędzi, dronów i robotyki
Napędy krokowe/serwo: Precyzyjne sterowanie silnikami w urządzeniach automatyki przemysłowej.
3. Elektronika samochodowa
Systemy 12V/24V: Zastosowania takie jak oświetlenie samochodowe, ogrzewanie siedzeń i sterowanie wentylatorem (sprawdź, czy AON7405 jest zgodny z AEC-Q101).
Systemy zarządzania akumulatorami (BMS): Obwody kontroli ładowania/rozładowania i ochrony.
4. Elektronika użytkowa
Obwody szybkiego ładowania: Przełączanie zasilania w ładowarkach USB PD i ładowaniu bezprzewodowym.
Przełączniki obciążenia o dużym prądzie: Dystrybucja zasilania w telewizorach, konsolach do gier itp.
5. Przemysł i komunikacja
Inwertery/napędy o zmiennej częstotliwości: Mikroinwertery słoneczne i małe przemysłowe VFD.
Zasilacze telekomunikacyjne: Wysokowydajne moduły zasilania dla stacji bazowych i routerów.
INFORMACJE
|
Kategoria
|
|
|
|
Producent
|
|
|
|
Seria
|
|
|
|
Opakowanie
|
Taśma i szpula (TR)
Taśma cięta (CT)
Digi-Reel®
|
|
|
Status części
|
|
|
|
Typ FET
|
|
|
|
Technologia
|
|
|
|
Napięcie dren-źródło (Vdss)
|
|
|
|
Prąd - ciągły dren (Id) @ 25°C
|
|
|
|
Napięcie sterujące (Max Rds On, Min Rds On)
|
|
|
|
Rds On (Max) @ Id, Vgs
|
|
|
|
Vgs(th) (Max) @ Id
|
|
|
|
Ładunek bramki (Qg) (Max) @ Vgs
|
|
|
|
Vgs (Max)
|
|
|
|
Pojemność wejściowa (Ciss) (Max) @ Vds
|
|
|
|
Funkcja FET
|
|
|
|
Rozpraszanie mocy (Max)
|
|
|
|
Temperatura pracy
|
|
|
|
Klasa
|
|
|
|
Kwalifikacja
|
|
|
|
Typ montażu
|
|
|
|
Obudowa urządzenia dostawcy
|
|
|
|
Obudowa / obudowa
|
|
|
|
Numer produktu podstawowego
|
|
----------------------------------------------------------
