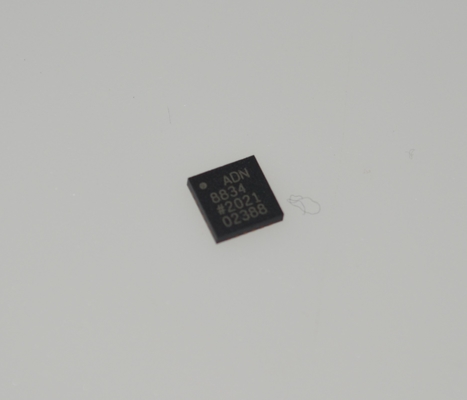

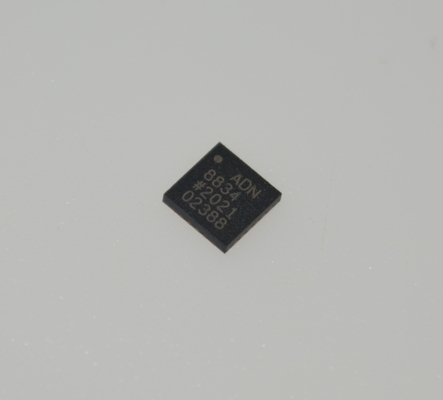

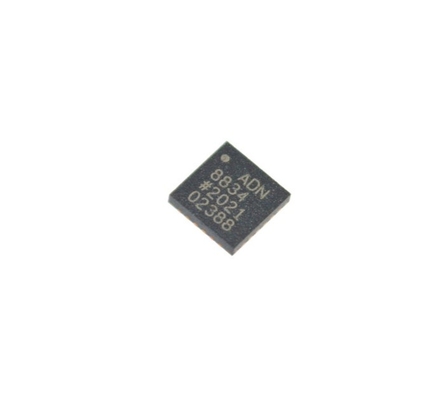

ADN8834ACPZ-R7 3A Kontroler TEC ±2,5°C Stabilność 2,7-5,5V Zasilanie Interfejs I2C LFCSP-32 -40°C do +85°C

ADN8834ACPZ-R7 3A TEC Controller plusmn;2.5 i°C Stabilność 2,7-5,5 V Zasilanie I2C Interfejs LFCSP-32 -40 i°C do +85 i°C

inbsp;

Wykorzystanie

¢ Patentowana architektura induktora pojedynczego o wysokiej wydajności

¢ Zintegrowane niskie MOSFET RDSON dla sterownika TEC

 monitorowanie napięcia i prądu TEC

Nie potrzeba zewnętrznego rezystora czujnika

Niezależne ustawienia granicznych prądu grzewczego i chłodzącego TEC

Zsynchronizacja zewnętrzna

Dwa zintegrowane wzmacniacze śmigłowców, zerowy dryfujący, kolei do kolei

¢ Zdolne do NTC lub RTD czujników cieplnych

Wynik referencyjny 2,50 V z dokładnością 1%

Wskaźnik zamykania temperatury

Wyrób dostępny jest w rozmiarze 25 kul, 2,5 mm; 2,5 mm WLCSP lub w rozmiarze 24 kul, 4 mm; 4 mm LFCSP.

¢ Kwalifikowany do zastosowań motoryzacyjnych AEC-Q100

inbsp;

WYMAJANIA

Moduły optyczne

Wzmacniacze światłowodowe

Systemy sieci optycznych

W przypadku urządzeń wymagających regulacji temperatury TEC

inbsp;

Ogólny opis

ADN88341 to monolityczny sterownik TEC z zintegrowanym sterownikiem TEC.wzmacniacze operacyjne kolejowo-kolejneKontroler liniowy działa z sterownikiem PWM w celu sterowania wewnętrznymi MOSFETami zasilania w konfiguracji H-bridge.Pomiar napięcia sprzężenia zwrotnego czujnika cieplnego i wykorzystanie zintegrowanych wzmacniaczy operacyjnych jako proporcjonalnego integralnego kompensacji różnicowej (PID) do uwarunkowania sygnału, ADN8834 przenosi prąd przez TEC w celu ustawienia temperatury diody laserowej lub pasywnego elementu podłączonego do modułu TEC do docelowej temperatury programu med.

ADN8834 obsługuje termistory o ujemnym współczynniku temperatury (NTC) oraz rezystywne czujniki temperatury o dodatnim współczynniku temperatury (PTC).Temperatura docelowa jest ustawiona jako analogiczne wejście napięcia z konwertera cyfrowo-analogicznego (DAC) lub zewnętrznego dzielnika rezystora.

Pętla regulacji temperatury ADN8834 jest stabilizowana przez kompensację PID z wykorzystaniem wbudowanych wzmacniaczy.napięcie odniesienia 50 V zapewnia dokładność wyjścia 1% i; który służy do przesunięcia mostka czujnika temperatury termistoru oraz sieci dzielników napięcia w celu programowania maksymalnych limitów prądu i napięcia TEC zarówno dla trybów ogrzewania, jak i chłodzenia.Z wzmacniaczami śmigłowca zero drift, bardzo dobra długotrwała stabilność temperatury jest utrzymywana za pomocą autonomicznej analogowej pętli regulacji temperatury.

inbsp;

Informacje

inbsp;

inbsp;

Rysunek
