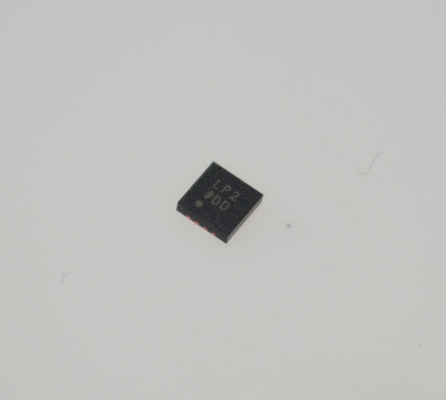

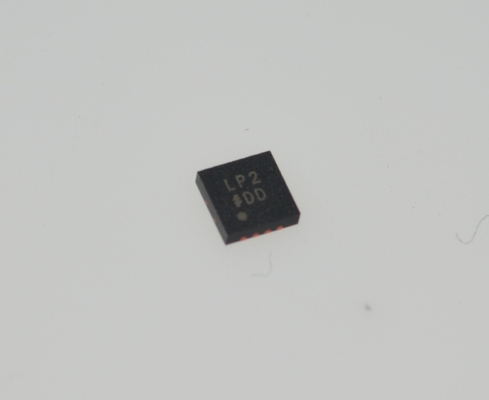

ADM7172ACPZ-R7 6,5V 2A Ultra-Low Noise LDO 1μV RMS Szumu 75dB PSRR @1MHz 2,3-6,5V Wejście LFCSP-8 -40°C do +125°C

ADM7172ACPZ-R7 6,5V 2A Ultra-Low Noise LDO 1andmu;V RMS Szum 75dB PSRR @1MHz 2.3-6.5V Wejście LFCSP-8 -40anddeg;C do +125anddeg;C

andnbsp;

CECHY

Zakres napięcia wejściowego: od 2,3 V do 6,5 V

Maksymalny prąd obciążenia: 2 A

Niski poziom szumów: 5 andmicro;V rms niezależnie od napięcia wyjściowego przy

100 Hz do 100 kHz

Szybka odpowiedź na zmiany: 1,5 andmu;s dla skoku obciążenia od 1 mA do 1,5 A

60 dB PSRR przy 100 kHz

Niskie napięcie nasycenia: 172 mV przy obciążeniu 2 A, VOUT = 3 V

Dokładność początkowa: andminus;0,5% (minimum), +1% (maksimum)

Dokładność w zakresie linii, obciążenia i temperatury: andplusmn;1,5%

Prąd spoczynkowy, IGND = 0,7 mA bez obciążenia

Niski prąd wyłączenia: 0,25 andmu;A przy VIN = 5 V

Stabilny z małym kondensatorem wyjściowym ceramicznym 4,7 andmicro;F

Regulowane i stałe opcje napięcia wyjściowego: od 1,2 V do 5,0 V

Regulowane wyjście od 1,2 V do VIN andminus; VDO

Precyzyjne włączanie

Regulowany łagodny start

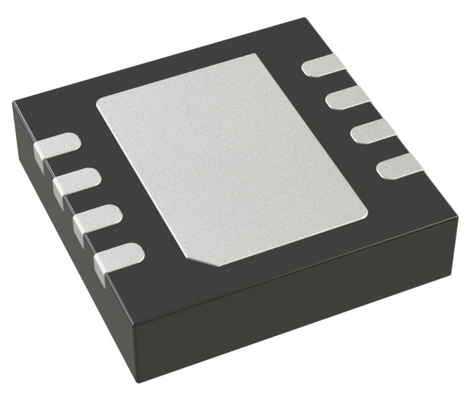

8-pinowa obudowa LFCSP 3 mm andtimes; 3 mm

andnbsp;

andnbsp;ZASTOSOWANIA

Regulacja dla aplikacji wrażliwych na szumy: układy ADC i DAC,

wzmacniacze precyzyjne, PLL/VCO i układy taktujące

Komunikacja i infrastruktura

Medycyna i opieka zdrowotna

Przemysł i oprzyrządowanie

andnbsp;

OPIS OGÓLNY

ADM7172 to liniowy regulator CMOS o niskim spadku napięcia (LDO), który działa w zakresie od 2,3 V do 6,5 V i zapewnia prąd wyjściowy do 2 A. Ten LDO o wysokim prądzie wyjściowym jest idealny do regulacji wysokowydajnych układów analogowych i mieszanych sygnałów działających z szyny 6 V do 1,2 V. Wykorzystując zaawansowaną, zastrzeżoną architekturę, urządzenie zapewnia wysokie tłumienie zakłóceń zasilania i niski poziom szumów oraz osiąga doskonałą odpowiedź na zmiany linii i obciążenia za pomocą zaledwie małego kondensatora wyjściowego ceramicznego 4,7 andmicro;F. Odpowiedź na zmiany obciążenia wynosi zazwyczaj 1,5 andmu;s dla skoku obciążenia od 1 mA do 1,5 A.

ADM7172 jest dostępny w 17 opcjach stałego napięcia wyjściowego. Następujące napięcia są dostępne z magazynu: 1,3 V, 1,8 V, 2,5 V, 3,0 V, 3,3 V, 4,2 V i 5,0 V. Dodatkowe napięcia, które są dostępne na specjalne zamówienie, to: 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V i 4,6 V. Dostępna jest również wersja regulowana, która umożliwia napięcia wyjściowe w zakresie od 1,2 V do VIN andminus; VDO z zewnętrznym dzielnikiem sprzężenia zwrotnego.

Prąd rozruchowy można kontrolować, regulując czas rozruchu za pomocą pinu łagodnego startu. Typowy czas rozruchu z kondensatorem łagodnego startu 1 nF wynosi 1,0 ms.

Szum wyjściowy regulatora ADM7172 wynosi 5 andmu;V rms, niezależnie od napięcia wyjściowego. ADM7172 jest dostępny w 8-pinowej obudowie LFCSP 3 mm andtimes; 3 mm, co czyni go nie tylko bardzo kompaktowym rozwiązaniem, ale także zapewnia doskonałą wydajność termiczną dla zastosowań wymagających prądu wyjściowego do 2 A w małej obudowie o niskim profilu.
