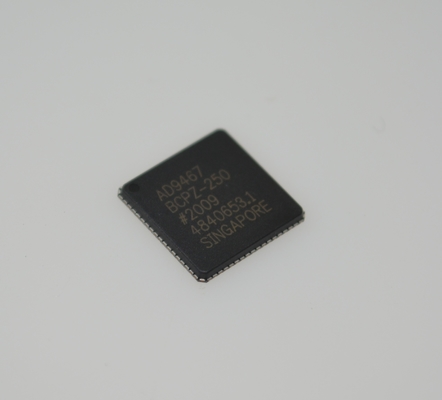

AD9467BCPZ-250 16-bitowy 250MSPS ADC 80dB SNR 1.8V Zasilanie wyjściami LVDS LFCSP-64 -40°C do +85°C Stopień przemysłowy

AD9467BCPZ-250 16-bitowy 250MSPS ADC 80dB SNR 1.8V Wydatki LVDS zasilania LFCSP-64 -40anddeg;C do +85anddeg;C Stopień przemysłowy

inbsp;

Wykorzystanie

75,5 dBFS SNR do 210 MHz przy 250 MSPS

90 dBFS SFDR do 300 MHz przy 250 MSPS

¢ SFDR w częstotliwości 170 MHz i 250 MSPS

inbsp; 92 dBFS przy i-1 dBFS

inbsp; ¢ 100 dBFS przy i-2 dBFS

¢ 60 s rms jitter

Doskonała liniowość przy 250 MSPS

inbsp; DNL = iplusmn;0.5 LSB typowy

inbsp; INL = iplusmn;3.5 LSB typowy

2 V p-p do 2,5 V p-p (domyślne) różnicowe wejście pełnowymiarowe (programowalne)

¢ Zintegrowany bufor danych wejściowych

Opcja wsparcia zewnętrznego

Stabilizator cyklu roboczego

dostępny zegar wyjściowy

¢ Serialne sterowanie portami

inbsp; ?? Wbudowane, wybieralne cyfrowe generowanie wzorów badań

inbsp; Format danych wyjściowych do wyboru

Wyniki LVDS (kompatybilne z ANSI-644)

️ 1,8 V i 3,3 V

inbsp;

WYMAJANIA

¢ Pozycjonowanie układu anteny

Liniowość wzmacniacza mocy

¢ Wielopasmowe bezprzewodowe

Radar

️ Infraczerwone obrazowanie

¢ Instrumenty komunikacyjne

inbsp;

Ogólny opis

AD9467 to 16-bitowy monolityczny konwerter analogowo-cyfrowy (ADC).Produkt działa z szybkością konwersji 250 MSPS i jest przeznaczony do odbiorników bezprzewodowych, instrumentów i urządzeń badawczych wymagających dużego zakresu dynamicznego.

ADC wymaga zasilania 1,8 V i 3,3 V oraz zegara wejściowego o niskim napięciu różniczkowym do pełnej pracy.W wielu zastosowaniach nie są wymagane zewnętrzne elementy odniesienia ani sterownikaWyjścia danych są kompatybilne z LVDS (kompatybilne z ANSI-644) i zawierają środki zmniejszające ogólny prąd potrzebny na krótkie odległości śladowe.

Wyjście zegara danych (DCO) do przechwytywania danych na wyjściu jest dostarczane do sygnalizacji nowego bitu wyjściowego.

Funkcja wewnętrznego wyłączenia zasilania obsługiwana za pośrednictwem SPI zazwyczaj zużywa mniej niż 5 mW po wyłączeniu.

Opcjonalne funkcje umożliwiają użytkownikom wdrożenie różnych wybieralnych warunków działania, w tym zakresu wejścia, wyboru formatu danych i wzorców testowania danych wyjściowych.

AD9467 jest dostępny w wolnym od ołowiu, 72-litowym, LFCSP specyfikowanym w zakresie temperatur przemysłowych od minus 40°C do +85°C.

inbsp;

Główne wydarzenia produktu

1Zdolność optymalizacji IF wykorzystywana do poprawy SFDR.

2Wyjątkowa wydajność SFDR dla zastosowań pobierania próbek IF, takich jak odbiorniki stacji bazowych komórkowych wieloprzewozowych, multimodowych 3G i 4G.

3Łatwość obsługi: odniesienie na układzie, bufor o wysokiej impedancji wejścia, regulowany zakres wejścia analogowego i zegar wyjściowy ułatwiający przechwytywanie danych.

4W opakowaniu LFCSP bez Pb, zawierającym 72 ołowiu.

5Stabilizator cyklu roboczego zegara (DCS) utrzymuje ogólny ADC na czynność w szerokim zakresie szerokości impulsu zegara wejściowego.

6Standardowy interfejs portu seryjnego (SPI) obsługuje różne funkcje i funkcje produktu, takie jak formatowanie danych (dwuwymiarowe offsetowe, dwuwymiarowe uzupełnienie lub kodowanie Gray).

inbsp;

Informacje

inbsp;

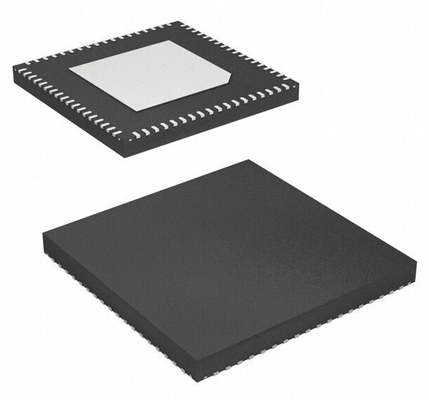

Rysunek
