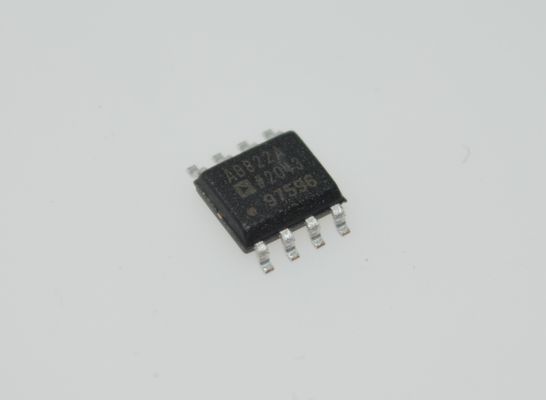

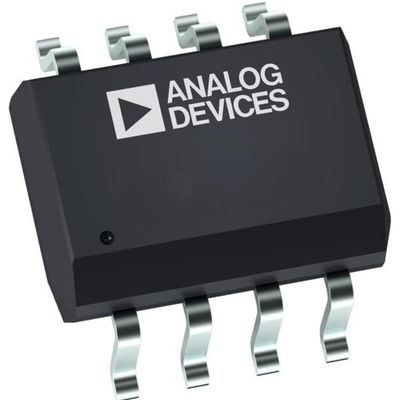

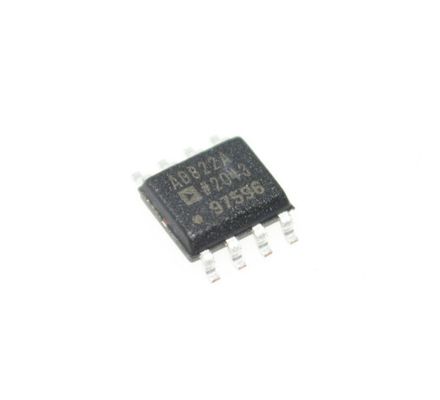

AD822ARZ Precyzyjny wzmacniacz pomiarowy 1nA prądu polaryzacji 0,3μV/°C dryft SOIC-8 2.2-18V -40°C do +125°C

AD822ARZ Precyzyjny wzmacniacz instrumentalny, prąd polaryzacji 1 nA, dryft 0,3 µV/°C, SOIC-8, 2,2-18V, -40°C do +125°C

CECHY

Prawdziwe działanie z pojedynczym zasilaniem

  Wyjście oscyluje od szyny do szyny

  Zakres napięcia wejściowego rozciąga się poniżej masy

  Możliwość zasilania pojedynczym zasilaniem od 5 V do 30 V

  Możliwość zasilania podwójnym zasilaniem od ±2,5 V do ±15 V

Duży prąd obciążenia

  Obciążenie pojemnościowe 350 pF, G = +1

  Minimalny prąd wyjściowy 15 mA

Doskonała wydajność AC dla niskiej mocy

  Maksymalny prąd spoczynkowy 800 µA na wzmacniacz

  Szerokość pasma wzmocnienia jedności: 1,8 MHz

  Szybkość narastania 3 V/µs

Dobra wydajność DC

  Maksymalne napięcie offsetu wejściowego 800 µV

  Typowy dryft napięcia offsetu 2 µV/°C

  Maksymalny prąd polaryzacji wejściowej 25 pA

Niski poziom szumów

  13 nV/√Hz przy 10 kHz

  Brak inwersji fazy

ZASTOSOWANIA

Precyzyjna aparatura pomiarowa zasilana bateryjnie

Przedwzmacniacze fotodiodowe

Filtry aktywne

Systemy akwizycji danych 12-bitowe do 14-bitowych

Aparatura medyczna

Niskonapięciowe źródła odniesienia i regulatory

OGÓLNY OPIS

AD822 to podwójny precyzyjny, niskonapięciowy wzmacniacz operacyjny z wejściem FET, który może działać z pojedynczego zasilania od 5 V do 30 V lub z podwójnego zasilania ±2,5 V do ±15 V. Ma prawdziwą możliwość zasilania pojedynczym zasilaniem z zakresem napięcia wejściowego rozciągającym się poniżej szyny ujemnej, co pozwala AD822 na obsługę sygnałów wejściowych poniżej masy w trybie pojedynczego zasilania. Oscylacja napięcia wyjściowego rozciąga się do 10 mV od każdej szyny, zapewniając maksymalny dynamiczny zakres wyjściowy.

Napięcie offsetu 800 µV maksymalnie, dryft napięcia offsetu 2 µV/°C, prądy polaryzacji wejściowej poniżej 25 pA i niski szum napięcia wejściowego zapewniają precyzję DC z impedancją źródła do gigaoma. Szerokość pasma wzmocnienia jedności 1,8 MHz, całkowite zniekształcenia harmoniczne (THD) -93 dB przy 10 kHz i szybkość narastania 3 V/µs są zapewnione przy niskim prądzie zasilania 800 µA na wzmacniacz.

INFORMACJE
