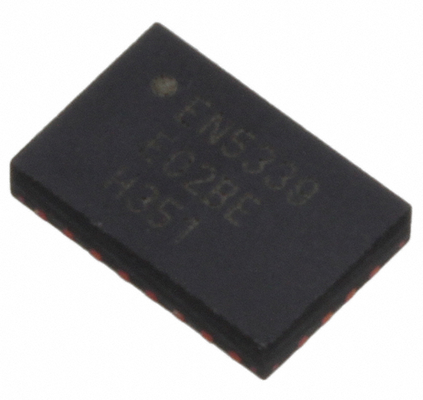

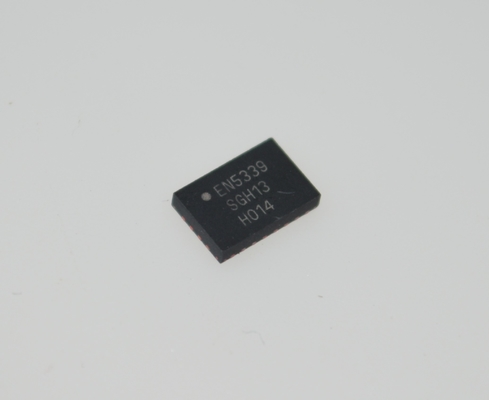

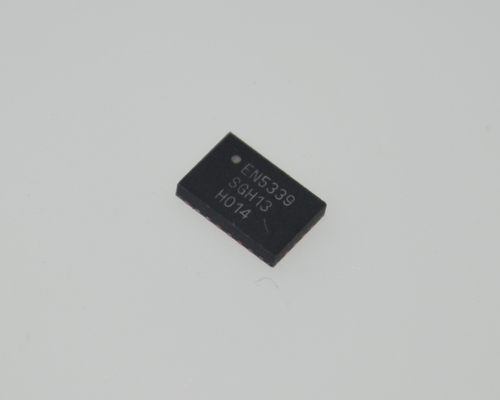

EN5339QI 3A Synchroniczny Konwerter Buck 4,5-36V Wprowadzenie 95% Wydajność QFN-24 -40°C do +125°C AEC-Q100

EN5339QI 3A Synchroniczny Konwerter Buck 4.5-36V Wejście 95% Sprawności QFN-24 -40anddeg;C do +125anddeg;C AEC-Q100

andnbsp;

CECHY
andbull; Zintegrowany Induktor

andbull; Rozmiar rozwiązania tak mały jak 55 mm2

andbull; Niska wysokość, 1,1 mm

andbull; Rozwiązanie o wysokiej niezawodności: 280k lat MTBF

andbull; Wysoka sprawność, do 95%

andbull; Niskie napięcie tętnienia wyjściowego; <5mVP-P Typowe

andbull; andplusmn;3% Zmiana wyjścia w zakresie linii, obciążenia, temperatury

andbull; Zakres napięcia wejściowego od 2,4 V do 5,5 V

andbull; Zdolność do ciągłego prądu wyjściowego 3A

andbull; Włączenie wyjścia i sygnał Power OK

andbull; Zabezpieczenie przed zbyt niskim napięciem, przetężeniem, zwarciem i termiczne

andbull; Zgodność z RoHS; Bez halogenów; Reflow 260anddeg;C

andnbsp;

ZASTOSOWANIA

andbull; Zastosowania wymagające niskiego profilu, takie jak SSD i komputery wbudowane

andbull; Urządzenia akceleratora SAN/NAS

andbull; Kontrolery, Raid, Procesory, Procesory sieciowe, DSP, FPGA

andbull; Zastosowania wrażliwe na szumy

andnbsp;

OPIS

EN5339QI to konwerter DC-DC Intelandreg; Enpirionandreg; Power System on a Chip (PowerSoC). Integruje on induktor, przełączniki MOSFET, obwody małosygnałowe i kompensację w zaawansowanej obudowie QFN 4 mm x 6 mm x 1,1 mm z 24 pinami.

PowerSoC EN5339QI został zaprojektowany specjalnie w celu zaspokojenia rosnącego zapotrzebowania na większą gęstość mocy, zapewniając w pełni zintegrowany konwerter buck. Charakteryzuje się wysoką sprawnością, doskonałą regulacją linii i obciążenia oraz gwarantuje pełny prąd wyjściowy 3A w zakresie temperatur.

EN5339QI pracuje z wysoką częstotliwością przełączania i umożliwia stosowanie małych kondensatorów MLCC. Umożliwia również bardzo szeroką przepustowość pętli regulacji, zapewniając doskonałą wydajność przejściową i zmniejszoną impedancję wyjściową.

Zintegrowane rozwiązanie z induktorem Intel Enpirion znacznie pomaga w redukcji szumów. Kompletne rozwiązanie konwertera mocy zwiększa produktywność, oferując znacznie uproszczone wymagania dotyczące projektowania, układu i produkcji płyt.

Wszystkie produkty Enpirion są zgodne z RoHS i kompatybilne ze środowiskiem produkcyjnym bez ołowiu.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
