AD9833BRMZ Programowalny DDS 12,65MHz Zegar 0-12,5MHz Wyjście SPI Interfejs, 2,3-5,5V, MSOP-10, -40°C do +105°C

AD9833BRMZ

andnbsp;

CECHY

Cyfrowo programowalna częstotliwość i faza 12,65 mW poboru mocy przy 3 V Zakres częstotliwości wyjściowej od 0 MHz do 12,5 MHz Rozdzielczość 28-bitowa: 0,1 Hz przy zegarze referencyjnym 25 MHz Wyjścia sinusoidalne, trójkątne i prostokątne Zasilanie od 2,3 V do 5,5 V Nie wymaga zewnętrznych komponentów 3-przewodowy interfejs SPI Rozszerzony zakres temperatur: od -40°C do +105°C Opcja wyłączenia zasilania Obudowa MSOP z 10 wyprowadzeniami Kwalifikacja AEC-Q100 dla zastosowań motoryzacyjnych

andnbsp;

ZASTOSOWANIA

Stymulacja częstotliwości/generowanie przebiegów Pomiar przepływu cieczy i gazów Zastosowania sensoryczne: wykrywanie bliskości, ruchu i wad Pomiar strat/tłumienia linii Sprzęt testowy i medyczny Generatory zamiatania/zegara Zastosowania w dziedzinie reflektometrii w dziedzinie czasu (TDR)

andnbsp;

OPIS OGÓLNY

AD9833 to niskonapięciowy, programowalny generator przebiegów zdolny do generowania wyjść sinusoidalnych, trójkątnych i prostokątnych. Generowanie przebiegów jest wymagane w różnych typach zastosowań sensorycznych, uruchamiających i reflektometrii w dziedzinie czasu (TDR). Częstotliwość i faza wyjściowa są programowalne programowo, co pozwala na łatwe strojenie. Nie są wymagane żadne zewnętrzne komponenty. Rejestry częstotliwości mają szerokość 28 bitów: przy częstotliwości zegara 25 MHz można osiągnąć rozdzielczość 0,1 Hz; przy częstotliwości zegara 1 MHz, AD9833 można dostroić do rozdzielczości 0,004 Hz.

Zapis do AD9833 odbywa się za pośrednictwem 3-przewodowego interfejsu szeregowego. Ten interfejs szeregowy działa z częstotliwościami zegara do 40 MHz i jest kompatybilny ze standardami DSP i mikrokontrolerów. Urządzenie działa z zasilaniem od 2,3 V do 5,5 V.

AD9833 posiada funkcję wyłączenia zasilania (SLEEP). Funkcja ta pozwala na wyłączenie zasilania sekcji urządzenia, które nie są używane, minimalizując w ten sposób pobór prądu przez element. Na przykład, przetwornik DAC może zostać wyłączony, gdy generowane jest wyjście zegara.

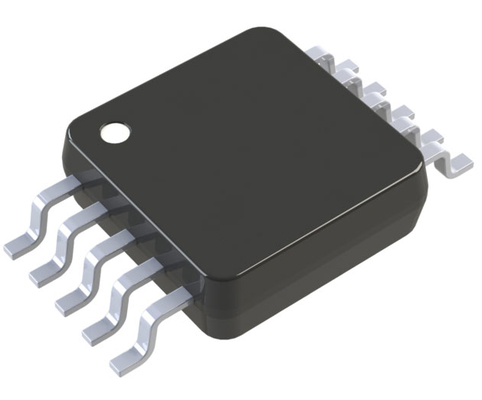

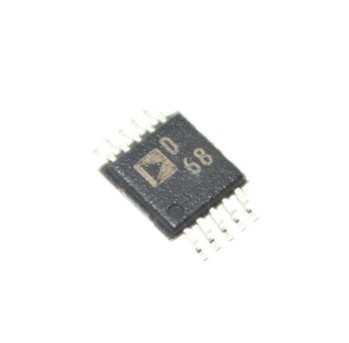

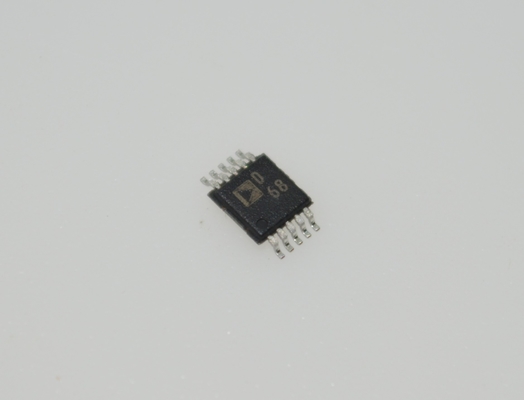

AD9833 jest dostępny w obudowie MSOP z 10 wyprowadzeniami.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
