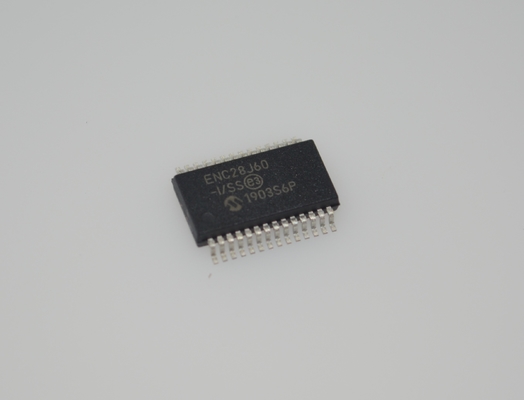

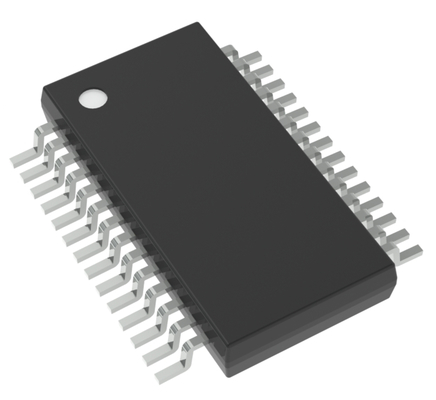

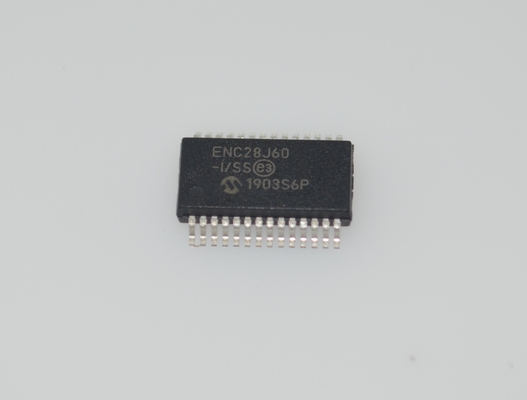

ENC28J60-I/SS Samodzielny sterownik Ethernet 10Base-T SPI Interface 8KB Buffer 3.3V SSOP-28 -40°C do +85°C

ENC28J60-I

andnbsp;

Cechy kontrolera Ethernet

andbull; Kontroler Ethernet zgodny z IEEE 802.3andtrade;

andbull; W pełni kompatybilny z sieciami 10/100/1000Base-T

andbull; Zintegrowany MAC i 10Base-T PHY

andbull; Obsługuje jeden port 10Base-T z automatycznym wykrywaniem i korekcją polaryzacji

andbull; Obsługuje tryby Full i Half-Duplex

andbull; Programowalne automatyczne ponowne nadawanie w przypadku kolizji

andbull; Programowalne wypełnianie i generowanie CRC

andbull; Programowalne automatyczne odrzucanie błędnych pakietów

andbull; Interfejs SPI z prędkością zegara do 20 MHz

andnbsp;

Bufor

andbull; 8-kilobajtowy dwuportowy SRAM pakietu nadawczego/odbiorczego

andbull; Konfigurowalny rozmiar bufora nadawczego/odbiorczego

andbull; Sprzętowo zarządzany cykliczny FIFO odbiorczy

andbull; Dostęp bajtowy losowy i sekwencyjny z automatycznym przyrostem

andbull; Wewnętrzny DMA dla szybkiego przesyłania danych

andbull; Sprzętowe wspomaganie obliczania sumy kontrolnej dla różnych protokołów sieciowych

andnbsp;

Cechy kontrolera dostępu do medium (MAC)

andbull; Obsługuje pakiety unicast, multicast i broadcast

andbull; Programowalne filtrowanie pakietów odbiorczych i budzenie hosta na podstawie logicznego AND lub OR z następujących:

- Adres docelowy unicast

- Adres multicast

- Adres broadcast

- Magic Packetandtrade;

- Adresy docelowe grupy zdefiniowane przez 64-bitową tablicę haszującą

- Programowalne dopasowywanie wzorców do 64 bajtów zdefiniowanych przez użytkownika

andnbsp;

Cechy warstwy fizycznej (PHY)

andbull; Tryb pętli zwrotnej

andbull; Dwa programowalne wyjścia LED dla statusu LINK, TX, RX, Collision i Full/Half-Duplex

andbull; Sześć źródeł przerwań i jeden pin wyjściowy przerwania

andbull; Wymagany sygnał wejściowy zegara 25 MHz

andbull; Pin wyjściowy zegara z programowalnym dzielnikiem

andbull; Napięcie robocze od 3,1 V do 3,6 V (typowo 3,3 V)

andbull; Wejścia tolerujące 5 V

andbull; Zakres temperatur: -40anddeg;C do +85anddeg;C przemysłowy, 0anddeg;C do +70anddeg;C komercyjny (tylko SSOP)

andbull; Obudowy 28-Pin SPDIP, SSOP, SOIC, QFN

andnbsp;

INFORMACJE

andnbsp;

Rysunek

andnbsp;
