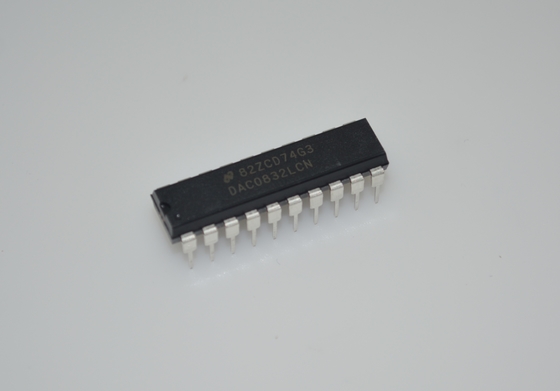

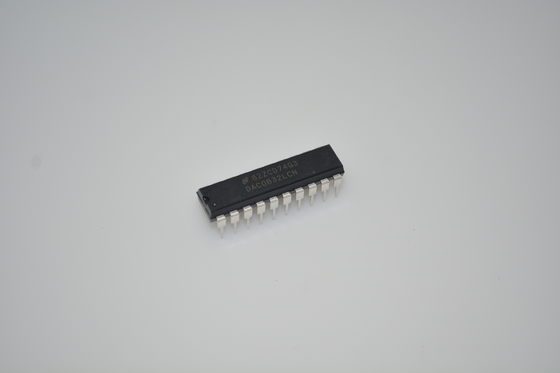

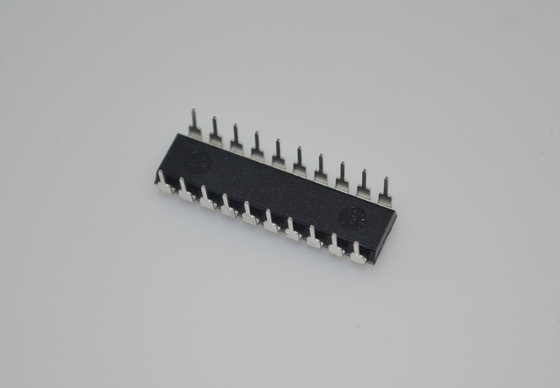

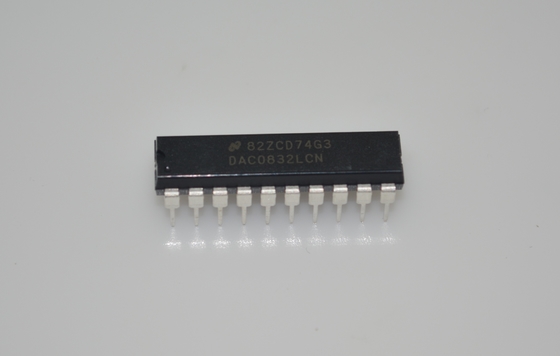

DAC0832LCN 8-bitowy, mnożący przetwornik C/A, czas ustalania 1μs, wyjście ±10V, moc 20mW, DIP-20, 0°C do +70°C

DAC0832LCN

andnbsp;

CECHY

andbull; Podwójne buforowanie, pojedyncze buforowanie lub przepustowe wejścia danych cyfrowych

andbull; Łatwa zamienność i kompatybilność pinów z serią DAC1230 12-bit

andbull; Bezpośredni interfejs do wszystkich popularnych mikroprocesorów

andbull; Liniowość określona tylko z regulacją zera i pełnej skaliandmdash;NIE NAJLEPSZE DOPASOWANIE LINIOWE.

andbull; Współpracuje z odniesieniem andplusmn;10V - pełne mnożenie 4-kwadrantowe

andbull; Może być używany w trybie przełączania napięcia

andbull; Wejścia logiczne, które spełniają specyfikacje poziomu napięcia TTL (próg logiki 1,4 V)

andbull; Działa andldquo;SAMODZIELNIEandrdquo; (bez andmu;P) jeśli jest to pożądane

andbull; Dostępny w obudowie SOIC lub PLCC z 20 pinami

andnbsp;

KLUCZOWE SPECYFIKACJE

andbull; Czas ustalania prądu: 1 andmu;s

andbull; Rozdzielczość: 8 bitów

andbull; Liniowość: 8, 9 lub 10 bitów (zapewniona w zakresie temperatur)

andbull; Współczynnik temperaturowy wzmocnienia: 0,0002% FS/anddeg;C

andbull; Niskie rozpraszanie mocy: 20 mW

andbull; Pojedyncze zasilanie: 5 do 15 VDC

andnbsp;

OPIS

DAC0830 to zaawansowany 8-bitowy mnożący przetwornik cyfrowo-analogowy CMOS/Si-Cr, zaprojektowany do bezpośredniego interfejsu z 8080, 8048, 8085, Z80andreg; i innymi popularnymi mikroprocesorami. Osadzona sieć rezystorów R-2R z krzemu-chromu dzieli prąd odniesienia i zapewnia obwodowi doskonałe charakterystyki śledzenia temperatury (maksymalny błąd liniowości 0,05% zakresu pełnej skali w temperaturze). Obwód wykorzystuje przełączniki prądowe CMOS i logikę sterującą w celu uzyskania niskiego zużycia energii i niskich błędów prądu upływu wyjściowego. Specjalny obwód zapewnia kompatybilność z poziomem napięcia wejściowego logiki TTL.

Podwójne buforowanie pozwala tym przetwornikom cyfrowo-analogowym na wyprowadzanie napięcia odpowiadającego jednemu słowu cyfrowemu, jednocześnie utrzymując następne słowo cyfrowe. Umożliwia to jednoczesną aktualizację dowolnej liczby przetworników cyfrowo-analogowych.

Seria DAC0830 to 8-bitowi członkowie rodziny przetworników cyfrowo-analogowych kompatybilnych z mikroprocesorami (MICRO DAC).

andnbsp;

INFORMACJE

andnbsp;

Rysunek

andnbsp;
