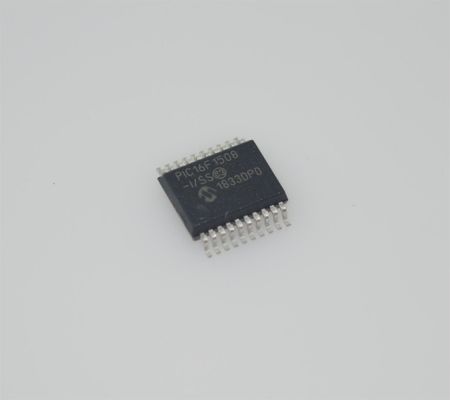

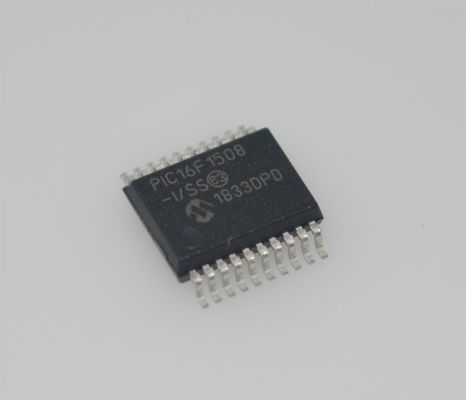

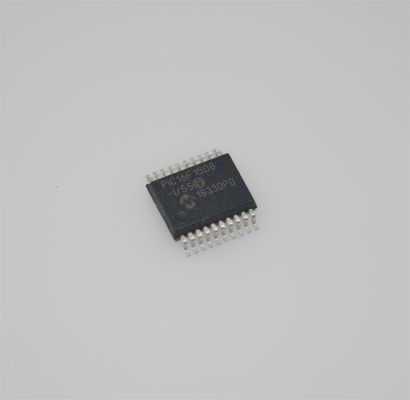

PIC16F1508-I/SS 20MHz 8-bitowy MCU 7KB Flash 256B RAM 12-bitowy ADC SSOP-20 2-5,5V -40°C do +85°C

PIC16F1508-I/SS 20MHz 8-bitowy mikrokontroler 7KB Flash 256B RAM 12-bitowy ADC SSOP-20 2-5.5V -40anddeg;C do +85anddeg;C

andnbsp;

Specjalne cechy mikrokontrolera:

andbull; Zakres napięcia roboczego:

- 1.8V do 3.6V (PIC16LF1508/9)

- 2.3V do 5.5V (PIC16F1508/9)

andbull; Samoprogramowanie pod kontrolą oprogramowania

andbull; Reset po włączeniu zasilania (POR)

andbull; Timer uruchomieniowy (PWRT)

andbull; Programowalny reset po zaniku zasilania (LPBOR)

andbull; Rozszerzony timer watchdog (WDT):

- Programowalny okres od 1 ms do 256s

andbull; Programowalna ochrona kodu

andbull; Programowanie szeregowe w obwodzieandtrade; (ICSPandtrade;) za pomocą dwóch pinów

andbull; Ulepszone programowanie niskonapięciowe (LVP)

andbull; Debugowanie w obwodzie (ICD) za pomocą dwóch pinów

andbull; Tryb uśpienia oszczędzający energię:

- Tryb uśpienia niskiej mocy

- LPBOR (Low-Power BOR)

andbull; Zintegrowany wskaźnik temperatury

andbull; 128 bajtów pamięci Flash o wysokiej wytrzymałości

- 100 000 zapisów wytrzymałości Flash (minimum)

andnbsp;

Funkcje peryferyjne:

andbull; Przetwornik analogowo-cyfrowy (ADC):

- Rozdzielczość 10-bitowa

- 12 kanałów zewnętrznych

- Trzy kanały wewnętrzne:

andnbsp; - Stałe napięcie odniesienia

andnbsp; - Przetwornik cyfrowo-analogowy (DAC)

andnbsp; - Kanał wskaźnika temperatury

- Możliwość automatycznego pozyskiwania danych

- Konwersja dostępna podczas uśpienia

andbull; 5-bitowy przetwornik cyfrowo-analogowy (DAC):

- Wyjście dostępne zewnętrznie

- Wybór dodatniego odniesienia

- Połączenia wewnętrzne do komparatorów i ADC

andbull; Dwa komparatory:

- Wejścia rail-to-rail

- Kontrola trybu zasilania

- Histereza sterowana programowo

andbull; Napięcie odniesienia:

- Stałe napięcie odniesienia 1.024V (FVR) z poziomami wyjściowymi wzmocnienia 1x, 2x i 4x

andbull; 18 pinów I/O (1 pin tylko wejściowy):

- Wysoki prąd zatapiania/źródła 25 mA/25 mA

- Indywidualnie programowalne rezystory podciągające

- Indywidualnie programowalne

andnbsp; Piny przerwań po zmianie (IOC)

andbull; Timer0: 8-bitowy timer/licznik z 8-bitowym programowalnym preskalerem

andbull; Ulepszony Timer1:

- 16-bitowy timer/licznik z preskalerem

- Tryb wejścia bramki zewnętrznej

andbull; Timer2: 8-bitowy timer/licznik z 8-bitowym rejestrem okresu, preskalerem i postskalerem

andbull; Cztery 10-bitowe moduły PWM

andbull; Master Synchronous Serial Port (MSSP) z SPI i I2C z:

- 7-bitowe maskowanie adresu

- Zgodność SMBus/PMBusandtrade;

andbull; Ulepszony uniwersalny synchroniczny asynchroniczny odbiornik nadajnik (EUSART)

- Zgodny z RS-232, RS-485 i LIN

- Automatyczne wykrywanie prędkości transmisji (Auto-Baud Detect)

- Automatyczne budzenie po starcie

andbull; Cztery konfigurowalne moduły komórek logicznych (CLC):

- 16 wybieranych sygnałów źródłowych wejściowych

- Cztery wejścia na moduł

- Kontrola oprogramowania funkcji kombinacyjnych/sekwencyjnych/stanu/zegara

- AND/OR/XOR/D Flop/D Latch/SR/JK

- Wejścia ze źródeł zewnętrznych i wewnętrznych

- Wyjście dostępne do pinów i urządzeń peryferyjnych

- Działanie w trybie uśpienia

andbull; Oscylator sterowany numerycznie (NCO):

- 20-bitowy akumulator

- 16-bitowy przyrost

- Prawdziwa liniowa kontrola częstotliwości

- Szybkie wejście zegara

- Wybierane tryby wyjściowe

andnbsp; - Tryb stałego cyklu pracy (FDC)

andnbsp; - Tryb częstotliwości impulsów (PF)

andbull; Generator przebiegów komplementarnych (CWG):

- Osiem wybieranych źródeł sygnału

- Wybierana kontrola martwego pasma narastającego i opadającego zbocza

- Kontrola polaryzacji

- Cztery źródła automatycznego wyłączania

- Wiele źródeł wejściowych: PWM, CLC, NCO

andnbsp;

INFORMACJE

andnbsp;

Rysunek
