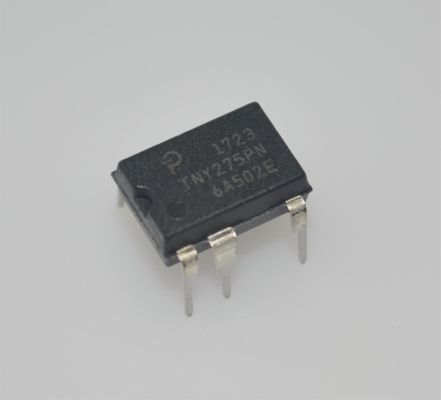

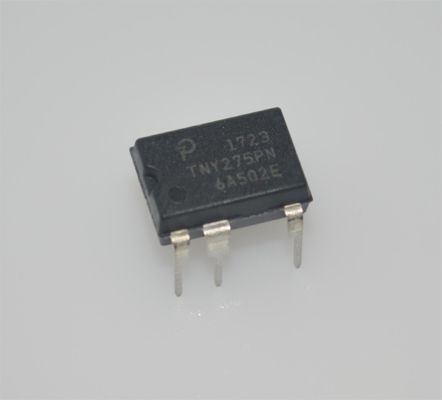

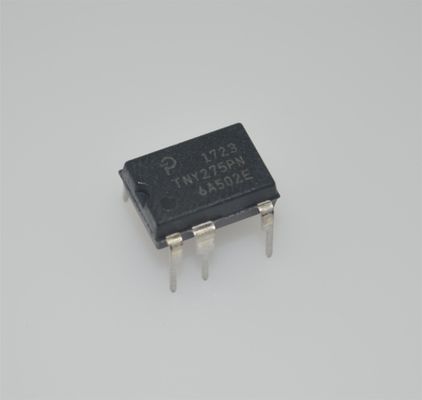

TNY275PN 10W Przełącznik offline 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C do +150°C

TNY275PN

Ulepszone funkcje bezpieczeństwa i niezawodności

• Dokładna histerezowa ochrona przed przegrzaniem z automatycznym odzyskiwaniem eliminuje potrzebę ręcznego resetowania

• Ulepszony automatyczny restart zapewnia <3% maksymalnej mocy w warunkach zwarcia i uszkodzenia obwodu otwartego

• Wyłączenie nadnapięciowe wyjścia z opcjonalnym Zenerem

• Próg wykrywania podnapięcia linii ustawiany za pomocą pojedynczego, opcjonalnego rezystora

• Bardzo mała liczba elementów zwiększa niezawodność i umożliwia jednostronny układ płytki drukowanej

• Wysoka przepustowość zapewnia szybkie włączanie bez przeregulowania i doskonałą reakcję na obciążenia przejściowe

• Zwiększona odległość upływu między DRAIN a wszystkimi innymi pinami poprawia niezawodność w terenie

Najniższy koszt systemu z ulepszoną elastycznością

• Proste sterowanie ON/OFF, brak potrzeby kompensacji pętli

• Wybieralny limit prądu poprzez wartość kondensatora BP/M

• Wyższy limit prądu zwiększa moc szczytową lub, w aplikacjach z otwartą ramą, maksymalną moc ciągłą

• Niższy limit prądu poprawia wydajność w zamkniętych adapterach/ładowarkach

• Umożliwia optymalny wybór TinySwitch-III poprzez zamianę urządzeń bez przeprojektowywania obwodu

• Ścisła tolerancja parametru I2f zmniejsza koszt systemu

• Maksymalizuje dostarczanie mocy MOSFET i magnetyków

• Minimalizuje maksymalną moc przeciążeniową, zmniejszając koszt transformatora, zacisku pierwotnego i elementów wtórnych

• Wydłużenie czasu włączenia – wydłuża zakres regulacji niskiego napięcia/czas podtrzymania w celu zmniejszenia pojemności wejściowej

• Samopolaryzacja: brak uzwojenia polaryzującego lub elementów polaryzujących

• Drgania częstotliwości zmniejszają koszty filtra EMI

• Rozmieszczenie pinów upraszcza chłodzenie do PCB

• Piny SOURCE są elektrycznie ciche dla niskiego EMI

Zastosowania

• Ładowarki/adaptery do telefonów komórkowych/bezprzewodowych, PDA, aparatów cyfrowych, MP3/audio przenośnego, golarek itp.

• Tryb czuwania PC i inne zasilacze pomocnicze

• DVD/PVR i inne dekodery set-top o niskiej mocy

• Zasilacze do urządzeń, systemów przemysłowych, pomiarów itp.

Opis

TinySwitch™-III zawiera tranzystor MOSFET 700 V, oscylator,

wysokonapięciowe przełączane źródło prądu, limit prądu (wybierany przez użytkownika) i obwody wyłączenia termicznego.

Rodzina układów scalonych wykorzystuje schemat sterowania ON/OFF i oferuje elastyczne rozwiązanie projektowe o niskim koszcie systemu i zwiększonej wydajności.
