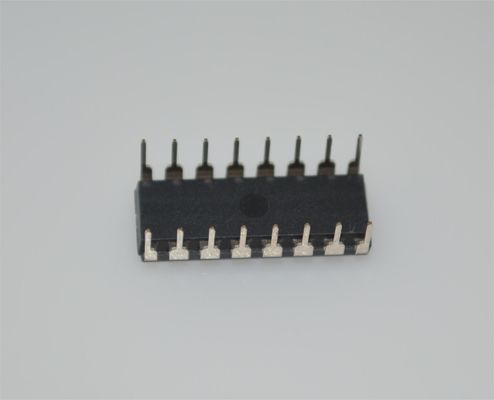

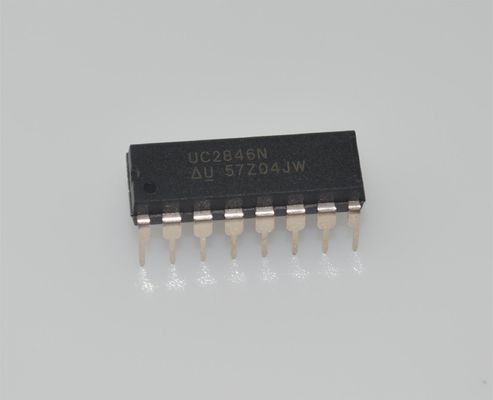

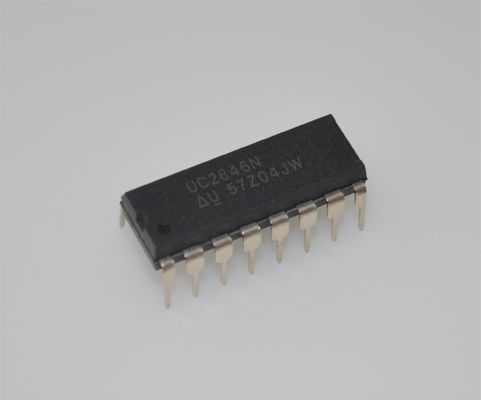

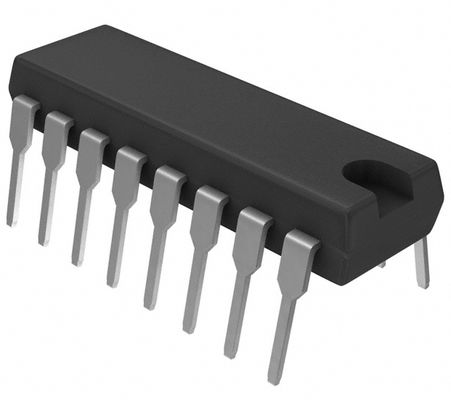

UC2846N Kontroler PWM w trybie prądu 500kHz, 8-40V Wejście 1A Totem Pole DIP-16 -40°C do +85°C

UC2846N

andnbsp;

Cechy

andbull; Automatyczna kompensacja wyprzedzająca

andbull; Programowalne ograniczenie prądu impuls po impulsie

andbull; Automatyczna korekcja symetrii w konfiguracji push-pull

andbull; Ulepszone charakterystyki odpowiedzi na obciążenie

andbull; Możliwość pracy równoległej dla modułowych systemów zasilania

andbull; Różnicowy wzmacniacz czujnika prądu z szerokim zakresem trybu wspólnego

andbull; Tłumienie podwójnych impulsów

andbull; Wyjścia totem-pole 500 mA (szczytowe)

andbull; andplusmn;1% odniesienie pasma wzbronionego

andbull; Blokada podnapięciowa

andbull; Możliwość łagodnego startu

andbull; Zacisk wyłączenia

andbull; Praca przy 500 kHz

andnbsp;

Zastosowania

andbull; Konwertery zasilania telekomunikacyjnego

andbull; Przemysłowe konwertery zasilania

andnbsp;

Opis

Rodzina układów sterujących UC1846/7 zapewnia wszystkie niezbędne funkcje do implementacji schematów sterowania prądem w trybie stałej częstotliwości, przy jednoczesnym zachowaniu minimalnej liczby elementów zewnętrznych. Doskonałą wydajność tej techniki można zmierzyć poprzez ulepszoną regulację linii, ulepszone charakterystyki odpowiedzi na obciążenie oraz prostszą, łatwiejszą w projektowaniu pętlę sterowania. Zalety topologiczne obejmują wbudowaną możliwość ograniczania prądu impuls po impulsie, automatyczną korekcję symetrii dla konwerterów push-pull oraz możliwość równoległego łączenia modułów zasilania przy jednoczesnym zachowaniu równego podziału prądu.

Obwody zabezpieczające obejmują wbudowaną blokadę podnapięciową i programowalne ograniczenie prądu, oprócz możliwości łagodnego startu. Dostępna jest również funkcja wyłączenia, która może zainicjować albo całkowite wyłączenie z automatycznym ponownym uruchomieniem, albo zablokować zasilanie.

Inne funkcje obejmują w pełni zatrzaskową pracę, tłumienie podwójnych impulsów, możliwość regulacji czasu martwego oraz odniesienie pasma wzbronionego z dokładnością andplusmn;1%.

UC1846 charakteryzuje się niskimi wyjściami w stanie OFF, podczas gdy UCx847 charakteryzuje się wysokimi wyjściami w stanie OFF.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
