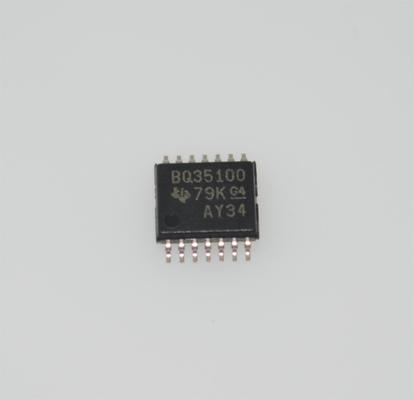

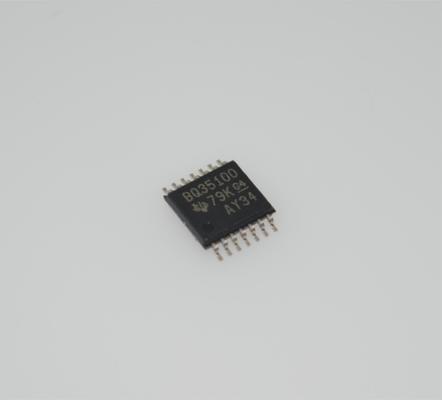

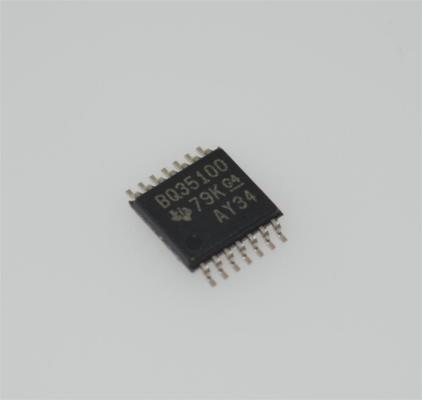

BQ35100PWR Wskaźnik paliwa baterii 1-ogniwowej Li-SOCl2 Interfejs I2C ±1% Dokładności 1.8-3.6V 14-TSSOP -40°C do +85°C

BQ35100PWR

Cechy

• Diagnostyka pomiaru paliwa i baterii w zastosowaniach pomiarów przepływu przewiduje koniec eksploatacji lub wczesną awarię baterii

Wspiera baterie chemiczne lithium thionyl chloride (Li-SOCl2) i lithium mangan dioxide (Li-MnO2)

Zmierzenia napięcia, temperatury, prądu i licznika coulombów, które informują o stanie baterii i jej żywotności

Algorytm stanu zdrowia (SOH) dla Li-MnO2

Algorytm akumulacji Coulomba (ACC) dla wszystkich typów akumulatorów

• Bardzo niskie średnie zużycie energii w celu maksymalizacji czasu pracy baterii

️ Aktualizacje diagnostyczne akumulacji coulombów (ACC) ~0,3 μA

• Możliwości interakcji z systemem

Komunikacja I2C, zapewniająca dostęp do parametrów baterii i stanu

Opcje rejestrowania danych dotyczących informacji o baterii do diagnostyki i analizy awarii w czasie eksploatacji

W celu zapobiegania fałszywemu używaniu baterii

Wnioski

• Usedin primary battery systems and suitable for dynamic load and large ambient temperature change applications– Smart meters and flow meters– Door access control– Smokeand gas leak detectors– Building automation– IoT, w tym węzły czujników

• Raportowanie stanu baterii i diagnostyka z wczesnym wykrywaniem awarii dla systemów przepływometerów

• Zwiększa czas pracy baterii dzięki dokładnej pomiarze baterii dla detektorów dymu, węzłów czujników i urządzeń śledzących aktywa

Opis

BQ35100 Battery Fuel Gauge and End-Of Service Monitor zapewnia wysoce konfigurowalne pomiary paliwa dla nieobciążalnych (pierwotnych) baterii litowych bez wymagania przymusowego rozładowania bateriiZbudowany tak, aby optymalizacja nie była konieczna do osiągnięcia dokładnego pomiaru,urządzenie BQ35100 wykorzystuje opatentowane algorytmy pomiaru TI w celu wspierania możliwości płynnego wymiany starej baterii na nową.

Urządzenie BQ35100 zapewnia dokładne wyniki przy bardzo niskim średnim zużyciu mocy, gdzie można osiągnąć mniej niż 2 μA poprzez sterowanie hosta za pośrednictwem szpilki GAUGE ENABLE (GE).Urządzenie musi być zasilane wystarczająco długo, przy określonej częstotliwości aktualizacji systemu, do gromadzenia danych i wykonywania obliczeń w celu wspierania wybranego algorytmu.Typowy system może wymagać aktualizacji tylko raz na 8 godzin, ponieważ pomiar nie musi być zasilany, aby zmierzyć całą aktywność wyładowania.

Funkcje pomiaru paliwa wykorzystują napięcie, prąd,i pomiarów temperatury w celu dostarczania danych o stanie (SOH) i informacji ostrzegawczych o zakończeniu służby (EOS), w których gospodarz może odczytywać zebrane dane za pośrednictwem szlaku I2C o częstotliwości 400 kHzWyjście ALERT, oparte na różnych konfigurowalnych opcjach stanu i danych, jest również dostępne do przerywania hosta.
