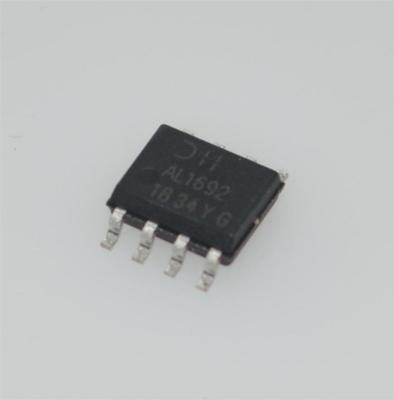

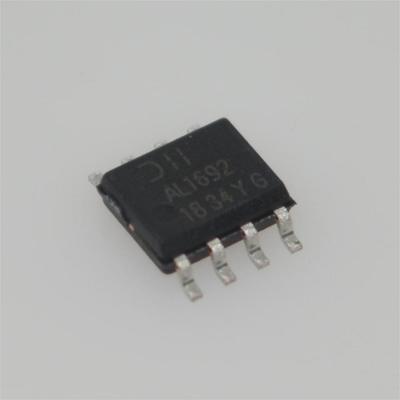

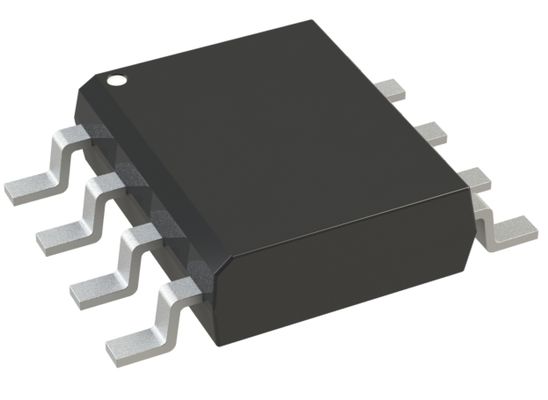

AL1692S-13 90V 0.5A Sterownik LED PF>0.9 Bez Możliwości Ściemniania SOP-8 -40°C do +105°C Wysoka Wydajność

AL1692S-13

andnbsp;

Cechy

 Tolerancja precyzji pomiaru prądu: andplusmn;3%

 Niski prąd rozruchowy: typowo 100andmicro;A

 Niski prąd pracy: 210andmicro;A (częstotliwość przełączania przy 4kHz)

 Induktor z jednym uzwojeniem

 Szeroki zakres kompatybilności ściemniaczy

 Dla zasilania kontrolera może zasilać do 25W

 Dla opcji MOSFET: 600V/2A

 Zgodny z krzywą ściemniania NEMA SSL6

 Ochrony wewnętrzne

 Blokada podnapięciowa (UVLO)

 Blanking na zboczu narastającym (LEB)

 Ochrona nadprądowa cykl po cyklu (OCP)

 Ochrona przed otwarciem/zwarciem wyjścia (OVP/OSP)

 Ochrona termiczna Foldback (TFP)

 Ochrona przed przegrzaniem (OTP)

 Obudowy SO-8 (kontroler) i SO-7 (z MOSFET)

 Całkowicie bezołowiowy i w pełni zgodny z RoHSandnbsp;

 Bez halogenu i antymonu. Urządzenie andbdquo;Zieloneandrdquo;andnbsp;

andnbsp;

Zastosowania

 Lampy LED ściemniane z sieci

 Sterowniki zasilania LED offline

andnbsp;

Opis

DIODESandtrade; AL1692 to wysokowydajny, o wysokim współczynniku mocy, wysokiej sprawności i wysokiej precyzji prądu kontroler/sterowniki LED typu buck-boost i flyback do zastosowań z lampami LED ściemnianymi triakiem. Topologia AL1692 zapewnia dokładny prąd wyjściowy w szerokim zakresie regulacji linii i obciążenia. Szeroka częstotliwość przełączania działa w trybie przewodzenia granicznego (BCM), aby ułatwić projektowanie i testowanie EMI/EMC, aby spełnić najnowsze standardy regulacyjne.

Kontroler AL1692 z zewnętrznym MOSFET może obsługiwać wyższą moc wyjściową, do 25W. Sterownik LED AL1692-20C integruje się z MOSFET 600V/2A. Rozwiązania platformy AL1692 mogą obejmować zarówno aplikacje 120Vac, jak i 230Vac. AL1692 posiada wbudowaną ochronę termiczną fold-back, która automatycznie zmniejsza prąd wyjściowy. Inne funkcje ochronne zwiększają bezpieczeństwo i niezawodność systemu oświetlenia LED.

Krzywa ściemniania AL1692 jest zgodna ze standardem NEMA SSL6. AL1692 ma zastosowanie w szerokiej gamie ściemniaczy, w tym ściemniaczy na zboczu narastającym i opadającym, aby uzyskać głębokie ściemnianie do 1%.

Kontroler AL1692 jest dostępny w obudowie SO-8. AL1692-20C jest dostępny w obudowie SO-7.
