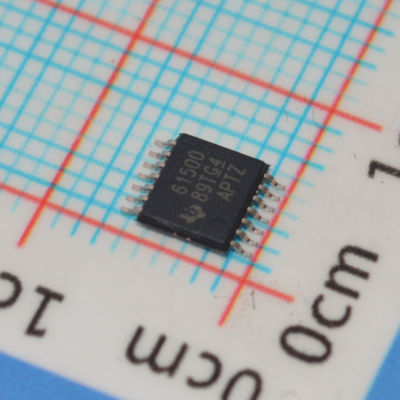

TPS61500PWPR 5V 1,2A Konwerter podwyższający (boost) 2,5-5,5V Wejście 95% Sprawności 1MHz 14-HTSSOP -40°C do +85°C

TPS61500PWPR

andnbsp;

Cechy

andbull; Zakres napięcia wejściowego od 2,9 V do 18 V

andbull; Wewnętrzny przełącznik zasilania 3 A, 40 V andndash; Cztery diody LED 3 W z wejścia 5 V andndash; Osiem diod LED 3 W z wejścia 12 V

andbull; Wysoka wydajność konwersji mocy: do 93%

andbull; Częstotliwość ustawiana przez rezystor zewnętrzny: od 200 kHz do 2,2 MHz

andbull; Zdefiniowany przez użytkownika łagodny start do pełnego obciążenia

andbull; Programowalna ochrona nadnapięciowa

andbull; Analogowe i czyste ściemnianie PWM

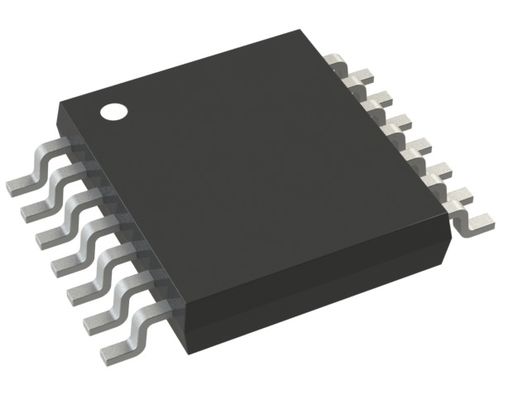

andbull; 14-pinowa obudowa HTSSOP z PowerPADandtrade;

andnbsp;

Zastosowania

andbull; Podświetlenie monitora

andbull; 1-Wor3-W dioda LED o wysokiej jasności

andnbsp;

Opis

TPS61500 to monolityczny regulator przełączający ze zintegrowanym przełącznikiem zasilania 3 A, 40 V. Jest idealnym sterownikiem dla diod LED o wysokiej jasności 1 W lub 3 W. Urządzenie ma szeroki zakres napięcia wejściowego, aby obsługiwać aplikacje z napięciem wejściowym z wieloogniwowych baterii lub regulowanych szyn zasilania 5 V lub 12 V. Vin 5 V PWM C4 C5 R4 1 Prąd LED jest ustawiany za pomocą zewnętrznego rezystora czujnikowego R3, a napięcie sprzężenia zwrotnego, które jest regulowane do 200 mV przez pętlę sterowania PWM (modulacja szerokości impulsu) w trybie prądowym, jak pokazano na typowym schemacie zastosowania. Urządzenie obsługuje analogowe i czyste metody ściemniania PWM do sterowania jasnością LED. Podłączenie kondensatora do pinu DIMC konfiguruje urządzenie do użycia do ściemniania analogowego, a prąd LED zmienia się proporcjonalnie do współczynnika wypełnienia zewnętrznego sygnału PWM. Pływający pin DIMC konfiguruje urządzenie do czystego ściemniania PWM, przy czym średni prąd LED jest współczynnikiem wypełnienia sygnału PWM razy ustawiony prąd LED. Urządzenie posiada programowalną funkcję łagodnego startu, aby ograniczyć prąd rozruchowy podczas uruchamiania, i ma inne wbudowane funkcje ochronne, takie jak ograniczenie nadprądowe impuls po impulsie, ochrona nadnapięciowa i wyłączenie termiczne. TPS61500 jest dostępny w 14-pinowej obudowie HTSSOP z PowerPAD.

andnbsp;

Informacje

andnbsp;

Rysunek
