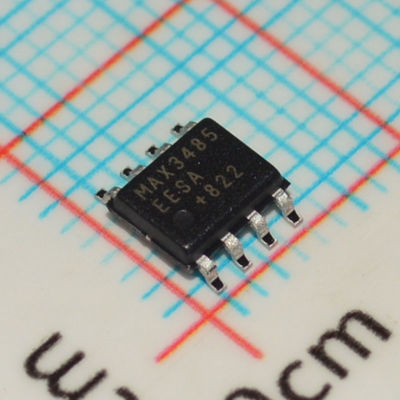

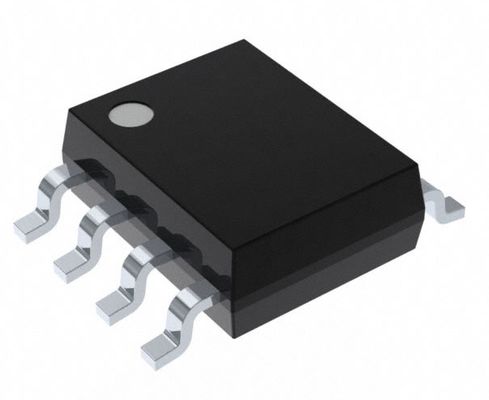

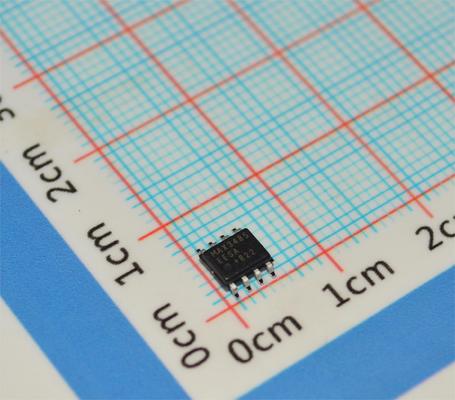

MAX3485EESA 3,3V Nadajnik-Odbiornik RS-485/RS-422 10Mbps 1/8 Obciążenia Jednostkowego (256 Węzłów) ±15kV ESD SOIC-8 -40°C do +85°C

MAX3485EESA

Cechy

● Ochrona ESD dla szpilów I/O RS-485

• ±15kV Model ludzkiego ciała

• ±8kV ∆IEC 1000-4-2, Rozładowanie kontaktowe

• ±15 kV ∆IEC 1000-4-2, Wydalanie w powietrzu

● Działanie z jednego źródła zasilania +3,3 V

● Kompatybilny z +5V Logic

● Gwarantowana prędkość transmisji danych 12 Mbps (MAX3485E/MAX3490E/MAX3491E)

● Ograniczona prędkość przenoszenia danych bez błędów (MAX3483E/MAX3488E)

● 2nA Tryb wyłączania niskiego prądu (MAX3483E/MAX3485E/MAX3486E/MAX3491E)

● Zakres napięcia wejściowego w trybie wspólnym od 7V do +12V

● Dostępne wersje pełno- i półdupleksowe

● Standardowy w branży 75176 Pinout (MAX3483E/MAX3485E/MAX3486E)

● Ograniczenie prądu i wyłączenie termiczne w celu ochrony kierowcy przed przeciążeniem

Wnioski

● Telekomunikacje

● Sieci lokalne kontroli przemysłowej

● nadajniki do zastosowań wrażliwych na EMI

● Zintegrowane usługi sieci cyfrowe

Ogólny opis

Urządzenia z rodziny MAX3483E (MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E) to ±15kV, chronione ESD, nadajniki o niskiej mocy o napięciu +3,3V do łączności RS-485 i RS-422.Każde urządzenie zawiera jeden sterownik i jeden odbiornikMAX3483E i MAX3488E posiadają sterowniki o ograniczonej prędkości rozruchu, które minimalizują EMI i zmniejszają odbicia spowodowane nieprawidłowo zakończonymi kablami,umożliwiające bezbłędne przesyłanie danych z prędkością danych do 250 kbpsMAX3486E z częściowo ograniczoną prędkością przesyłania przesyła do 2,5 Mbps.

Wszystkie urządzenia są wyposażone w ulepszoną ochronę przed rozładowaniem elektrostatycznym (ESD).±8 kV przy użyciu wyładowania kontaktowego IEC 1000-4-2, a ± 15 kV przy użyciu modelu ludzkiego ciała.

Sterowniki mają ograniczony prąd zwarcia i są chronione przed nadmiernym rozpraszaniem mocy za pomocą obwodu termicznego wyłączenia, który umieszcza wyjścia sterownika w stanie wysokiej impedancji.Wejście odbiornika ma zabezpieczenie, które gwarantuje wysoką moc wyjściową, jeśli oba wejścia są otwartym obwodem.

MAX3488E, MAX3490E i MAX3491E mają pełną komunikację dupleksową, podczas gdy MAX3483E, MAX3485E i MAX3486E są zaprojektowane do komunikacji półdupleksową.
