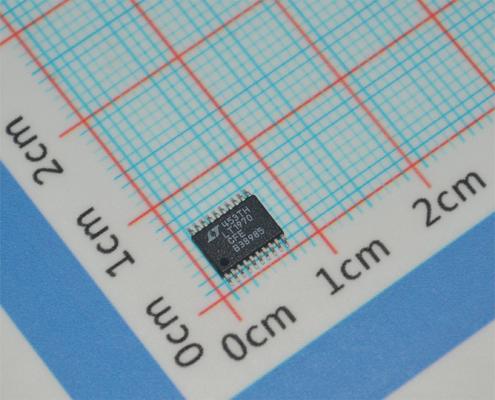

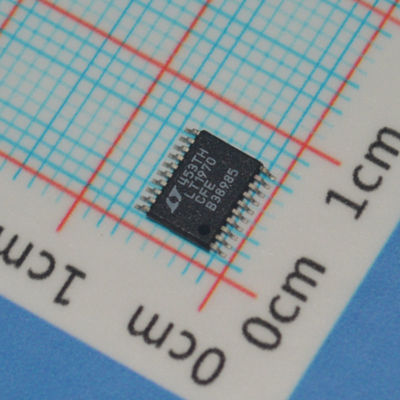

LT1970CFE ±500mA Moc Op Amp 3V do ±15V Zapewnienie 1MHz Szerokość pasma 0,5μV/°C Odchylenie 20-TSSOP-EP -40°C do +85°C

LT1970CFE

andnbsp;

Cechy

andnbsp;Minimalny prąd wyjściowy andplusmn;500mA

andnbsp;Niezależna regulacja limitów prądu źródła i pochłaniacza

andnbsp;2% dokładności limitu prądu

andnbsp;Działa z pojedynczymi lub dzielonymi zasilaczami

andnbsp;Wejście sterowania wyłączeniem/włączeniem

andnbsp;Flagi stanu z otwartym kolektorem: Limit prądu pochłaniacza, Limit prądu źródła, Wyłączenie termiczne

andnbsp;Bezpieczny limit prądu i wyłączenie termiczne

andnbsp;Szybkość narastania 1,6V/andmicro;s

andnbsp;Produkt o szerokości pasma wzmocnienia 3,6MHz

andnbsp;Szybka reakcja na limit prądu: szerokość pasma 2MHz

andnbsp;Określony zakres temperatur: andndash;40anddeg;C do 85anddeg;C

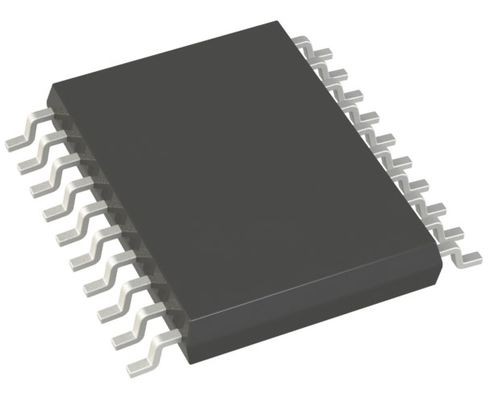

andnbsp;Dostępny w obudowie 20-pinowej TSSOP

andnbsp;

Zastosowania

Sprzęt do automatycznych testów

Laboratoryjne zasilacze

Sterowniki silników

Sterownik chłodziarki termoelektrycznej

andnbsp;

Opis

LTandreg;1970 to wzmacniacz operacyjny mocy andplusmn;500mA z precyzyjnym, zewnętrznie kontrolowanym ograniczeniem prądu. Oddzielne napięcia sterujące programują progi wykrywania limitu prądu źródła i pochłaniacza z dokładnością 2%. Prąd wyjściowy można zwiększyć, dodając zewnętrzne tranzystory mocy.

Układ działa z pojedynczymi lub dzielonymi zasilaczami od 5V do 36V całkowitego napięcia zasilania. W normalnej pracy stopnie wejściowe i wyjściowe są połączone (VCC do V+ i VEE do Vandndash;). Aby zmniejszyć rozpraszanie mocy, możliwe jest zasilanie stopnia wyjściowego (V+, Vandndash;) z niezależnych szyn o niższym napięciu. Wzmacniacz jest stabilny przy wzmocnieniu jedności z produktem o szerokości pasma wzmocnienia 3,6MHz i narasta z prędkością 1,6V/andmicro;s. Układy ograniczania prądu działają z odpowiedzią 2MHz między wejściami sterującymi VCSRC lub VCSNK a wyjściem wzmacniacza.

Flagi stanu z otwartym kolektorem sygnalizują aktywację obwodu ograniczania prądu, a także wyłączenie termiczne wzmacniacza. Wejście logiczne włączenia umieszcza wzmacniacz w stanie niskiej mocy, wysokiej impedancji wyjściowej po pociągnięciu do stanu niskiego. Wyłączenie termiczne i stały limit prądu andplusmn;800mA chronią układ scalony w warunkach awarii.

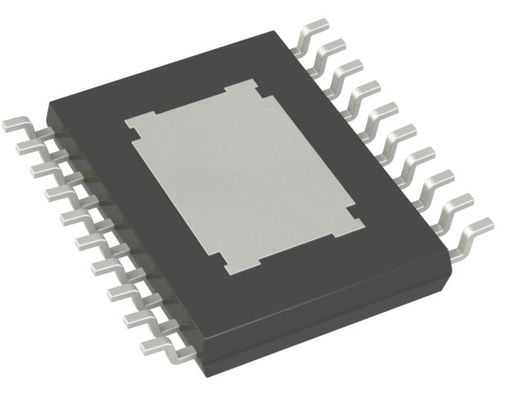

LT1970 jest zapakowany w 20-pinową obudowę TSSOP z przewodzącą ciepło miedzianą płytką dolną, aby ułatwić odprowadzanie ciepła.
