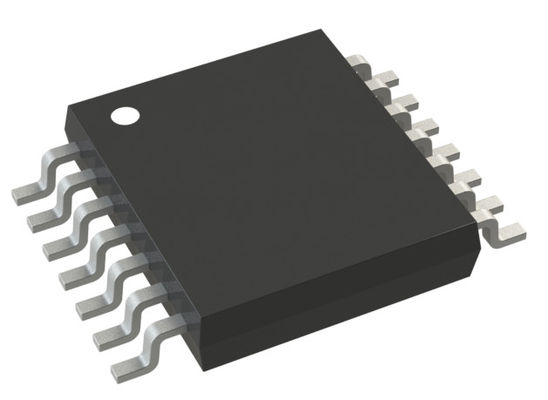

LM3429MHX 42V 1,5A Sterownik LED Buck 6-42V Wejście Analogowe/PWM Ściemnianie 1MHz TSSOP-14 -40°C do +125°C AEC-Q100

LM3429MHX

andnbsp;

Cechy

andbull; LM3429-Q1 jest zakwalifikowany do klasy 1 AEC-Q100 dla zastosowań motoryzacyjnych

andbull; Zakres VIN od 4,5 V do 75 V

andbull; Regulowane napięcie pomiaru prądu

andbull; Pomiar prądu po stronie górnej

andbull; Sterownik bramki MosFET 2-Ω, 1-A

andbull; Zabezpieczenie przed zbyt niskim napięciem wejściowym

andbull; Zabezpieczenie nadnapięciowe

andbull; Ściemnianie PWM

andbull; Ściemnianie analogowe

andbull; Ograniczenie prądu cykl po cyklu

andbull; Programowalna częstotliwość przełączania

andbull; Niskoprofilowa obudowa HTSSOP z 14 wyprowadzeniami

andbull; Wyłączenie termiczne

andnbsp;

Zastosowania

andbull; Sterowniki LED - Buck, Boost, Buck-Boost, SEPIC

andbull; Oświetlenie SSL do użytku wewnętrznego i zewnętrznego

andbull; Motoryzacja

andbull; Oświetlenie ogólne

andbull; Regulatory prądu stałego

andnbsp;

Opis

LM3429 to wszechstronny kontroler MosFET o wysokim napięciu dla sterowników LED. Można go łatwo skonfigurować w topologiach buck, boost, buck-boost i SEPIC. Ta elastyczność, wraz z napięciem wejściowym 75 V, sprawia, że LM3429 jest idealny do oświetlania diod LED w bardzo zróżnicowanej, dużej rodzinie zastosowań.

Regulowane napięcie pomiaru prądu po stronie górnej pozwala na precyzyjną regulację prądu LED z najwyższą możliwą wydajnością. LM3429 wykorzystuje sterowanie Predictive Off time (PRO), które jest połączeniem sterowania prądem szczytowym i predykcyjnego timera wyłączenia. Ta metoda sterowania ułatwia projektowanie kompensacji pętli, zapewniając jednocześnie inherentną kompensację przesunięcia napięcia wejściowego.

LM3429 zawiera regulator rozruchu wysokiego napięcia, który działa w szerokim zakresie napięcia wejściowego od 4,5 V do 75 V. Wewnętrzny kontroler PWM jest przeznaczony do regulowanych częstotliwości przełączania do 2 MHz, umożliwiając w ten sposób kompaktowe rozwiązania. Dodatkowe funkcje obejmują ściemnianie analogowe, ściemnianie PWM, zabezpieczenie nadnapięciowe, blokadę podnapięciową, ograniczenie prądu cykl po cyklu i wyłączenie termiczne.

andnbsp;

Informacje

andnbsp;

Rysunek

Nasza przewaga:

• Produkty wysokiej jakości --- nasze oferty są w 100% nowe i oryginalne, ROHS
• Konkurencyjna cena --- dobre kanały zakupów w dobrej cenie.
• Profesjonalna obsługa --- ścisłe testy jakości przed wysyłką i doskonała obsługa posprzedażna po zakupie.
• Odpowiedni zapas --- Z pomocą naszego silnego zespołu zakupowego,
• Szybka dostawa --- wysyłamy towar w ciągu 1-3 dni roboczych po potwierdzeniu płatności.

andnbsp;

upewnij się, że spełnisz swoje potrzeby w zakresie wszystkich rodzajów komponentów.^_^


Lista produktów
Dostarczamy serię komponentów elektronicznych, pełną gamę półprzewodników, komponentów aktywnych i pasywnych. Możemy pomóc Ci uzyskać wszystko dla bom PCB, jednym słowem, możesz uzyskać tutaj kompleksowe rozwiązanie,


Oferty obejmują:
Układ scalony, układy scalone pamięci, dioda, tranzystor, kondensator, rezystor, warystor, bezpiecznik, trymer i potencjometr, transformator, bateria, kabel, przekaźnik, przełącznik, złącze, listwa zaciskowa, kryształ i oscylator, dławik, czujnik, transformator, sterownik IGBT, LED, LCD, konwerter, PCB (płytka drukowana), PCBA (montaż PCB)

Silne marki:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK itp.
