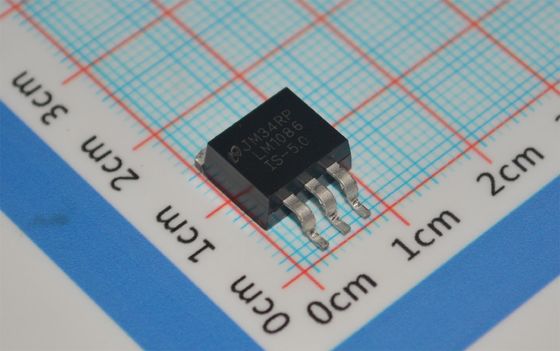

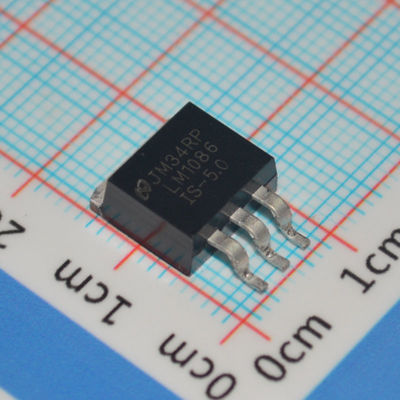

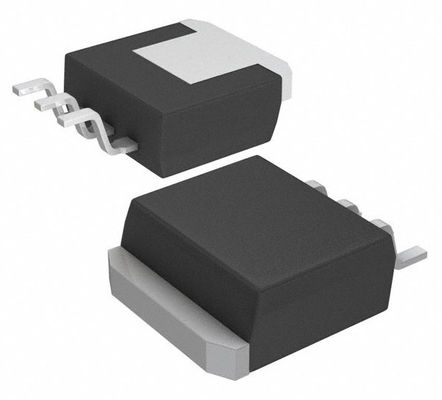

LM1086IS-5.0 5V 1.5A Regulator LDO ±1% Dokładności, Spadek Napięcia 1V TO-263 Zabezpieczenie Termiczne -40°C do +125°C

LM1086IS-5.0

andnbsp;

Cechy

andbull; Dostępny w wersjach stałych 1,8 V, 2,5 V, 3,3 V, 5 V

andbull; Dostępny w wersji regulowanej

andbull; Ograniczenie prądu i ochrona termiczna

andbull; Dokładność wyjścia 2%

andbull; Prąd wyjściowy 1,5 A

andbull; Regulacja liniowa 0,015% (typowo)

andbull; Regulacja obciążenia 0,1% (typowo)

andbull; Maksymalne napięcie wejściowe do 29 V

andbull; Minimalne regulowane napięcie wyjściowe do 1,25 V

andbull; Stabilny z ceramicznym kondensatorem wyjściowym z ESR

andbull; Zakres temperatur: -40anddeg;C do 125anddeg;C

andnbsp;

Zastosowania

andbull; Wysokowydajne regulatory liniowe

andbull; Ładowarki do akumulatorów

andbull; Regulacja wtórna dla zasilaczy impulsowych

andbull; Regulatory prądu stałego

andbull; Zasilacze mikroprocesorów

andbull; Zasilacze wzmacniaczy audio

andbull; Kontrola alarmu pożarowego

andnbsp;

Opis

LM1086 to regulator z maksymalnym spadkiem napięcia 1,5 V przy prądzie obciążenia 1,5 A. Urządzenie ma ten sam układ pinów co standardowy w branży LM317 firmy TI.

Dwa rezystory są wymagane do ustawienia napięcia wyjściowego regulowanej wersji napięcia wyjściowego LM1086. Wersje ze stałym napięciem wyjściowym integrują rezystory regulacyjne. Zazwyczaj nie jest potrzebny kondensator wejściowy, chyba że urządzenie znajduje się w odległości większej niż 6 cali od kondensatorów filtrujących wejście. Kondensator wyjściowy można zastąpić ceramicznym i odpowiednim ESR.

Obwód LM1086 zawiera przycięte zenerem odniesienie pasmowe, ograniczenie prądu i wyłączenie termiczne. Ponieważ regulator LM1086 jest pływający i wykrywa tylko różnicę napięcia wejście-wyjście, można regulować zasilacze o napięciu kilkuset woltów, o ile nie zostanie przekroczona maksymalna różnica wejście-wyjście. Przekroczenie maksymalnej różnicy wejście-wyjście spowoduje zwarcie wyjścia. Podłączając stały rezystor między pinem regulacji a wyjściem, LM1086 może być również używany jako precyzyjny regulator prądu.

andnbsp;

Informacje

andnbsp;

Rysunek
