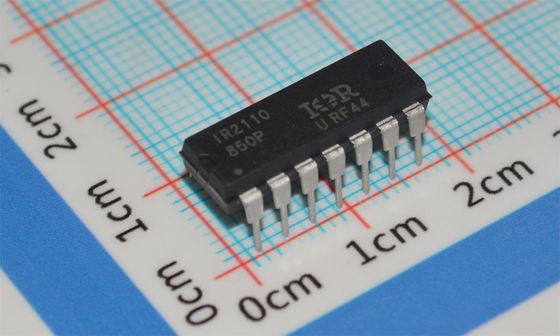

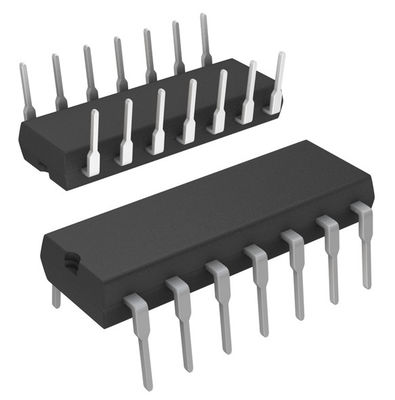

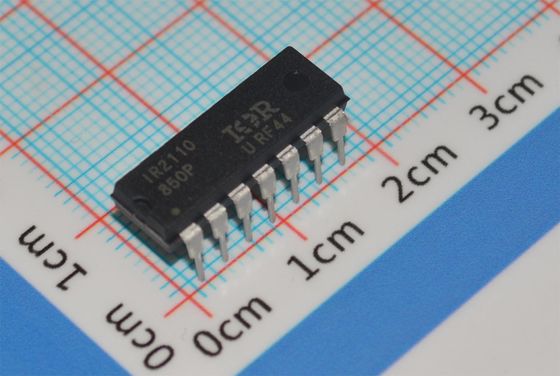

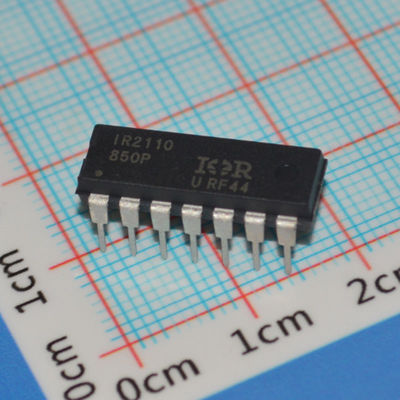

Układ scalony IR2110PBF, sterownik wysoki-niski 600V, prąd szczytowy 2A, logika 10V-20V, czas narastania 500ns, obudowa/opakowanie 14-DIP (7,62mm), -40°C do +125°C

IR2110PBF

Cechy

• Pływający kanał zaprojektowany do pracy z bootstrapem W pełni funkcjonalny do +500V lub +600V Odporny na ujemne napięcie przejściowe Odporny na dV/dt

• Zakres zasilania sterownika bramki od 10 do 20V

• Blokada podnapięciowa dla obu kanałów

• Kompatybilny z logiką 3,3V Oddzielny zakres zasilania logiki od 3,3V do 20V Logika i masa zasilania ±5V przesunięcia

• Wejścia CMOS z pętlą Schmitta z rezystorem pull-down

• Logika wyłączenia wyzwalana zboczem, cykl po cyklu

• Dopasowane opóźnienie propagacji dla obu kanałów

• Wyjścia w fazie z wejściami

Opis

IR2110/IR2113 to wysokonapięciowe, szybkie sterowniki MOSFET i IGBT z niezależnymi kanałami wyjściowymi odniesionymi do strony górnej i dolnej. Opatentowane technologie HVIC i odporne na zatrzaski CMOS umożliwiają wytrzymałą, monolityczną konstrukcję. Wejścia logiczne są kompatybilne ze standardowym wyjściem CMOS lub LSTTL, do logiki 3,3V. Sterowniki wyjściowe posiadają bufor prądowy o wysokim impulsie, zaprojektowany w celu minimalizacji krzyżowego przewodzenia sterownika. Opóźnienia propagacji są dopasowane, aby uprościć użycie w zastosowaniach wysokiej częstotliwości. Pływający kanał może być używany do sterowania tranzystorem MOSFET lub IGBT N-kanałowym w konfiguracji górnej strony, która działa do 500 lub 600 woltów.

Informacje

Rysunek
