ADUM3160BRWZ 2.5kV USB Isolator pełna/niska prędkość 16Mbps 3V-5.5V SOIC-16 -40°C do +105°C

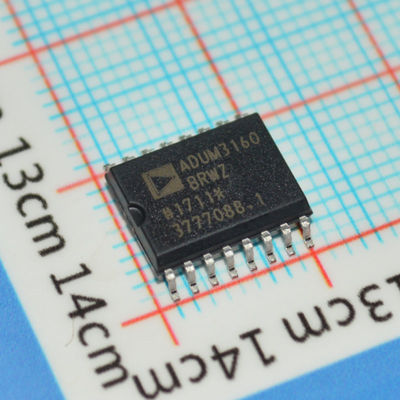

ADUM3160BRWZ

inbsp;

Wykorzystanie

Kompatybilny z USB 2.0

Niska i pełna prędkość transmisji danych: 1,5 Mbps i 12 Mbps

Komunikacja w obie strony

4.5 V do 5.5 V VBUS

7 mA maksymalnego prądu zasilającego w górnym rzędzie przy prędkości 1,5 Mbps

8 mA maksymalnego prądu zasilającego w górnym rzędzie przy 12 Mbps

2.3 mA maksymalny prąd jałowy w górnej części strumienia

Ochrona przed zwarciem

Wydajność ESD klasy 3A w kontaktach według ANSI/ESD STM5.1-2007

Wysoka temperatura pracy: 105°C

Wysoka odporność przejściowa w trybie wspólnym: andgt;25 kV/andmu;s

16-kolorowy pakiet SOIC szerokokopasmowy

Zgodność z RoHS

Kwalifikowane do zastosowań motoryzacyjnych

inbsp;

Ogólny opis

ADuM31601 jest izolatorem portu USB opartym na technologii Analog Devices, Inc., iCouplerandreg.ten element izolacyjny zapewnia wyjątkowe właściwości wydajności i jest łatwo zintegrowany z urządzeniami peryferyjnymi zgodnymi z USB o niskiej i pełnej prędkości.

Wiele mikrokontrolerów wdraża USB tak, że prezentuje tylko D + i Dandminus; linie do zewnętrznych pinów.Jest to pożądane w wielu przypadkach, ponieważ minimalizuje elementy zewnętrzne i uproszcza projektowanieJednakże, gdy wymagana jest izolacja, stwarza to szczególne wyzwania, ponieważ przewody USB muszą przełączać się między aktywnym napędem D+/Dandminus;i umożliwiające zewnętrznym rezystorom ustawienie stanu autobusów, ADuM3160 zapewnia mechanizmy wykrywania kierunku przepływu danych i kontroli stanu buforów wyjściowych.
